Excel图表7——漏斗图

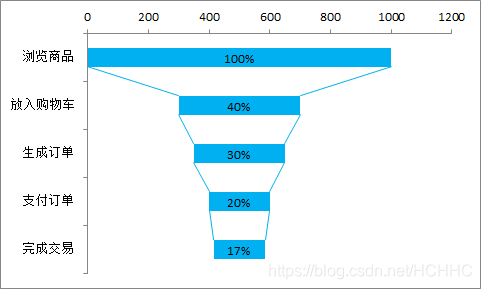

实例

原数据
在这里插入图片描述

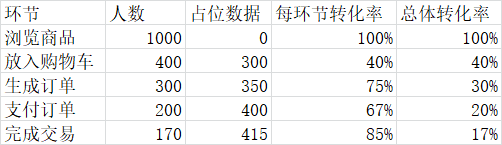

一、添加占位数据、转化率

第N环节占位数据=（第1环节进入人数-第N环节进入人数）/2
第N环节转换率=第N环节进入人数/第N-1环节进入人数
第N环节总体转化率=第N环节进入人数/第1环节进入人数
在这里插入图片描述

二、插入图表

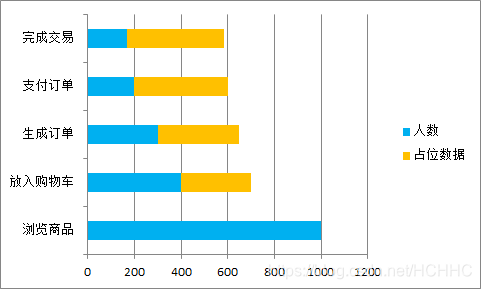

1.插入堆积条形图（数据：环节、人数、占位数三列）
在这里插入图片描述
2.删除图例
3.将占位数据系列设置为无填充、无线条
在这里插入图片描述

三、调整图表

1.设置纵坐标轴格式：逆序类别
在这里插入图片描述

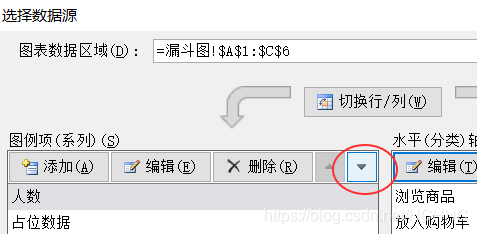

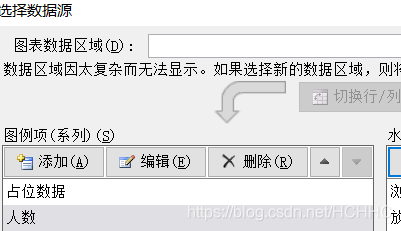

2.调整人数和占位数据的顺序
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
4.取消网格线
在这里插入图片描述

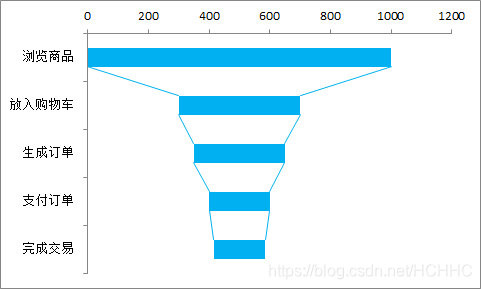

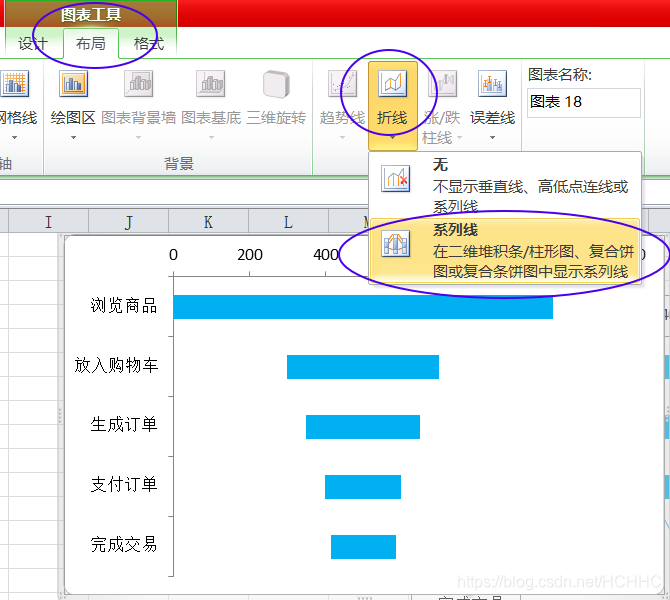

5.增加系列线，并设置系列线颜色与条形图一致
在这里插入图片描述
在这里插入图片描述

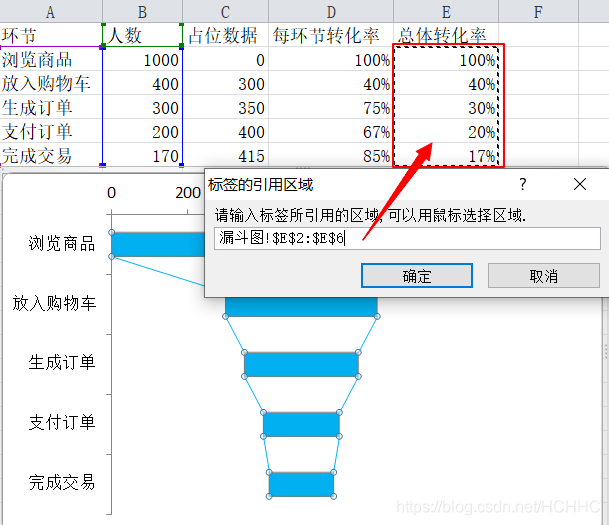

四、添加数据标签

在这里插入图片描述
在这里插入图片描述

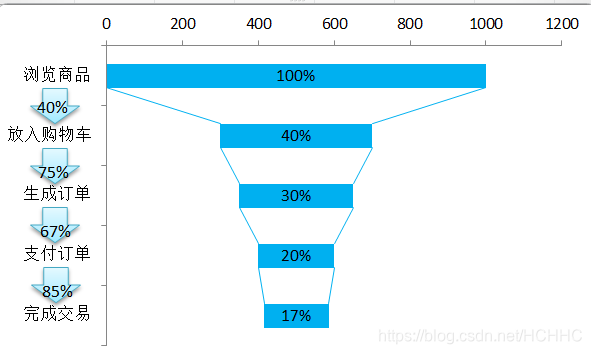

五、美化图表

箭头、及其数据需手动插入
在这里插入图片描述
