使用arduino测量电压的超级简单的方法

/*
 *原理就是我们都学过的串联电路的分压
 *使用俩个相同的电阻串联，并将其中一个电阻的两端分别接入arduino的A0接口与GND接口实现电压的测量
 *注意所测的电压不能超过"串联电阻数量"乘"5V"，否则可能会烧掉！！！！！！！！！！！！
 *注意所测的电压不能超过"串联电阻数量"乘"5V"，否则可能会烧掉！！！！！！！！！！！！
 *注意所测的电压不能超过"串联电阻数量"乘"5V"，否则可能会烧掉！！！！！！！！！！！！
 *注意所测的电压不能超过"串联电阻数量"乘"5V"，否则可能会烧掉！！！！！！！！！！！！
 *注意所测的电压不能超过"串联电阻数量"乘"5V"，否则可能会烧掉！！！！！！！！！！！！
 */



#define BV 0.0048875855327468   //analog将5V分成了1023个单位——5/1023
#define num 2;                  //串联所接的电阻的数量
int v;                          //定义analog所测得的数字（1~1023）
long double lv;                 //定义所测电阻的电压
double zv;                      //定义整个电路的电压
void setup() {
  Serial.begin(9600);
  pinMode(A0,INPUT);

}

void loop() {
  v = analogRead(A0);
  lv = v * BV;
  zv = lv * num;                //因为两个电阻是一样的大小，所以直接相乘就可以得到所测电压的大小
  Serial.println(zv);
}

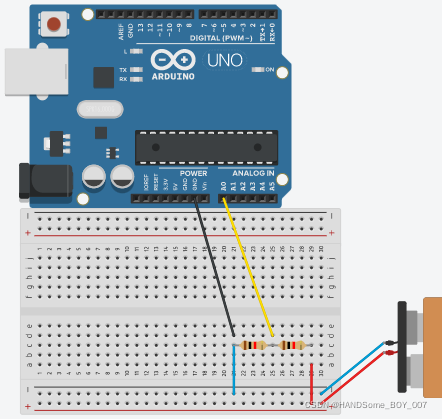

接线图如下
