【极易阅读】TSS半导体放电管参数介绍与选型

TSS是一种PNPN型器件,作为过压保护用于电信和数据通信。其特点是响应快、稳定性高、低电容。应用时需注意不能直接在AC线上使用,以防损坏。关键参数包括:VDRM(最大关断电压)、VS(转折电压)、VT(通态电压)、IDRM(漏电流)、IS(转折电流)、IT(通态电流)和IH(保持电流)。
部署运行你感兴趣的模型镜像

简述:

TSS是一种PNPN型的器件,可以看作一个没有门极的晶闸管。当一个浪涌电压超过TSS的关断电压时(VDRM),TSS将电压限制在转折电压以下,这时,当通过TSS的电流超过开关电流,TSS将处于短路的状态。当通过TSS的电流低于去维持电流IH,TSS将重置恢复到高阻抗状态。

应用注意事项:

因为TSS是一个开关型的器件,故不能直接在AC线上使用,他必须放在负载后面,如果不这样做,将会导致TSS击穿损坏。

TSS半导体放电管的特点:

响应速度快,电气特性稳定,高可靠性,低电容,并且因为TSS是一个开关型器件,他不会被过电压损坏。

应用领域:

TSS主要应用于电信行业和数据通信的过压保护,其他领域的应用,应该参考TSS选型指南。

(部分应用案例)

音特部分应用

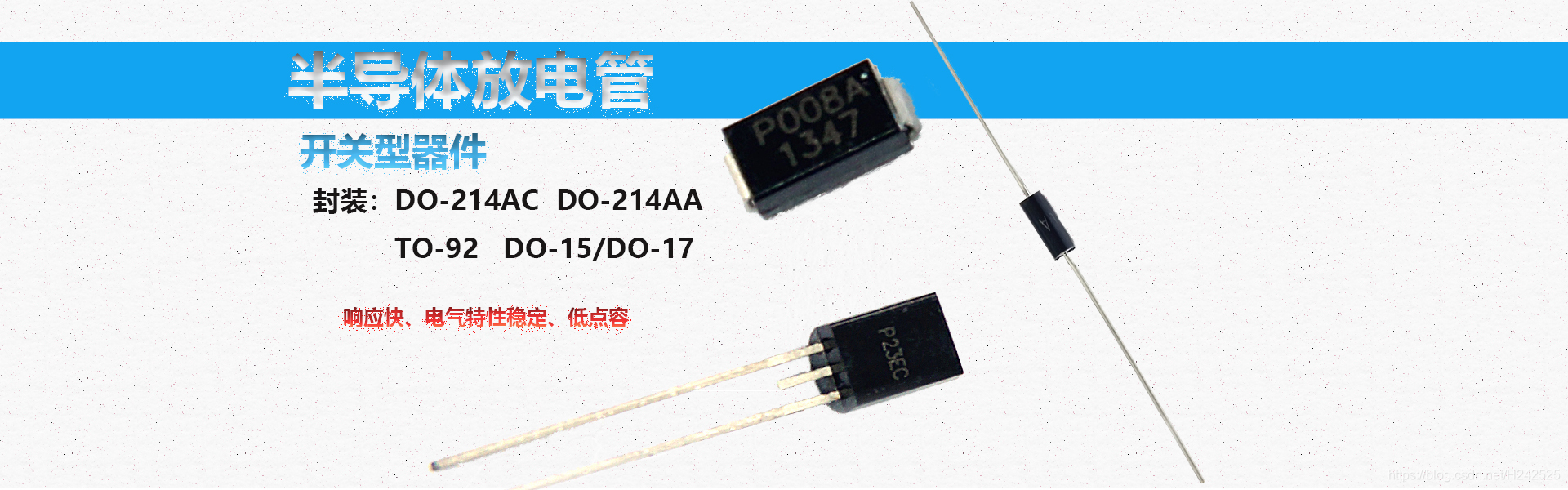

封装类型:

SMA/DO-214AC,SMB/DO-214AA,TO-92,DO-15,DO-27等;

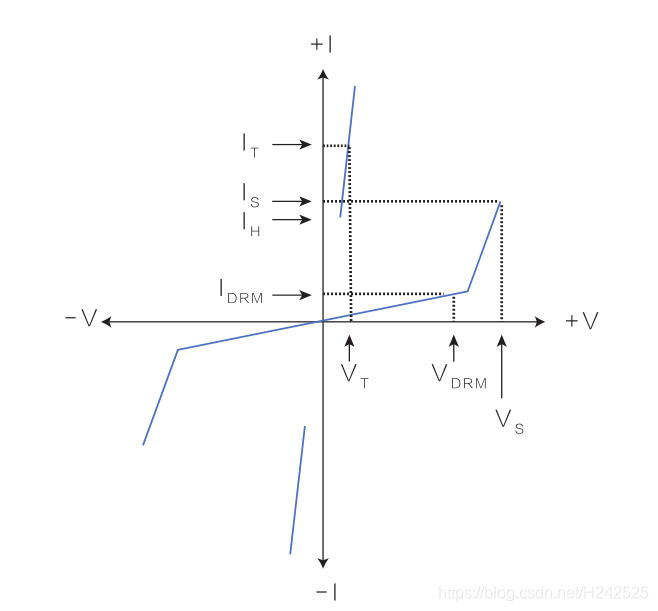

参数定义:

在这里插入图片描述
VDRM-最大关断电压-使TSS保持关断状态的最大电压。VDRM必须大于被保护电路的最大操作电压。

VS-转折电压-使TSS切换到导通状态的最大电压。TSS的VS必须大于被保护设备能够耐受的瞬时峰值电压。

VT-通态电压-TSS处于导通状态是两端的最大电压。

IDRM-漏电流-TSS处于关断状态时的最大漏电流。

IS-转折电流-TSS切换到导通状态所需的最大电流。

IT-通态电流-最大连续通态电流。

IH-保持电流-使TSS维持在导通状态的最小电流。因为TIA-968-A 4.4.1.7.3指定终端设备的半导体短路状态下电流不能超过140mA,故TSS的保持电流设置在150mA。特定的设计标准,TSS的IH必须大于DC供电端操作和短路电流。

CO-关断状态下电容-关断状态下测量的典型电容。假定插入损耗的临界点是70%原始信号值,TSS最多可以应用于30MHz的信号线上。

IPP-脉冲峰值电流-TSS能承受的最大脉冲峰值电流。对于不需要额外串连电阻的电路,TSS的IPP必须大于等于相关标准要求的防浪涌等级。对于可增加串连电阻的电路,TSS的IPP必须大于等于放浪涌测试时实际的电流。音特电子半导体放电管
