说到硬件加速就必须和软件加速一起解释。

（1）定义

所谓硬件加速，指的是把某些计算工作交给专门的硬件来做，而不是和普通的计算工作一样交给 CPU 来处理。这样不仅减轻了 CPU 的压力，而且由于有了专门硬件的处理，这份计算工作的速度也被加快了。这就是硬件加速。

对于 Android 来说，硬件加速有它专属的意思：在 Android 里，硬件加速专指把View中绘制的计算工作交给 GPU来处理。进一步地明确一下，这个绘制的计算工作指的就是把绘制方法中的那些 Canvas.drawXXX() 变成实际的像素。

（2）原理

当硬件加速关闭的时候， Canvas绘制的工作方式是：把要绘制的内容写进一个 Bitmap，然后在之后的渲染过程中，这个 Bitmap 的像素内容被直接用于渲染到屏幕。这种绘制方式的主要计算工作在于把绘制操作转换为像素的过程（例如由一句 Canvas.drawCircle() 来获得一个具体的圆的像素信息），这个过程的计算是由 CPU 来完成的。

而开启硬件加速后，Canvas的工作方式改变了：它把绘制的内容转为GPU的操作保存下来，然后交给GPU来完成显示工作。

（3）硬件加速和软件加速的区别

（4）默认是否开启

由于现在Android4.4以下的手机基本已被淘汰，所以以后的版本默认都是开启了硬件加速。

（5）影响范围比较

Application > Activity > Window > View

（6）在Application层的运用

<application    android:allowBackup="true"    android:icon="@mipmap/ic_launcher"    android:label="@string/app_name"    android:hardwareAccelerated="true"    android:roundIcon="@mipmap/ic_launcher_round"    android:supportsRtl="true"    android:theme="@style/AppTheme"></application>
</application>

可以在 AndroidManifest.xml 的application标签下开启或关闭硬件加速。

开启：android:hardwareAccelerated="true"
关闭：android:hardwareAccelerated="false"

其影响范围是整个APP，也就是说该App下的所有Activity、Window、View的硬件加速支持会受到该配置的影响。（当然，硬件加速默认是开启的）

（7）在Activity中的运用

运用方法和Application上的用法一样

    <activity android:name=".MainActivity"        android:hardwareAccelerated="true">        <intent-filter>            <action android:name="android.intent.action.MAIN" />            <category android:name="android.intent.category.LAUNCHER" />        </intent-filter>    </activity>
        <intent-filter>
            <action android:name="android.intent.action.MAIN" />

            <category android:name="android.intent.category.LAUNCHER" />
        </intent-filter>
    </activity>

可以在 AndroidManifest.xml 的activity标签下开启或关闭硬件加速。

开启：android:hardwareAccelerated="true"
关闭：android:hardwareAccelerated="false"

（8）在Window中的运用

开启硬件加速的代码如下：

getWindow().setFlags(WindowManager.LayoutParams.FLAG_HARDWARE_ACCELERATED, WindowManager.LayoutParams.FLAG_HARDWARE_ACCELERATED);

另外，应该没有什么方法可以关闭硬件加速，所以这个方法基本不用。

（9）在View中的运用（重点）

第一：先了解一下怎么设置硬件加速
开启硬件加速：setLayerType(View.LAYER_TYPE_HARDWARE, mPaint)
关闭硬件加速：setLayerType(View.LAYER_TYPE_SOFTWARE, mPaint)

第二：了解一下判断是否支持硬件加速的两个方法。

//只会受到Application、Activity的影响，如果Activity本身不支持硬件加速，那么返回false，反之返回trueview.isHardwareAccelerated()//会受到Application、Activity的影响，如果设置了setLayerType，那么会被setLayerType直接影响//假如没有设置setLayerType，如果Activity支持硬件加速，那么返回ture，反之返回false；//假如设置了setLayerType，那么是它的返回值受到setLayerType参数的影响。canvas.isHardwareAccelerated()
view.isHardwareAccelerated()

//会受到Application、Activity的影响，如果设置了setLayerType，那么会被setLayerType直接影响
//假如没有设置setLayerType，如果Activity支持硬件加速，那么返回ture，反之返回false；
//假如设置了setLayerType，那么是它的返回值受到setLayerType参数的影响。
canvas.isHardwareAccelerated()

第三：一般情况下，比如

@Overrideprotected void onDraw(Canvas canvas) {    super.onDraw(canvas);    canvas.drawLine(0, 0, 300, 300, mPaint);}
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    canvas.drawLine(0, 0, 300, 300, mPaint);
}

它的图层数量是1，当我们设置了setLayerType之后，图层数量变成2，新增的图层就是hardware layer。

图层的概念请参考Canvas图层的概念（saveLayer）

（10）硬件加速绘制模型（hardware accelerate）

view可以被绘制到off-screen buffers（离屏缓冲区），也就说正常是把view 绘制到屏幕对应的内存，但也可以绘制到另一块内存中。所以layer实际就是一个buffer。相当于Photoshop中图层的概念，请参考我的另一篇博客Canvas图层的概念（saveLayer）

上面说的缓存就是执行setLayerType添加的。

setLayerType(int layerType, @Nullable Paint paint)@Nullable Paint paint)

layerType：图层类型，图层类型有三种：

默认情况下无layer缓存，所以layer类型是LAYER_TYPE_NONE；

当设置了LAYER_TYPE_SOFTWARE之后，也就是从LAYER_TYPE_NONE切换到LAYER_TYPE_SOFTWARE之后，会执行invalidate方法，使view的onDraw方法再执行一次，而第二次执行将交给GPU来处理；

LAYER_TYPE_XXXXWARE和LAYER_TYPE_NONE不要一起使用，否则onDraw会无限执行；

LAYER_TYPE_SOFTWARE和LAYER_TYPE_HARDWARE不要一起使用，hardware layer只有一个，如果两者一起使用，那么系统执行就紊乱了。

（11）硬件加速的限制

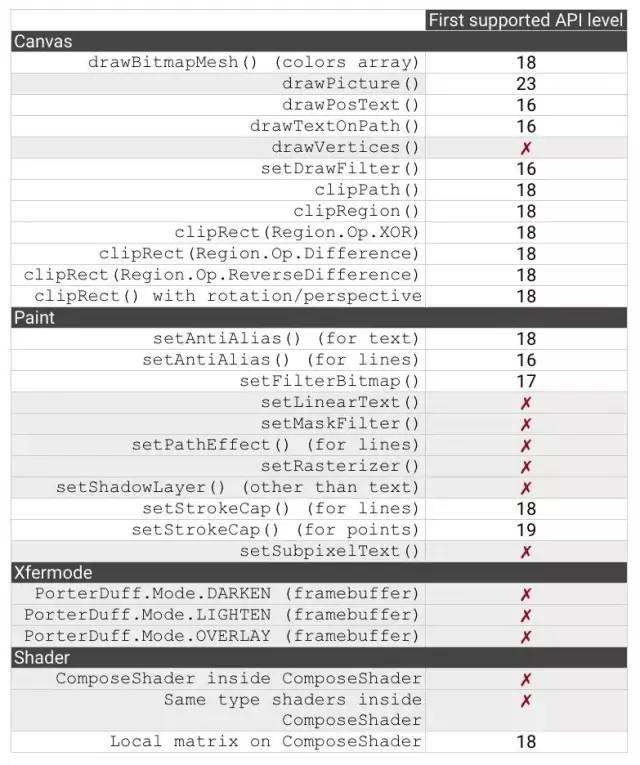

Canvas的有些方法在硬件加速开启时会失效或者无法正常工作，比如：drawBitmapMesh() 在API 18之后不支持硬件加速，需要关闭硬件加速才可以实现。

参考文献：

https://www.jianshu.com/p/7a832e074b69
https://blog.youkuaiyun.com/zhjali123/article/details/81366937
https://blog.youkuaiyun.com/zhjali123/article/details/81367453
