UML---类图

一、类图简介

类图（Class diagram）是显示了模型的静态结构，模型中存在的类、类的内部结构以及它们与其他类的关系等。（类图图示了所构建系统的所有实体、实体的内部结构以及实体之间的关系）

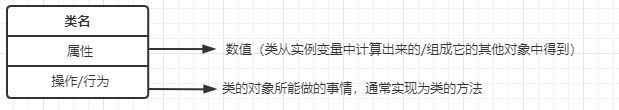

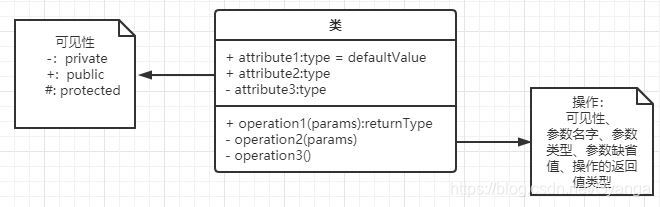

二、类图结构

指定接口的方式：再类名上方添加<<interface>>

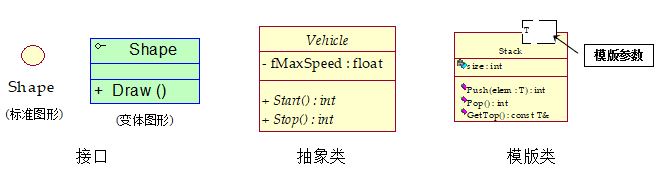

三、类图中的事物

• 接口：一组操作的集合，只有操作的声明而没有实现
• 抽象类：不能被实例化的类，一般至少包含一个抽象操作
• 模板类：一种参数化的类，在编译时把模板参数绑定到不同的数据类型，从而产生不同的类


四、类图中的关系及代码映射（java）

• 类的映射

  java:

public abstract class Vehicle{
   public abstract int Start();
   public abstract int Stop();
   public abstrct int Run(float fSpeed);
   private float fMaxSpeed;
}

• 关联关系（Association）：对象之间一种引用关系，由使用类指向被关联类（可以是单向和双向）
  eg：客户类与订单类

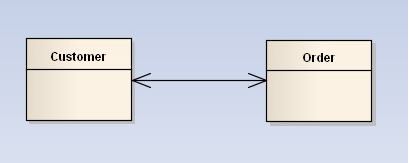

1.双向关联

public class Customer{
  private Order[] order;
  ...
}
public class Order{
   private Customer customer;
   ...
}

2.单向关联

public class Customer{
  private Address address;
  ...
}
public class Address{
  ...
}

3.自关联

public class Node{
   private Node subNode;
   ...
}

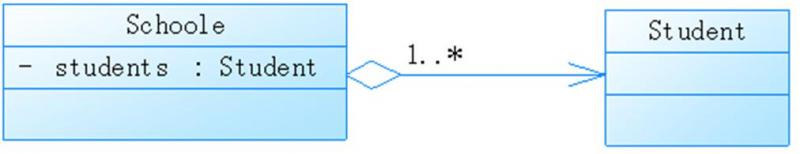

• 聚合关系（Aggregation）：一种不稳定的包含关系，较强于一般关联，整体和局部的关系，局部也可单独存在
  eg:学校类与学生类


public class Student{
  ...
}
public class School{
  private List<Student> students;
}

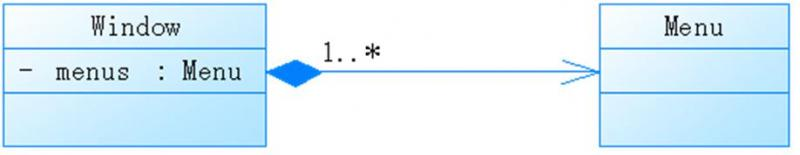

• 组合关系（Composition）：一种强烈的聚合关系，部分不能脱离整体存在
  eg:窗口类和菜单类


public class Menu{
  ...
}
public class Window{
  private List<Menu> menus;
  ...
}

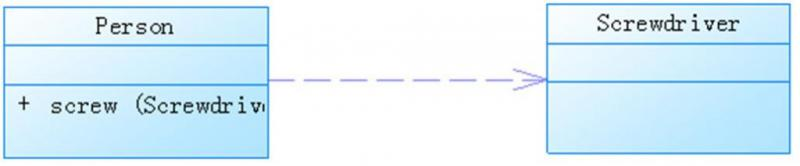

• 依赖关系（Dependency）：对象之间最弱的一种关联方式，临时性的关联。一般指由局部变量、函数参数、返回值建立的对其他对象的调用关系。（使用类指向被依赖类）


public class Screwdriver {    //螺丝刀，作为人类的工具，是用来被人类使用的

}
public class Person{
   public void screw(Screwdriver src){    //拧螺丝，需使用螺丝刀
   }
}

依赖关系有如下三种情况：
1、A类是B类中的（某中方法的）局部变量；
2、A类是B类方法当中的一个参数；
3、A类向B类发送消息，从而影响B类发生变化

• 泛化关系（Generalization）：对象之间耦合度最大的一种关系，子类继承父类的所有细节。（箭头从子类指向父类）

要求：
1、子类与父类应该完全一致，父类所具有的属性、操作，子类应该都有；
2、子类中除了与父类一致的信息以外，还包括额外的信息；
3、可以使用父类的实例的地方，也可以使用子类的实例；

public class Animal{

}
public class Tiger extends Animal{

}

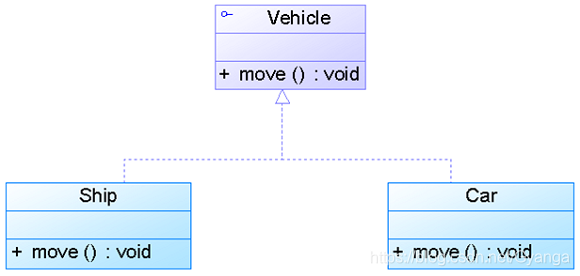

• 实现关系（Realization）：接口和实现类的关系（实现类指向接口）


public interface Vechicle{
   public void move();
}
public class Ship implements Vehicle{
   public void move(){
     ...
   }
}
public class Car implements Vehicle{
    public void move(){
     ...
    }
}

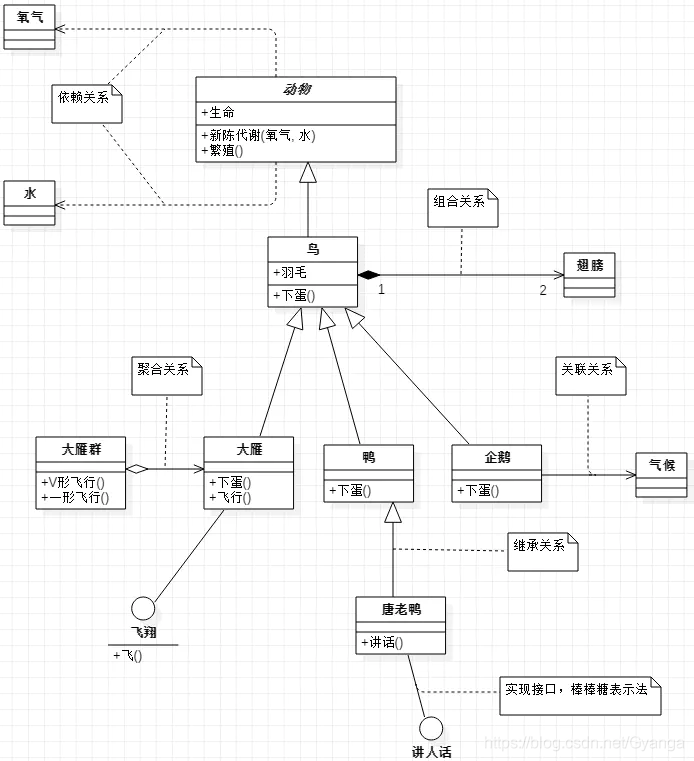

五、生动形象的实例

图源：https://www.jianshu.com/p/57620b762160
参考博客：https://www.cnblogs.com/chen-chen-chen/p/12295463.html
