格雷希尔内胀式快速接头——G25系列快速接头的特性

G25系列快速接头为内胀式设计,适用于各种内孔密封,凭借弹簧自适应密封、手柄驱动、G螺纹测试口、多材料密封圈和便捷断开连接等特点,实现高效低压应用。该接头操作简便,维护方便,可适应不同密封需求,并允许快速更换密封圈。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

G25系列是一款内胀式快速接头,主要密封各种各样的内孔,管孔等。无论密封面还是机加面或是部分铸造面,都可形成有效的密封。本系列快速接头只有“密封”特性,无任何抓紧特征。

G25系列快速密封接头

 G25系列快速接头的特性

1, 自适应密封

通过接头内部的弹簧来压紧前端密封圈,让快速接头能根据密封孔径大小,自动调节压紧量, 保证其密封性。

2, 手柄驱动

符合人体工程学设计,降低操作者的劳动强度。将快速接头前面密封圈插入测试孔里,90度折动把手,即可实现密封连接。

3, G螺纹测试口

侧面G1/8螺纹孔,更适配国内应用。

4、多种密封材料

材料可选,满足客户特定需求。密封圈无需特殊工具即可快速更换。

5, 断开连接

待测试气压完全归零后,将把手折回原位,密封效果消失,实现断开。

G25系列快速接头产品剖析图



G25系列快速接头的规格与参数

操作压力:从真空到3Bar

主体材料:铝合金

密封范围:10mm-34mm

主密封圈:氯丁/硅橡胶

插入深度:15mm-30mm

内部密封圈:丁腈橡胶

流量接口:G1/8螺纹孔

操作温度:-20℃至120℃

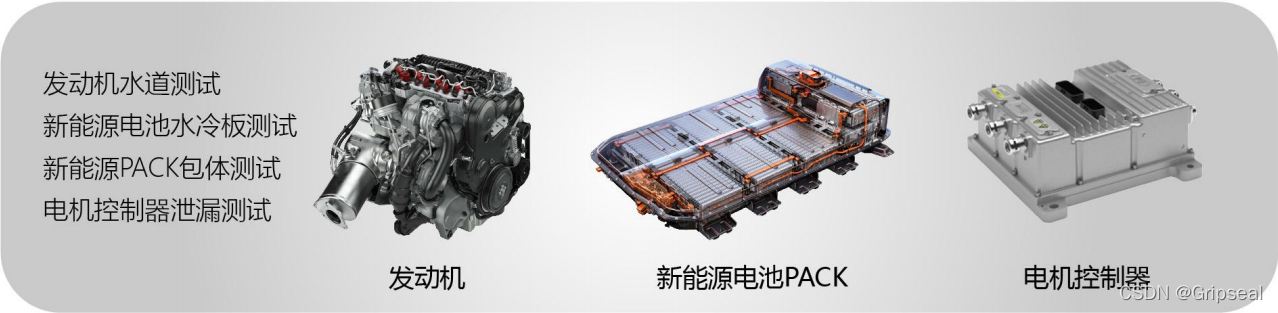

G25系列快速接头的应用案例

 G25系列快速接头的规格型号表:

G25-1100

G25-2160

G25-3220

G25-4280

G25-1110

G25-2170

G25-3230

G25-4290

G25-1120

G25-2180

G25-3240

G25-4300

G25-1130

G25-2190

G25-3250

G25-4310

G25-1140

G25-2200

G25-3260

G25-4320

G25-1150

G25-2210

G25-3270

G25-4330

G25手动快速接头是一款低压应用接头,具有使用简单,调节可靠,维护方便等特点。通过折动快速接头后部的把手,即可挤压密封圈快速形成密封连接。内置自适应高强度弹簧,能对密封圈实施一个预压紧力,以适应不同内径的密封。同时,G25系列维修简单,普通工具即可实现拆卸及配件的更换。
