详细介绍一下PointPillars算法的网络结构

PointPillars是一种用于3D目标检测的算法，它主要使用了点云数据和深度学习模型。

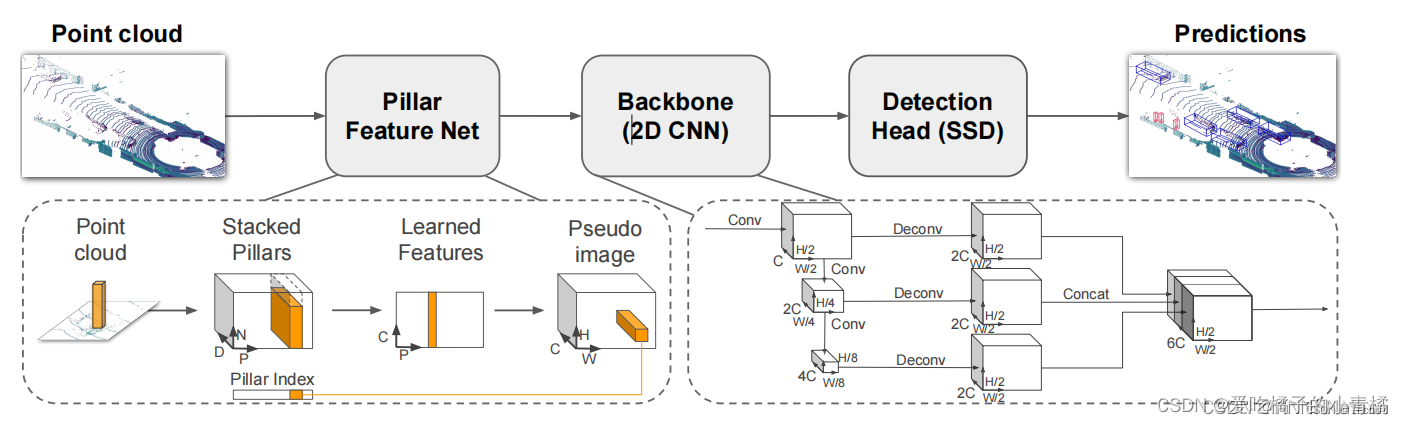

PointPillars算法的网络结构主要可以分为三个主要阶段：

1. Pillar Feature Net（点云特征处理网络）：此阶段的主要任务是将输入的点云数据转换为稀疏的Pseudo image（伪图像）。首先，按照点云数据所在的X、Y轴（不考虑Z轴）将点云数据划分为一个个的网格，凡是落入到一个网格的点云数据被视为其处在一个pillar（柱体）里，或者理解为它们构成了一个Pillar。然后，对每个Pillar内的点云进行处理，生成对应的特征。具体地，每个点云用一个D=9维的向量表示，包括(x, y, z, r, xc, yc, zc, xp, yp)，其中(x, y, z)是点的空间坐标，(r)可能是某种反射率或强度信息，(xc, yc, zc)是Pillar的中心坐标，(xp, yp)是点相对于Pillar中心的坐标。
2. 2D Convolutional Backbone（2D卷积主干）：此阶段的任务是将上一步生成的Pseudo image进一步处理成更高级的特征表示。这通常通过一系列的2D卷积、池化等操作实现。
3. Detection Head（检测头）：此阶段负责从高级特征中检测和回归3D框。具体来说，它会预测出每个目标在3D空间中的位置、大小和方向等信息。

此外，为了保证每个Pillar中恰好有N个点云数据，如果某个Pillar中的点云数量大于N个，那么多余的点会被丢弃；如果少于N个，则会用0进行填充。在PointPillars中，通常会设定P（Pillar的数量）和N（每个Pillar中点的最大数量）为超参数，例如P=30000，N=20。
