本文介绍了3D建模软件ZBrush中的遮罩概念，遮罩用于保护模型免受编辑影响。遮罩创建可通过手动绘制或使用计算命令实现。通过实例展示了如何使用遮罩进行3D模型编辑，例如在膨胀操作中保护未被遮罩的模型部分，以及在绘制纹理时避免影响预设区域。
刚接触设计软件的小伙伴有可能不知道什么叫做遮罩，遮罩的概念是什么，顾名思义，遮罩就是可以将局部进行遮挡，使用它可以锁定和保护我们不想改变的模型位置，即被遮罩的部分将不参与任何编辑。
【3D建模软件学习资料领取方式见文末】
ZBrush软件中创建遮罩的方法很简单，主要有两种方式：一种是利用手动创建遮罩；另一种是使用相应的命令进行遮罩范围的计算，以达到准确的遮罩（用在参数化物体的变形）。
手动创建遮罩是创建遮罩最简单的方法，在某些特定的使用场合会起到事半功倍的效果。
01. 在场景中创建一个Sphere3D（3D球体），激活Edit（编辑）按钮，保持Alpha为Alpha Off（关闭Alpha）状态，这样在绘制遮罩的时候就不会出现羽化的遮罩效果。

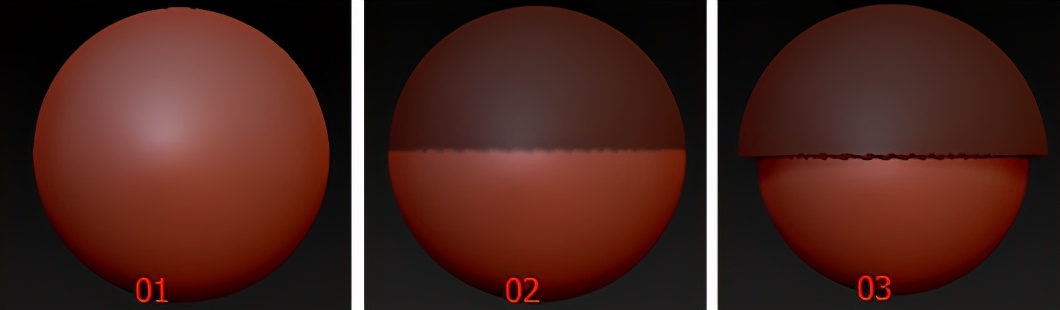

02. 按住Ctrl键，将鼠标指针滑动到画布的空白区域，按住鼠标左键并拖拽，会产生黑色透明的矩形框，正在处于编辑状态的物体上黑色矩形框框选的网格将被遮罩，确定好遮罩范围后，释放鼠标完成遮罩，如下图所示。
03. 对模型进行了遮罩，没有被遮罩覆盖的部分参与正常的编辑，而被遮罩的部分则不参与任何编辑，例如：对当前的球体应用Tool>Deformation>Inflat（工具>变形>膨胀）命令，将Inflat（膨胀）的滑块值设置为-100，效果如图所示。
也可以在模型上，按住Ctr键直接绘制遮罩，同样非常方便。
例如，希望在人物嘴巴附近绘制一些胡须的纹理效果，但是不希望影响到眼睛，此时利用遮罩就很方便。
01. 单击LightBox（灯光盒子）按钮，选择DemoHead，在场景中拖拽出一个人头模型，激活Edit（编辑）按钮。

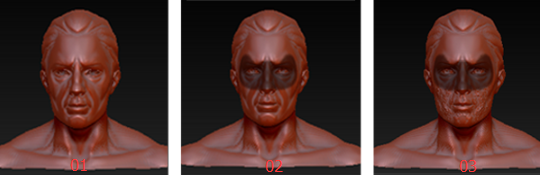

02. 按住Ctrl键，在人物眼睛部分绘制遮罩，如图（中）所示。
03. 将Brush（笔刷）类型设置为Noise（噪波），在人物的嘴巴周围进行绘制，在绘制的过程中可以发现，绘制的效果并不会影响到遮罩的部分，如图（右）所示。
