在工业物联网（IIoT）的通信协议体系中，MQTT（Message Queuing Telemetry Transport）凭借其轻量级、发布 - 订阅模式和低带宽占用等特性，成为连接边缘设备与云端平台的首选协议。从传感器数据采集到设备远程控制，从车间级监控到跨厂区协同，MQTT 正在重塑工业通信架构。GraniStudio 软件通过对 MQTT 协议的全场景整合，将其复杂的连接管理、消息路由和 QoS 保障等机制封装为可视化组件，为工业用户提供了 “零代码” 构建 MQTT 通信链路的能力。本文将从协议原理、技术特性、GraniStudio 整合实现及工业应用四个维度，全面解析 MQTT 协议的技术内核。
一、MQTT 协议的核心原理与通信模型
MQTT 由 IBM 于 1999 年开发，最初为石油管道监控设计，历经二十余年发展，已成为工业物联网的事实标准协议。其核心设计理念是 “轻量级、可靠、低功耗”，适合资源受限的边缘设备和不稳定的网络环境。

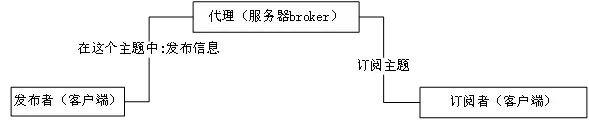

实现MQTT协议需要客户端和服务器端通讯完成， 在通讯过程中, MQTT协议中有三种身份: 发布者(Publish)、代理(Broker)(服务器)、订阅者(Subscribe)。 其中，消息的发布者和订阅者都是客户端，消息代理是服务器，消息发布者可以同时是订阅者。
MQTT传输的消息分为: 主题(Topic) 和 负载(payload)两部分:
Topic: 可以理解为消息的类型，订阅者订阅(Subscribe)后，就会收到该主题的消息内容(payload)
payload: 可以理解为消息的内容，是指订阅者具体要使用的内容
1.1 发布 - 订阅模式的架构设计
MQTT 采用 “发布 - 订阅”（Publish-Subscribe）模式，与传统的客户端 - 服务器模式相比，具有更高的解耦性和扩展性。核心组件包括：
- 发布者（Publisher）：生成消息并发布到特定主题（Topic）的客户端，例如传感器上传温度数据；
- 订阅者（Subscriber）：向代理服务器订阅特定主题，接收相关消息的客户端，例如 SCADA 系统订阅设备状态；
- 代理服务器（Broker）：中央枢纽，负责接收发布者的消息，并将其路由到匹配的订阅者，例如 EMQ X、Mosquitto 等；
- 主题（Topic）：消息的逻辑分类，采用层级结构（如factory1/workshop2/machine3/temperature），订阅者通过主题过滤器（如factory1/#）匹配感兴趣的消息。
这种模式使发布者与订阅者无需直接连接，降低了系统耦合度。例如，车间内的 200 台设备作为发布者，将数据发布到equipment/status主题；MES 系统作为订阅者，订阅该主题获取所有设备状态，双方无需预先知道对方的存在。
1.2 服务质量（QoS）保障机制
MQTT 定义了三种消息传递质量等级，满足不同场景的可靠性需求：
| QoS 等级 | 描述 | 特性 | 适用场景 |
|---|---|---|---|
| QoS 0 | 最多一次At most once | 消息发送后不确认，可能丢失 | 实时性优先、允许少量数据丢失的场景（如视频监控数据） |
| QoS 1 | 至少一次At least once | 通过 PUBACK 确认，可能重复 | 数据重要但允许少量重复的场景（如传感器数据） |
| QoS 2 | 恰好一次Exactly once | 通过四次握手确保唯一性 | 关键业务数据（如订单、支付信息） |
1.3 会话保持与遗嘱机制
针对工业场景中网络不稳定的问题，MQTT 设计了两项关键机制：
- 会话保持（Session Persistence）：客户端连接时设置Clean Session标志：
- Clean Session = true：连接断开后，代理服务器丢弃该客户端的所有订阅和未发送消息；
- Clean Session = false：代理服务器保留订阅和未发送消息，客户端重新连接时继续接收。
工业场景通常选择Clean Session = false，确保设备断网恢复后能继续接收历史消息。
- 遗嘱消息（Last Will and Testament）：客户端连接时设置遗嘱消息，当代理服务器检测到客户端异常断开（如网络故障）时，自动发布该消息。例如，设备连接时设置遗嘱主题device/offline，当设备意外断电时，代理服务器向该主题发布 “设备离线” 消息，通知监控系统及时处理。
二、MQTT 协议的技术特性与工业适配
MQTT 的技术特性使其天然适合工业场景，尤其是在边缘计算、低带宽网络和资源受限设备中表现突出。
2.1 轻量级协议设计
MQTT 协议头最小仅 2 字节，消息格式紧凑，相比 HTTP 协议（通常数百字节），带宽占用降低 80% 以上。在工业环境中，这种轻量化设计带来显著优势：
- 低带宽需求：适合车间级 WiFi（通常带宽＜10Mbps）和蜂窝网络（如 4G 偏远厂区）；
- 低功耗：边缘设备（如电池供电的传感器）发送 MQTT 消息的能耗仅为 HTTP 的 1/3；
- 快速连接：建立连接耗时＜50ms，远低于 HTTP 的 TCP+TLS 握手（通常＞200ms）。
某汽车厂的实践显示，采用 MQTT 替代 HTTP 后，车间级数据传输延迟从 500ms 降至 100ms，网络带宽占用减少 75%。
2.2 主题层级与通配符机制
MQTT 的主题采用 “/” 分隔的层级结构（如factory/line/machine/parameter），并支持两种通配符：
- 单层通配符（+）：匹配任意单个层级，例如factory/+/temperature可匹配factory/line1/temperature和factory/line2/temperature；
- 多层通配符（#）：匹配任意数量的层级，例如factory/#可匹配factory/line1/machine1/status和factory/statistics。
这种设计使消息路由更加灵活，例如：
- 设备监控系统订阅factory/+/+/status，获取所有生产线的设备状态；
- 能源管理系统订阅factory/#/energy，获取全厂所有设备的能耗数据；
- 报警系统订阅factory/alert/#，接收所有报警信息。
2.3 安全增强机制
针对工业网络安全需求，MQTT 提供多层次安全保障：
- 传输层安全（TLS）：支持 SSL/TLS 加密，防止中间人攻击和数据窃听，例如通过配置mqtts://broker:8883启用 TLS；
- 身份认证：支持用户名 / 密码认证和客户端证书认证，例如某化工厂要求所有设备连接 MQTT 代理时必须提供 CA 签发的证书；
- 访问控制：代理服务器（如 EMQ X）可配置基于主题的访问控制列表（ACL），例如：
plaintext
{allow, {user, "admin"}, pubsub, ["#"]}. # 管理员可发布/订阅所有主题
{allow, {user, "device1"}, publish, ["device1/#"]}. # 设备1只能发布自己的主题
{allow, {user, "monitor"}, subscribe, ["factory/#"]}. # 监控系统只能订阅工厂相关主题
三、GraniStudio 对 MQTT 协议的工具统一
针对工业场景的特殊性，GraniStudio 对 MQTT 协议进行了模块化归纳，构建了 “MQTT服务器 – MQTT客户端- MQTT发送文本- MQTT接受文本-关闭MQTT服务器”的MQTT通信协议工具。

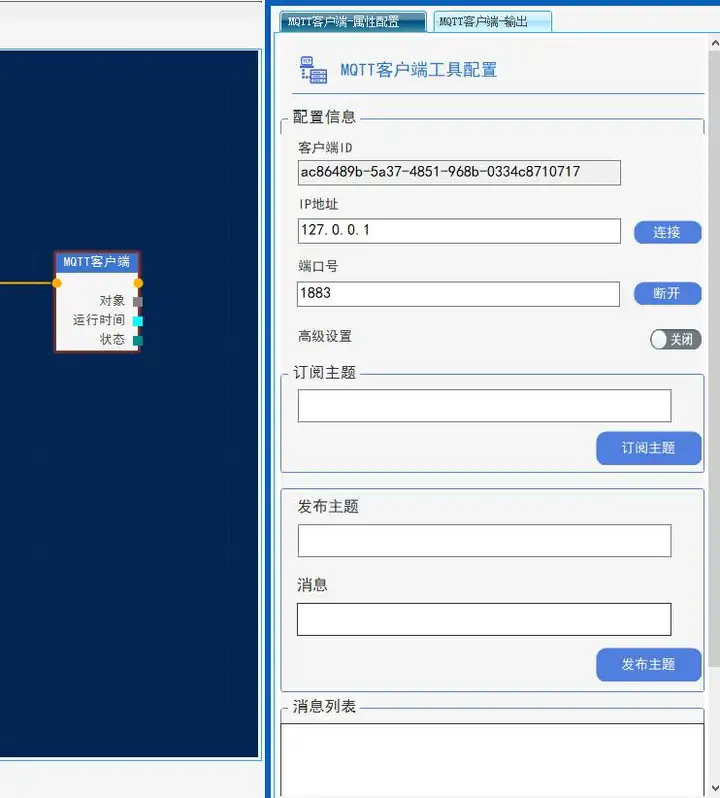

MQTT 客户端
- 概述：在 GraniStudio 平台中，MQTT 客户端是用于与 MQTT 服务器进行交互的组件。它可以是连接到网络的设备、应用程序或其他实体，负责向服务器发布消息，或者订阅感兴趣的主题以接收相关消息。
- 作用：
- 发布消息：根据业务需求，将特定主题的消息发布到 MQTT 服务器上。比如在智能家居场景中，智能温湿度传感器作为 MQTT 客户端，会将实时采集到的温度、湿度数据，按照设定的主题（如 “home/temperature_humidity” ）发布到服务器。
- 订阅主题：客户端可以订阅一个或多个主题，当服务器上对应主题有新消息发布时，客户端能够接收到这些消息。例如，智能照明设备客户端可以订阅 “home/lighting/control” 主题，以接收来自服务器的灯光控制指令。
- 特点：具有灵活的配置选项，能适应不同网络环境和安全要求，可方便地与各种物联网设备集成，实现数据的高效传输和交互。

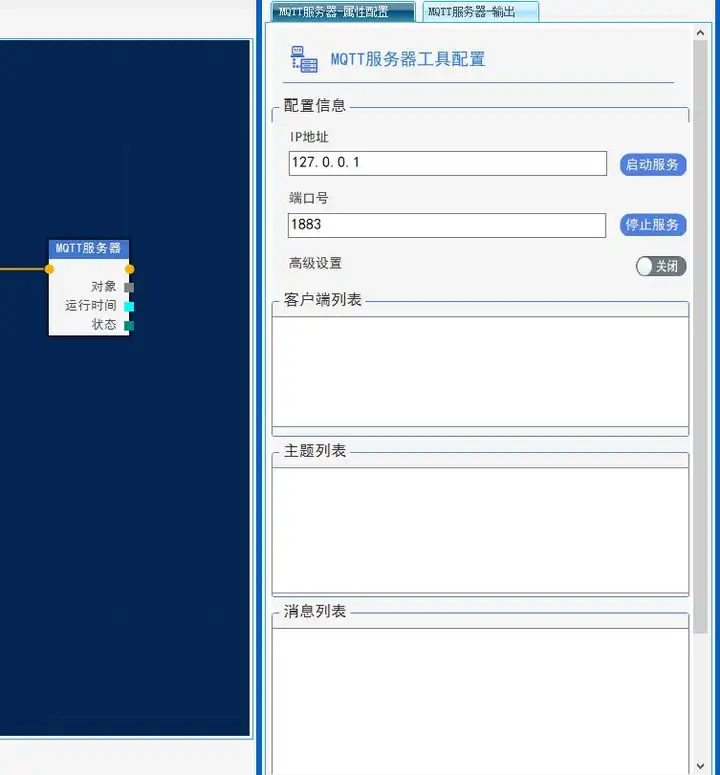

MQTT 服务器
- 概述：MQTT 服务器也被称为消息代理（Message Broker），是 MQTT 通信中的核心枢纽。在 GraniStudio 应用场景中，它负责接收来自各个 MQTT 客户端发布的消息，并根据客户端的订阅情况，将消息转发给相应的订阅客户端。
- 作用：
- 消息存储与转发：接收客户端发布的消息，暂存并根据主题将其转发给订阅了该主题的其他客户端，实现消息的高效分发。比如在工业物联网中，设备监控系统的 MQTT 服务器接收来自多个生产设备客户端上传的运行状态消息，并将其转发给监控终端、数据分析系统等订阅了相关主题的客户端。
- 连接管理：管理所有连接到服务器的 MQTT 客户端，包括建立连接启动服务、维护会话状态、处理断开停止服务等操作，确保通信的稳定性和可靠性。
- 特点：具备高并发处理能力，能够支持大量客户端的连接和消息交互。

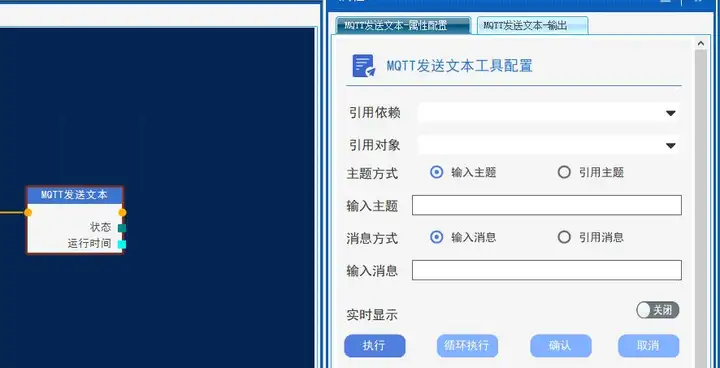

MQTT 发送文本
- 概述：在 GraniStudio 中，MQTT 发送文本指的是 MQTT 客户端将文本格式的消息发布到 MQTT 服务器的过程。这些文本消息通常会被关联到特定的主题。
- 实现方式：
- 配置主题：在发送消息前，需要明确指定消息要发布到的主题。比如，要发布关于工厂设备运行日志的文本消息，可以设定主题为 “factory/device/logs” 。
- 构建消息内容：将需要发送的文本信息按照一定格式组织好，如 JSON字符串格式的日志数据（{"device_id": "123", "log_content": "设备在 10:00 出现短暂过载"}） 。
- 调用发送接口：利用 GraniStudio 提供的 MQTT 客户端 API，传入主题和消息内容，执行发送操作，将文本消息发送到 MQTT 服务器。
- 应用场景：广泛应用于各类数据上报场景，如环境监测数据上报（发送 “温度：25℃，湿度：60%” 等文本消息）、设备状态告警（发送 “设备故障，需立即检修” 等文本消息）。

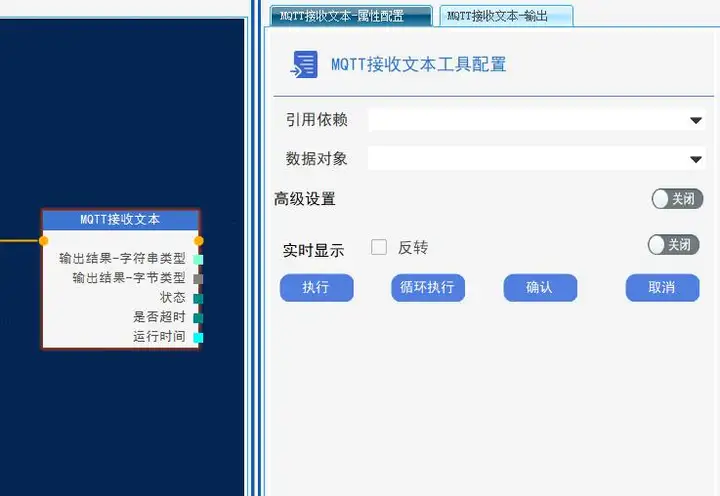

MQTT 接收文本
- 概述：MQTT 接收文本是指 MQTT 客户端通过订阅主题，从 MQTT 服务器获取相关文本消息的过程。
- 实现方式：
- 订阅主题：客户端预先通过 GraniStudio 的 MQTT 客户端配置界面或 API，订阅感兴趣的主题，如 “home/security/alarm” 。
- 监听消息：客户端保持与 MQTT 服务器的连接，持续监听所订阅主题的消息动态。当服务器上有新消息发布到该主题时，客户端会收到通知。
- 应用场景：在智能家居中用于接收控制指令（如接收 “打开客厅灯光” 的文本指令）；在工业自动化中接收设备参数调整指令等 。
3.1 消息转换与路由引擎
工业数据通常需要在不同格式间转换（如 二进制→十六进制，字符串转换为数值），GraniStudio 的 “进制转换”“类型转换” 算子提供灵活的转换能力：
- 格式转换：支持二进制、八进制、十进制、十六进制。数值、字符串、浮点等格式的互相转换，例如将传感器发送的浮点数据（如 25.5）转换为二进制数据（0x41C8）；
- 数据提取：通过配置“字符串操作算子/文本解析算子”，提取消息中的特定字段，例如从 JSON 消息{"deviceId":"D001","temp":25.3}中提取temp字段；
- 消息路由：可通过搭建任务流程，根据消息内容动态路由到不同主题，例如：
plaintext
当温度＞30℃时，转发至`factory/alarm/high_temp`主题；
某食品厂的冷链监控系统中，GraniStudio 将温度传感器数据（JSON 格式）转换为 CSV 格式后存储，同时将异常温度（＜-18℃或＞-15℃）转发至报警主题，实现 “数据存储 + 异常报警” 的并行处理。
四、MQTT 协议的工业应用场景与价值
在工业物联网场景中，MQTT 协议凭借其特性优势，在多个关键领域发挥着核心作用：
4.1 分布式设备监控与管理
在大型工厂中，分布在不同区域的设备通过 MQTT 实现集中监控：
- 数据采集：车间内的 PLC、传感器等设备作为 MQTT 客户端，将运行数据（如温度、压力、转速）发布到equipment/data主题；
- 状态监控：SCADA 系统订阅该主题，实时展示设备状态；
- 异常报警：当设备参数超出阈值时，触发规则引擎生成报警消息，发布到alarm/equipment主题，通知运维人员。
某钢铁厂部署了 1000 + 台 MQTT 客户端设备，通过 3 台负载均衡的 EMQ X 代理服务器，实现了秒级数据采集与分析，设备故障响应时间从小时级缩短至分钟级。
4.2 工业云平台与边缘设备连接
在 “云边协同” 架构中，MQTT 是边缘设备与云端平台的首选通信协议：
- 边缘数据上传：边缘网关（如工业路由器）收集现场设备数据，通过 MQTT 发送至云端平台；
- 云端指令下发：云端平台通过 MQTT 向边缘设备发送配置更新、控制指令等；
- 离线缓存：边缘网关在网络断开时缓存数据，网络恢复后通过 QoS 1 补发，确保数据完整性。
某汽车制造企业的 MES 系统通过 MQTT 连接全国 5 个工厂的边缘设备，每天处理超过 1 亿条生产数据，系统可用性达到 99.99%。
4.3 工业移动应用开发
MQTT 的低延迟特性使其非常适合开发工业移动应用：
- 实时数据查看：运维人员通过手机 APP 订阅equipment/real-time主题，查看设备实时状态；
- 远程控制：工程师通过 APP 发布控制指令到control/command主题，实现对设备的远程操作；
- 离线通知：APP 在后台保持 MQTT 连接，当订阅的主题有新消息（如报警）时，推送通知提醒用户。
某化工企业开发的移动运维 APP，通过 MQTT 连接生产现场设备，使工程师可随时随地监控工艺参数，紧急情况下可远程停机，避免安全事故。
五、与其他工业协议的对比及选择策略
| 维度 | MQTT | HTTP | OPC UA |
|---|---|---|---|
| 通信模式 | 发布 - 订阅 | 请求 - 响应 | 客户端 - 服务器 / 发布 - 订阅 |
| 协议开销 | 低（2 字节协议头） | 高（数百字节 HTTP 头） | 中高（基于 SOAP/XML） |
| 实时性 | 高（消息延迟＜50ms） | 中（TCP+TLS 握手延迟） | 高（支持毫秒级采样） |
| 网络适应性 | 强（支持断线重连、QoS 保障） | 弱（需应用层实现重试机制） | 中（依赖网络稳定性） |
| 安全机制 | TLS 加密、身份认证 | HTTPS（依赖 TLS） | 多层安全（加密、认证、授权） |
| 适用场景 | 海量设备连接、实时数据推送 | 简单数据查询、Web API | 工业控制系统深度集成 |
在实际工业应用中，常采用 “MQTT+HTTP+OPC UA” 的混合协议策略：
- MQTT 用于设备与边缘 / 云端的实时数据传输和控制指令下发；
- HTTP 用于 Web 界面与后端的交互（如报表查询、配置管理）；
- OPC UA 用于 PLC 与 SCADA 系统的深度集成（如实时控制、程序上传下载）。
GraniStudio 支持这种混合协议架构，通过统一的界面配置实现多协议协同，降低系统复杂度。
六、总结与技术展望
MQTT 协议在工业物联网中的核心价值在于 “轻量级、可靠、灵活”，而 GraniStudio 的深度整合使其从 “通用协议” 升级为 “工业专用通信解决方案”。通过连接池管理、消息转换、协议桥接等功能，软件解决了工业场景中 MQTT 应用的 “连接不稳定、数据处理复杂、多系统集成难” 等痛点。
对于工业用户而言，GraniStudio 中的 MQTT 方案不仅是一种通信工具，更是构建 “实时、可靠、安全” 工业物联网系统的基石，在设备监控、远程运维、云边协同等场景中，将持续发挥不可替代的作用。
