UML类图

在UML类图中，常见的有以下几种关系: 泛化, 实现，关联，聚合，组合，依赖。

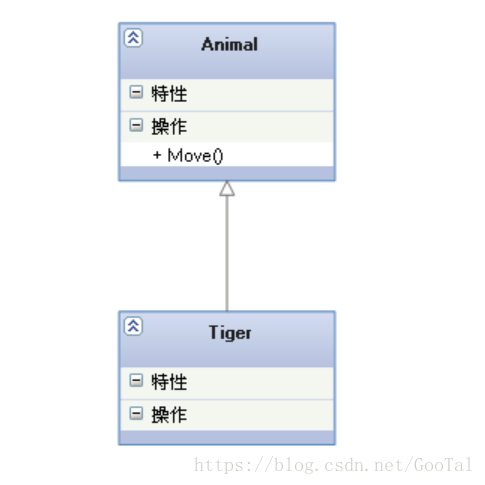

一、泛化

泛化是一种继承关系，表示一般与特殊的关系，它指定了子类如何特化父类的所有特征和行为。

用带三角箭头的实线表示，箭头指向父类

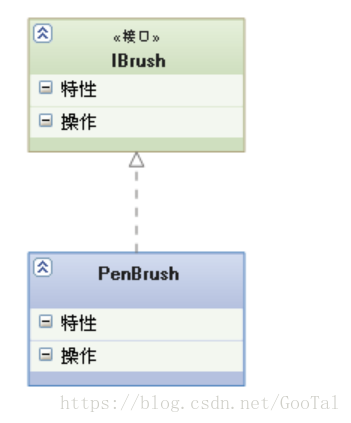

二、实现

这是一种类与接口的关系，表示类是接口所有特征和行为的实现

用带三角箭头的虚线，箭头指向接口

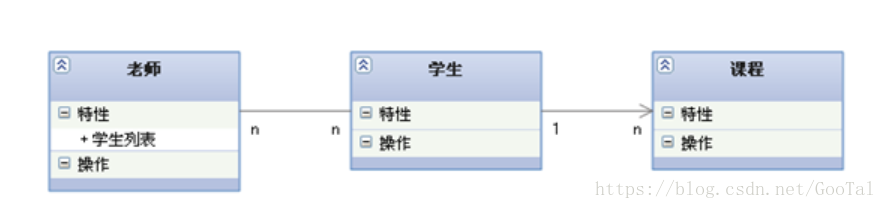

三、关联

这是一种拥有的关系，它使一个类知道另一个类的属性和方法；如：老师与学生，丈夫与妻子关联可以是双向的，也可以是单向的。双向的关联可以有两个箭头或者没有箭头，单向的关联有一个箭头。

用带普通箭头的实心线，指向被拥有者

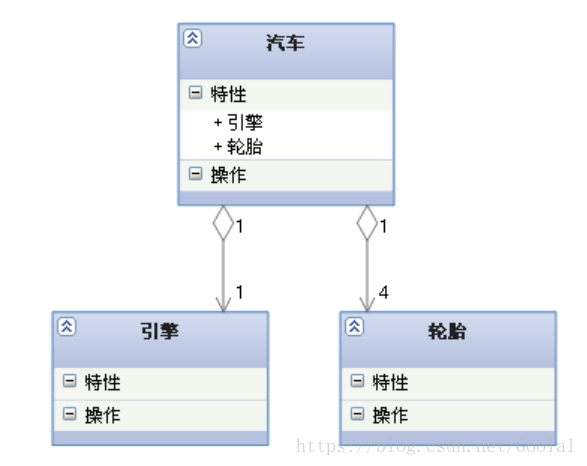

四、聚合

这是整体与部分的关系，且部分可以离开整体而单独存在。如车和轮胎是整体和部分的关系，轮胎离开车仍然可以存在。

用带空心菱形的实心线，菱形指向整体。

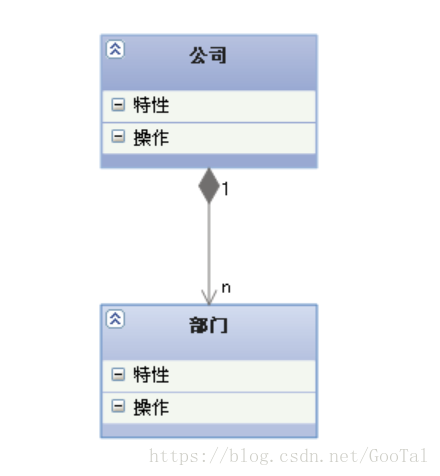

五、组合

这是整体与部分的关系，但部分不能离开整体而单独存在。如公司和部门是整体和部分的关系，没有公司就不存在部门。

用带实心菱形的实线，菱形指向整体

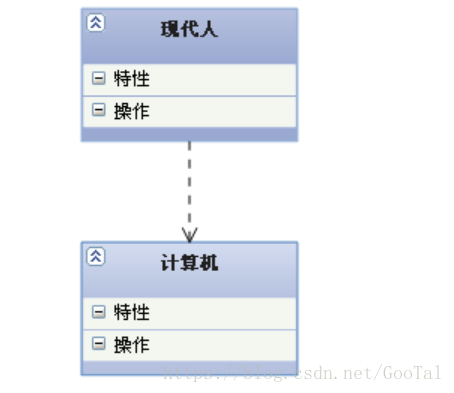

六、依赖

这是一种使用的关系，即一个类的实现需要另一个类的协助，所以要尽量不使用双向的互相依赖。

用带箭头的虚线，指向被使用者
