[eNSP]→PPP链路 和 以太网链路

目录

一、简单介绍

  1.1、PPP链路

  1.2、以太网链路

二、topo图

三、配置过程

  3.1、PPP链路

    3.1.1、AR1与AR2用串口线（Serial）连接

    3.1.2、AR1与AR2的基础配置

    3.1.3、AR1与AR2连通性测试

  3.2、以太网链路

    3.2.1、AR3与AR4的基础配置

    3.2.2、AR3与AR4的连通性测试

    3.2.3、AR3与AR4的静态绑定配置

    3.2.4、AR3与AR4再次测试连通性

---

一、简单介绍

  1.1、PPP链路

        PPP，即Point-to-Point Protocol（点对点协议）。主要是用来通过拨号或专线方式在两个网络节点之间建立连接、发送数据。PPP是各类型主机、网桥和路由器之间简单连接的一种解决方案。 PPP协议是广域网上应用最广泛的协议之一，它的优点在于简单、具备用户验证能力、可以解决IP分配等。

  1.2、以太网链路

        ‌ 以太网链路是指通过以太网技术连接网络设备的一种方式。它使用物理层和数据链路层的技术，通过电缆（如双绞线、光纤等）传输数据包，并使用MAC地址来标识设备‌。以太网链路的主要功能是在局域网（LAN）中实现设备之间的数据通信，例如可以连接交换机与终端设备（如电脑、打印机等），或者交换机与路由器。

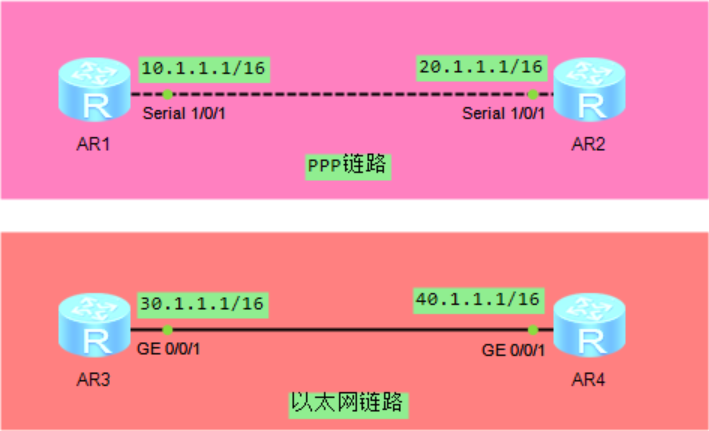

二、topo图

要求：AR1与AR2可以通信。AR3与AR4可以通信

三、配置过程

  3.1、PPP链路

    3.1.1、AR1与AR2用串口线（Serial）连接

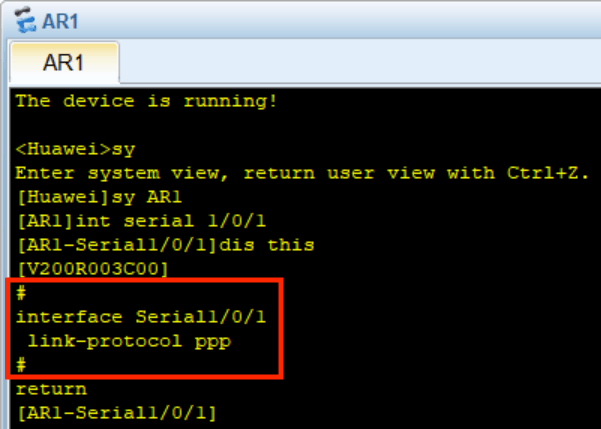

 ・可以看到，当设备之间用串口线（Serial）连接时，默认链路类型就为PPP

    3.1.2、AR1与AR2的基础配置

AR1：

<Huawei>sy
[Huawei]sy AR1
[AR1]int serial 1/0/1
[AR1-Serial1/0/1]ip address 10.1.1.1 16

AR2：

<Huawei>sy
[Huawei]sy AR2
[AR2]int Serial 1/0/1
[AR2-Serial1/0/1]ip address 20.1.1.1 16

    3.1.3、AR1与AR2连通性测试

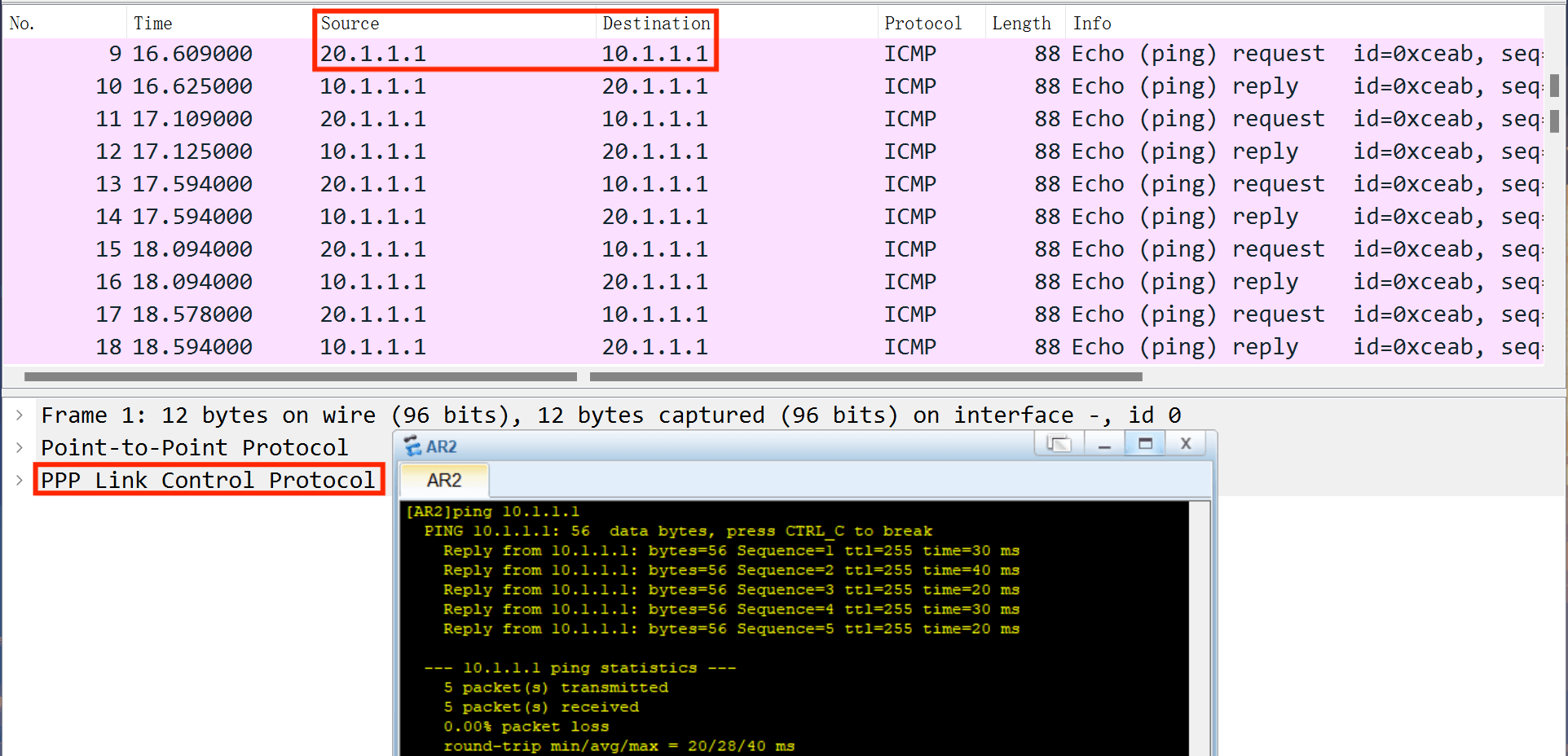

・图示为AR2对AR1端口10.1.1.1使用Ping命令测试两台路由器的连通性。

・通过抓包可以看到，链路类型为PPP的时候，源目的地址（Source）和目的地址（Destination）不为同一网段也可以互通。

・之所以不同网段也可以通信，是因为PPP协议主要负责链路建立和帧传输，不干涉网络层的IP地址分配。因此，IP地址是否在同一网段对链路层的数据传输没有影响‌。

  3.2、以太网链路

    3.2.1、AR3与AR4的基础配置

AR3：

<Huawei>sy
[Huawei]sy AR3
[AR3]int g0/0/1
[AR3-GigabitEthernet0/0/1]ip address 30.1.1.1 16

AR4：

<Huawei>sy
[Huawei]sy AR4
[AR4]int g0/0/1
[AR4-GigabitEthernet0/0/1]ip address 40.1.1.1 16

    3.2.2、AR3与AR4的连通性测试

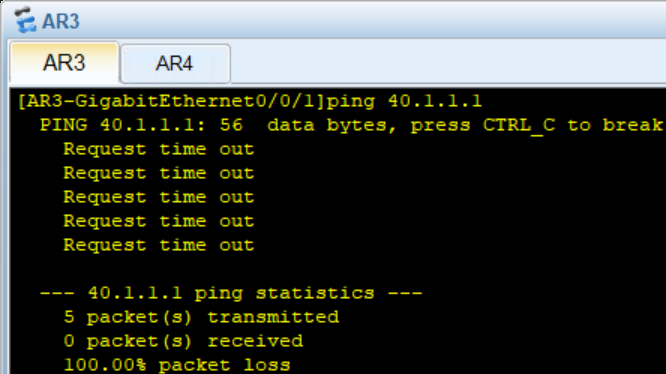

・图示为AR3对AR4端口40.1.1.1使用Ping命令测试两台路由器的连通性。

・图结果证明AR3与AR4在以太网链路中，不同网段的IP地址在没有进行处理的情况下，链路是不能互通的。

    3.2.3、AR3与AR4的静态绑定配置

・以太网链路进行链路协商的时候，只会协商up/down，不会发送自己的接口IP给对方。

AR3：

[AR3]ip route-static 40.1.0.0 255.255.0.0 g0/0/1  #设置一条静态路由，通过g0/0/1这个接口去访问40.1.0.0网段
[AR3]arp static 40.1.1.1 00e0-fc45-34ff           #设置一条ARP绑定，对端地址40.1.1.1及对应MAC地址00e0-fc45-34ff

AR4：

[AR4]ip route-static 30.1.0.0 255.255.0.0 g0/0/1
[AR4]arp static 30.1.1.1 00e0-fc8b-3061

・ARP（地址解析协议）的工作原理，注定了它无法自动识别不同网段的IP地址，因此需要做ARP绑定。

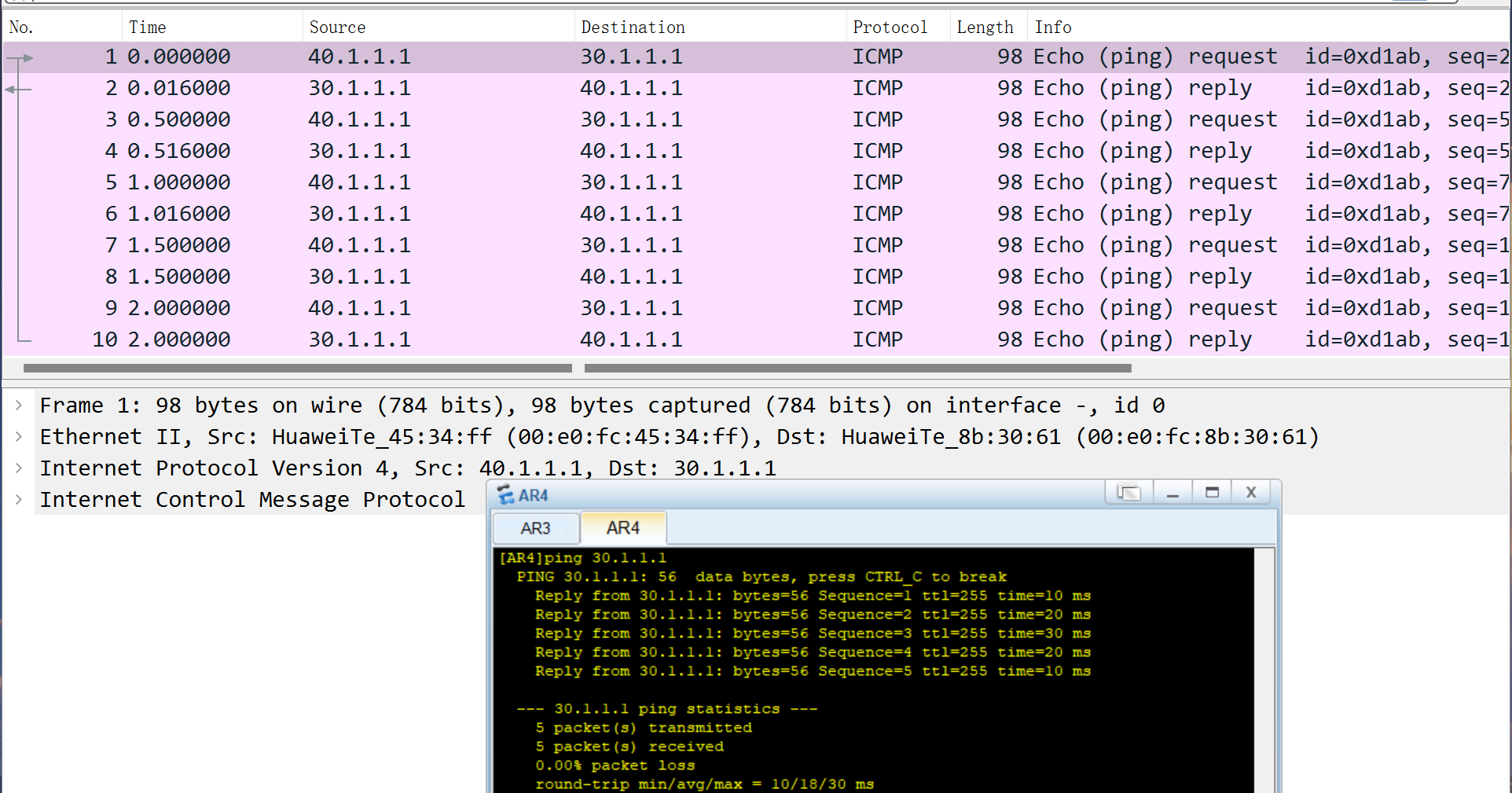

    3.2.4、AR3与AR4再次测试连通性

AR3与AR3可以正常互通
