介绍TVS（瞬态电压抑制管）

电子产品，最开始都有一个TVS，作用是什么？_哔哩哔哩_bilibili（文章参考的视频链接）

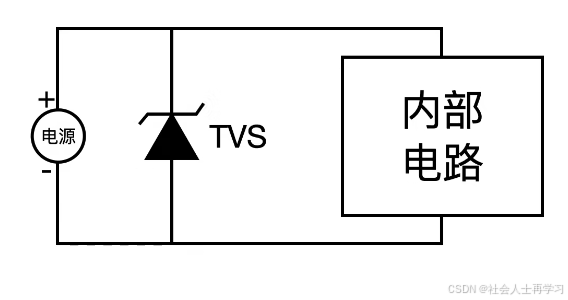

TVS管一般是反向并联在电路起始位置的，因为人身上有可能出现1KV以上的静电，当手摸电路板的外露接口比如，USB，充电口等，1KV以上的瞬态电压连到电路板上，容易击穿损坏电路板。所以我们需要一个TVS管把静电吸收掉。

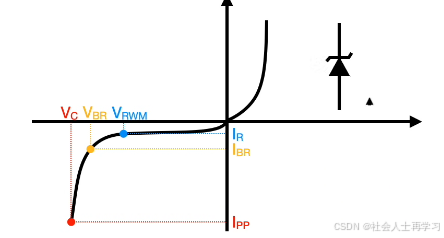

学习一下TVS的IV曲线，当TVS正向导通时可以将TVS看成二极管，当大于导通电压时，TVS近似短路。当TVS的反向曲线主要需要记住3个坐标点：（Vrwm，Ir），（VBr，Ibr），（Vc，Ipp）。

Vrwm是最大反向工作电压，电路的正常工作电压应该小于这个值（我们是将TVS反向并联在电路上的），为什么？如果我们的电压小于Vrwm，TVS上的电流会比漏电流（TVS管的漏电流都很微弱，图中的TVS漏电流只有1.5uA）还小，此时我们在TVS上的功耗就会比较小，板子不容易发热。当电路正常的工作电压大于Vrwm，流过TVS上的电流急剧增加，功耗高，板子烫。

Vbr是反向击穿电压，当电路的电压大于Vbr，反向并联的TVS此时也近似短路，之前说的人体静电就可以从TVS管直接流向地，保护了我们后面的电路。Vbr对应的电流是反向击穿电流Ibr。

Vc电压是钳位电压，当有一个很大的大于钳位电压的电压突然出现在电路中，TVS会将电路钳位在Vc。我们后面被保护电路自身能承受的最高电压（耐受电压）应该大于TVS管的钳位电压，否则当有雷击这样的大电压来袭时，就算有TVS将电路钳位在Vc，被保护电路也会因为能承受的最高电压（耐受电压）小于钳位电压而被损坏。钳位电压Vc对应最大反向脉冲峰值电流Ipp（当TVS处于钳位电压时，TVS管能流过的最大电流），Vc*Ipp=Ppp，Ppp是反向脉冲峰值功率，TVS在保护后方电路时，自身也需要被保护，当我们可能遇到的静电是1000W时，TVS的Ppp也一定要大于1000W。

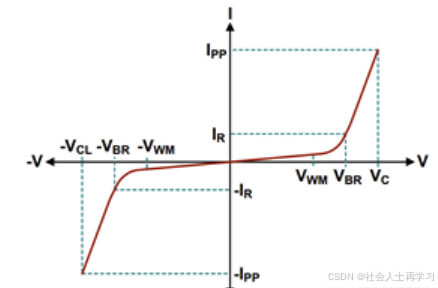

以及上面的IV曲线对应的是单向TVS，除了单向TVS还有双向TVS，双向TVS主要应用于交流电路。双向TVS的IV曲线：
