H桥电路驱动电路

H桥电路是一种常用的电力电子电路拓扑结构，因其形状与字母“H”相似而得名。下面从其基本结构、工作原理、常见应用方面详细介绍：

基本结构

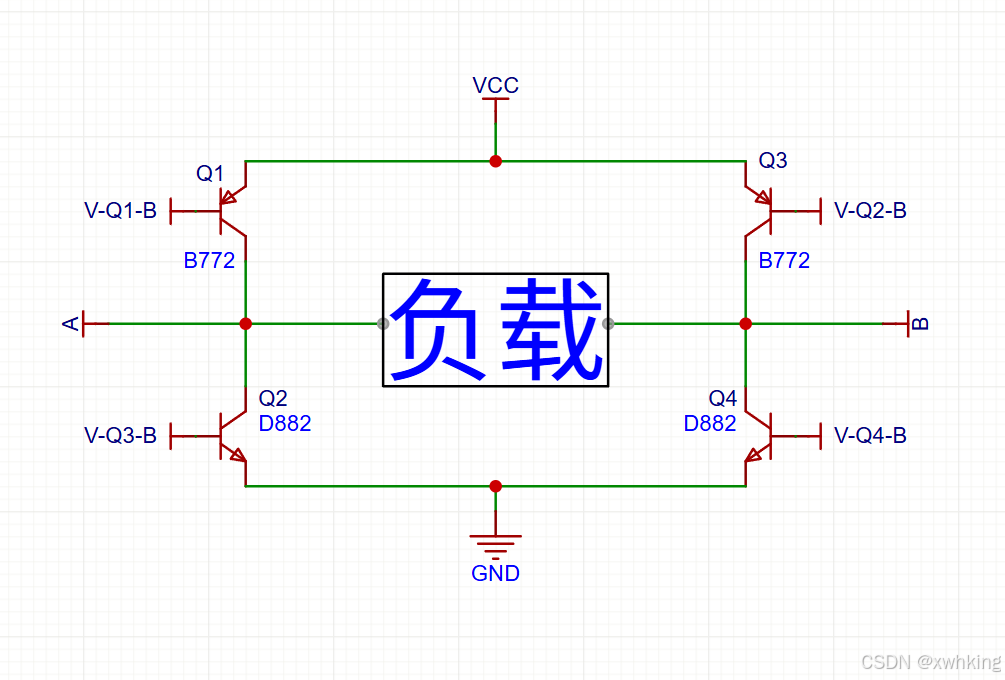

H桥电路主要由四个开关器件（可以是二极管、晶体管、场效应管等，最常用的是功率晶体管或MOSFET）组成， 这四个开关器件连接成一个类似“H”的形状。以由MOSFET组成的H桥电路为例，在“H”的两条竖线上分别连接着两个高侧MOSFET（连接电源正极）和两个低侧MOSFET（连接电源负极），“H”的横线两端则连接负载。同时，为了保证电路的正常工作和保护器件，还会配有相应的驱动电路和保护电路等。

工作原理

• 电机正转：假设要使连接在H桥电路上的直流电机正转，就需要让电流从一个方向流过电机。此时，控制电路会使“H”一侧上方的开关器件导通，同时使另一侧下方的开关器件导通。比如，让左侧高侧MOSFET和右侧低侧MOSFET导通，电流从电源正极出发，经过左侧导通的高侧MOSFET，流入电机，再经过右侧导通的低侧MOSFET回到电源负极，实现电机正转。
• 电机反转：若要使电机反转，只需改变电流方向。通过控制电路使“H”另一侧上方的开关器件导通，同时使这一侧下方的开关器件导通。即让右侧高侧MOSFET和左侧低侧MOSFET导通，电流从电源正极出发，经过右侧导通的高侧MOSFET，流入电机，再经过左侧导通的低侧MOSFET回到电源负极，电机就会反转 。
• 制动：制动状态下，让对角线上的两个开关同时导通（如左侧高侧MOSFET和右侧高侧MOSFET导通，或者左侧低侧MOSFET和右侧低侧MOSFET导通 ），此时电机绕组被短路，电机的动能会迅速转化为热能消耗掉，实现快速制动。
• 停止：当四个开关器件都处于截止状态时，电路中没有电流流过电机，电机停止运转。

常见应用

• 直流电机控制：在机器人、电动玩具车、自动化设备等应用中，H桥电路被广泛用于控制直流电机的正反转和速度调节。通过改变H桥电路中开关器件的导通时间（即采用脉宽调制PWM技术），可以调节电机两端的平均电压，进而实现电机速度的控制。
• 步进电机驱动：步进电机需要按照特定的顺序通电才能实现精确的步进转动，H桥电路可以与其他电路配合，为步进电机的各个绕组提供不同方向和大小的电流，从而实现步进电机的精确控制。
• 电源变换：在一些电源变换电路中，H桥电路也能发挥作用，例如将直流电源转换为交流电源（逆变），或者在直流 - 直流变换中实现能量的双向流动等。
• 音频功率放大：在某些音频功率放大器中，也会采用类似H桥的电路结构（称为桥接式负载，BTL电路 ），来提高输出功率和效率，增强音频信号的驱动能力。

总之，H桥电路通过灵活控制电流的方向和大小，在需要对电机等负载进行正反转控制、速度调节等场合中，发挥着关键作用。
