ESP8266-01下载固件成果方式

博客介绍了ESP8266的管脚分布,指出其有正常工作模式与烧写模式。详细说明了烧写模式的连线方式,如GND连TTL板GND、GPIO0连TTL板GND等,且部分连线电压必须为3.3V,正常工作模式需去掉GPIO0接地。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

ESP8266管脚分布图如下:



     由图我们可以知道,ESP8266有正常工作模式与烧写模式之分,控制其模式的方法为控制模块管脚为不同的电平。

     烧写模式连线:
      1- GND    ---  TTL板GND
     3- GPIO0  ---  TTL板GND
     4- RXD     ---  TTL板TXD
     5- VCC      ---  TTL板VCC3.3V(必须为3.3V,接5V必烧)
     7- CH_PD ---  TTL板VCC3.3V(必须为3.3V,接5V必烧)
     8- TXD     ---   TTL板RXD

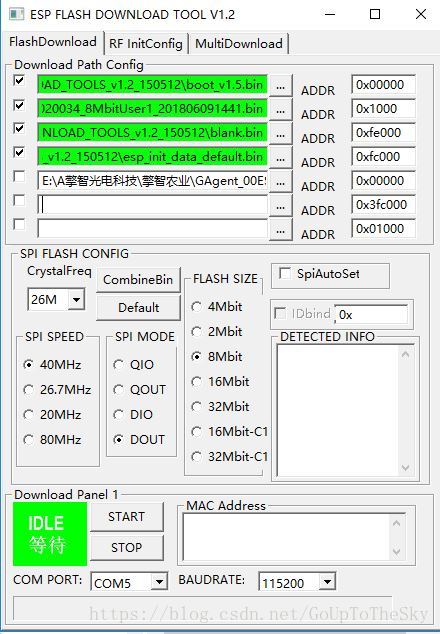

正常工作模式的时候jiangGPIO0接地的去掉。
