彻底搞懂内存屏障（上）

1.从一个示例代码说起

探讨内存屏障的问题基本都会从如下代码作为示例讲解：

//假设a和b初始化为0 ，CPU 0执行foo函数，CPU 1执行bar函数。我们再进一步假设a变量
//在CPU 1的cache中，b在CPU 0 cache中，执行的操作序列如下：
CPU0:
void foo(void) {
    a = 1;
    b = 1;
}

CPU1:

void bar(void) {
    while (b != 1);
    assert (a == 1);
}

两方便原因可能导致assert失败：

•  编译层面：
  • 如果前后代码无数据依赖关系，如果编译优化选项（-O2或者-O3)级别比较高会发生代码乱序，提升性能。
  • 注意：c/c++的关键字volatile只保证内存即使从寄存器回写到主存，没有内存屏障功能，也不保证原子性。
• CPU层面：
  • 现在的CPU处理器支持乱序执行（out-of-order)。如果刚刚接触这个概念，十有八九会对乱序执行产生误解，以为是因为单纯的cpu指令乱序执行导致了上面示例代码的assert失败，其实不然。

乱序执行的本质：

乱序执行是说，给定一串执行指令，cpu为了提升执行效率，会找出没有数据依赖的指令，让他们并行执行，但是，执行执行结果写回寄存器是顺序的。哪怕是先被执行的指令，它的运算结果也是按照指令次序写回到最终的寄存器的。这个和很多程序员理解的乱序执行是有区别的。所以在单核处理器系统中，虽然CPU内部支持乱序执行，但是CPU会保证最终执行结果符合程序员的要求，这种情况下不需要使用内存屏障。这里从linux内核内存屏障函数定义也可以看出：

#if defined(CONFIG_ARM_DMA_MEM_BUFFERABLE) || defined(CONFIG_SMP)
#define mb()        __arm_heavy_mb()
#define rmb()       dsb()
#define wmb()       __arm_heavy_mb(st)
#define dma_rmb()   dmb(osh)
#define dma_wmb()   dmb(oshst)
#else
#define mb()        barrier()
#define rmb()       barrier()
#define wmb()       barrier()
#define dma_rmb()   barrier()
#define dma_wmb()   barrier()
#endif

可以看到如果是非SMP系统，内存屏障都定义成barrier()函数，这个函数就是编译器层面的内存屏障函数，避免编译器乱序执行代码。

2.为什么SMP系统会乱序

乱序的核心原因是现代cpu为了追求性能，实现的memory model有关，现代cpu内部有store buffer/cache/invaliate queue和缓存一致性协议的方案导致乱序的可能。尤其arm64处理起是强乱序的处理起，读写，写读，读读，写写都可能乱序。

2.1 现代cpu架构存储图：

store buffer:

举例说明引入store buffer原因：

• 变量不在cpu的cache中，cpu想修改这个变量，需要发送read invalidate信号，等待信号返回之后才可以写入缓存cache中，如果cpu核数很大，等到每个cpu响应该信号导致性能差。
• 变量量在该CPU缓存中，如果该量的状态是exclusive则直接更改。而如果是shared则需要发 送invalidate消息让其它CPU感知到这一更改后再更改。

有了store buffer之后，cpu可以将变量写入store buffer，然后去忙其他事情，其他cpu响应信号之后再将store buffer中的变量写入缓存。

2.2 store buffer引入的乱序

store buffer提升了性能（本处解释假设不存在invalidate queue，方便理解问题)，却引入了复杂性，考虑如下顺序：

1. cpu0执行a = 1指令，其cache中值是0，那么由于store buffer的引入，cpu0直接将a = 1写入了store buffer，不需要等待cpu1的信号响应就可以执行b = 1。
2. cpu0执行b = 1时，由于b在cpu0中的状态是exclusive独占（可以去参考文章看MESI协议），cpu0直接将b = 1写入了cpu 0 cache中，那么cpu1执行b != 1 成功，然后执行assert( a == 1)，由于cpu0需要等到cpu1响应完invalidate才将 a= 1写入cache中（目前还在store buffer中），所以cpu1读取到的任然是0，assert失败。



 从图例可以看到第六步assert失败的核心原因在于，cpu0上缓存过b，所以cpu0执行b = 1k立马写入cache，然后线程B所在的cpu1执行while(b==0)迅速跳出，然后执行 a = 1，由于此时 a 还在cpu0的store buffer中，所以导致assert失败。

2.3 解决方案

void foo(void) {
    a = 1;
    smp_wmb();
    b = 1;
}

smp_mb保证 b = 1执行前，先把store buffer内存刷新到cache中。CPU1 执行assert( a == 1)，发现a 不在cache中，向CPU0发送read消息，CPU0的cache中存在a，所以CPU1获取到a = 1，assert成功。

2.4 invalidate queue引入的乱序

引入原因：

由于store buffer的大小是有限，上面例子中如果cpu1无法快速处理read invalidate消息，那么cpu0中的store buffer马上就会满了，所以arm增加了invalidate queue存放收到invalidate消息，收到invalidate消息放入invalidate queue中，然后给对方（cpu0)发送一个respone响应，但是此时并不真正处理invalidate消息，正因如此，invalidate queue又引入新的复杂性。

invalidate queue导致的乱序：

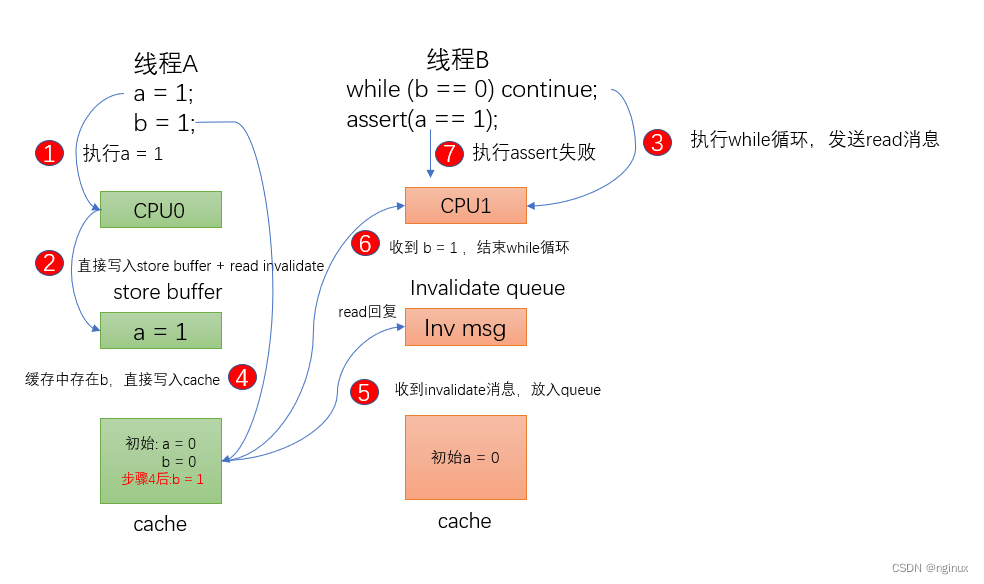

还是使用上面的代码，始状态CPU0拥有b=0（独有）,存有a=0（shared）,CPU1存有a=0(shared)，CPU0执行foo，CPU1执行bar。

1和2.  CPU0 执行 a = 1，由于a是shared的状态，不能直接写入cache，先放入store buffer，发送invalidate消息（等到CPU1响应Invalidate消息才从store buffer写入cache)

3. CPU1执行while 循环，由于cache中不存在b，发送read消息给CPU0。

4.CPU0执行b = 1，由于b是cache独有，直接写入cache

5. CPU1收到Invalidate消息，直接放入invalidate queue

6. CPU1收到read消息回复，同步到b = 1，结束while循环

7. CPU1执行assert，由于此时CPU1未处理invalidate消息，cache中 a = 0，所以assert失败。

这种情况失败的主要原因是，CPU1不及时的处理invalidate queue的消息，导致cache中的数据是失效的。

2.5 解决方案

void bar(void) {
    while (b != 1);
    smb_rmb();
    assert (a == 1);
}

3. 内存屏障指令

参考：ARM64中的内存屏障指令 - 知乎
