tty（四）tty框架分析

原创 已于 2023-07-25 00:54:22 修改 · 901 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#linux

于 2023-07-06 01:24:38 首次发布
文章详细介绍了Linux内核3.14.16中TTY子系统的运作，包括开机时创建的/dev/tty和/dev/console设备，tty驱动的动态分配和注册过程，特别是如何通过alloc_tty_driver和tty_register_driver接口进行操作。在注册过程中，即使未设置TTY_DRIVER_DYNAMIC_ALLOC，也会通过tty_register_device_attr创建字符设备，每个串口对应一个独立的字符设备。

基于linux-3.14.16
重要文件：tty_io.c

一、tty子系统

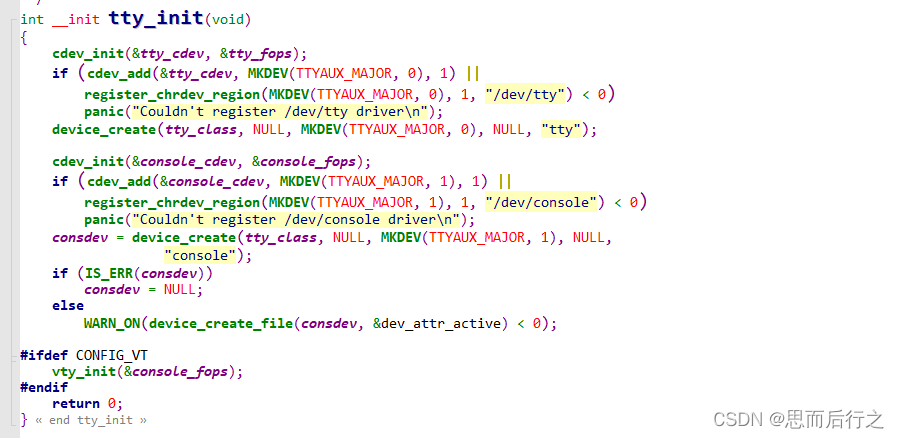

开机添加了2个次设备号为0和1的字符设备，即/dev/tty和/dev/console。
在这里插入图片描述

二、分配tty驱动接口alloc_tty_driver

最终调用的__tty_alloc_driver分配
先分配一个tty_driver
在这里插入图片描述

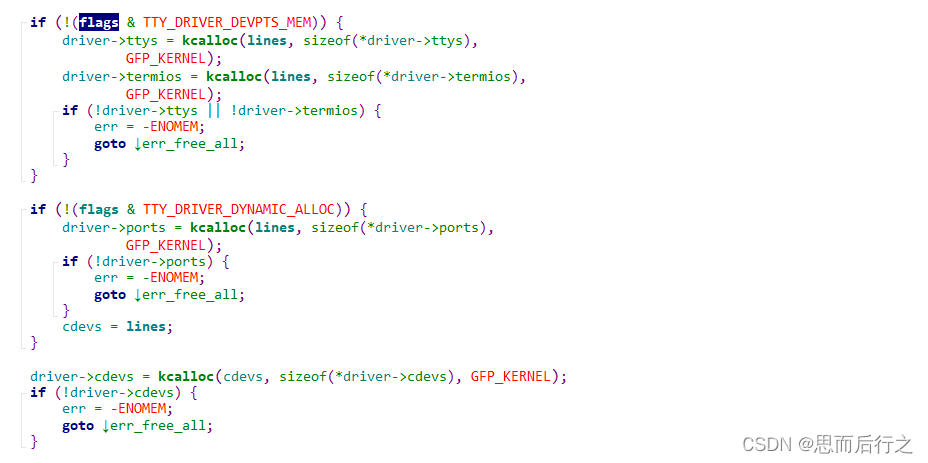

因为flags为0，所以将会分配指定lines数量的ttys，termios，ports，并且cdevs将会用lines赋值，cdevs也将分配lines个。
在这里插入图片描述

三、注册tty驱动接口tty_register_driver

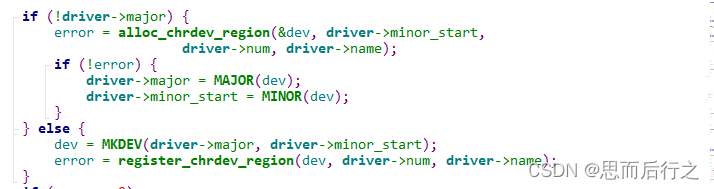

获取设备号，指定了主设备，次设备，，将走else
在这里插入图片描述

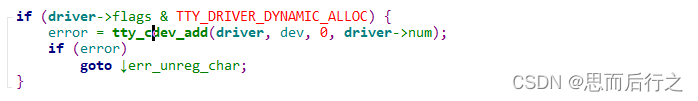

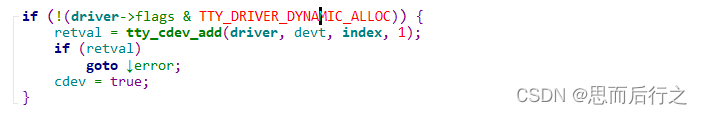

如果TTY_DRIVER_DYNAMIC_ALLOC被置位了，那么将会添加一个字符设备。
这里在分析serial核心的时候，没有找到对TTY_DRIVER_DYNAMIC_ALLOC置位，那么字符设备是什么
