一、 MIPI C-PHY 诞生记：拯救手机摄像头的带宽危机

当D-PHY扛不住4K/120帧时，三线黑科技如何杀出重围

一、移动设备的“带宽饥饿症”

“从480p到8K——摄像头进化史就是带宽的血泪史”

  1. 分辨率爆发式增长

    • 2010年：主流手机摄像头 500万像素 （720p视频）→ 带宽需求 ≤1 Gbps
    • 2023年：小米13 Ultra 一英寸大底+5000万像素 ，支持 8K/30帧视频 → 单摄带宽需求 >12 Gbps
    • 算一笔账 ：
    8K 视频（7680×4320）@ 30fps
RAW12 数据量 = 7680×4320×12bit×30 = 11.9 Gbps！

  2. 高帧率与计算摄影的夹击

    • 慢动作视频：1080p/960fps → 瞬时带宽暴增 32倍

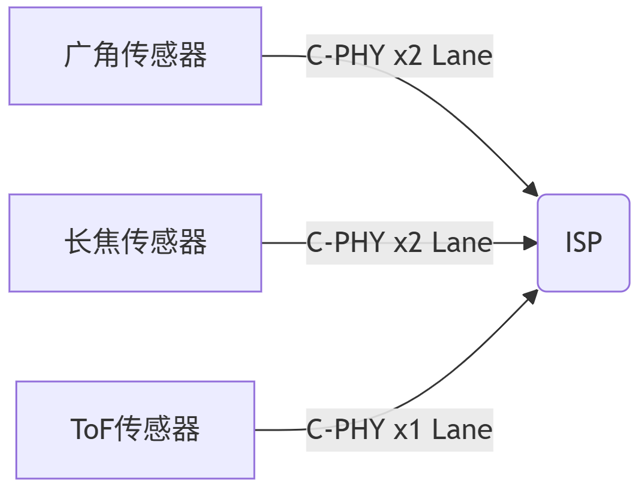

    • 多摄协同：三摄同时工作（广角+超广角+长焦）→ 带宽叠加
    • HDR合成 ：单帧需传输3-5张不同曝光图像 → 数据量翻倍

结论 ：旗舰手机摄像头接口带宽需求 5年增长20倍 ，传统方案已到极限！
