网络磁盘共享设备iscsi
1.
SCSI 支持从客户端通过 IP 向远程服务器上的 iscsi 存储设备发送SCSI 命令。iscsi限定名称用于确定发起端和目标，并采用 iqn.yyyy-mm.{reverse domain}:label 的格式。
默认情况下 , 网络通信是至 iSCSI 目标上的端口 3260/tcp 的明文端口

iSCSI 发起端 : 需要访问原始 SAN 存储的客户端
iSCSI 目标 : 从 iSCSI 服务器提供的远程硬盘磁盘 , 或“目标门户”
iSCSI 目标门户 : 通过网络向发起端提供目标的服务器。
IQN:“iSCSI 限定名称”。每个发起端和目标需要唯一名称进行标识最好的做法是使用一个在 Internet 上可能独一无二的名称

##################
2.iscsi的目标配置
服务端：在进行配置之前，先检查yum源是否和系统版本一致，该配置对yum源要求严格，必须使用和本机系统版本一致的yum源

	fdisk -l				查看可分区的设备
	fdisk /dev/vdb			从vdb上划出一个分区

在这里插入图片描述

	yum install targetcli -y

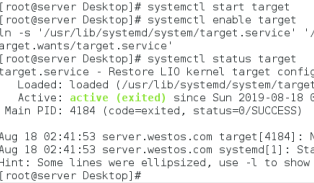

	systemctl enable target
	systemctl start target

在这里插入图片描述

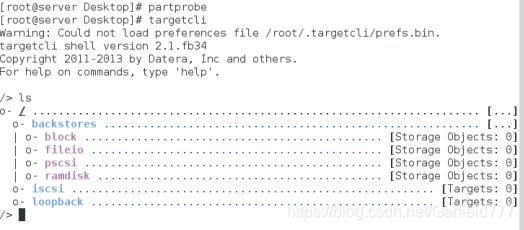

targetcli

/> ls

在这里插入图片描述

/> /backstores/block create westos:storge1 /dev/vdb1
创建共享设备
/> iscsi/ create iqn.2019-08.com.westos:storage1
全局名称设定，iqn的格式有严格限定

在这里插入图片描述

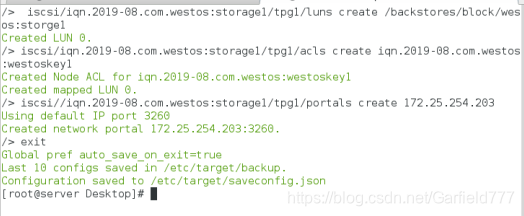

/> /iscsi/iqn.2019-08.com.westos:storage1/tpg1/luns create /backstores/block/westos:storge1
将全局名称设定和设备相关联
/> iscsi/iqn.2019-08.com.westos:storage1/tpg1/acls create iqn.2019-08.com.westos:westoskey1
安全控制，密钥，拥有钥匙才能进行连接
/> /iscsi/iqn.2019-08.com.westos:storage1/tpg1/portals create 172.25.254.203（发起端的ip）
开放端口
/> exit

在这里插入图片描述

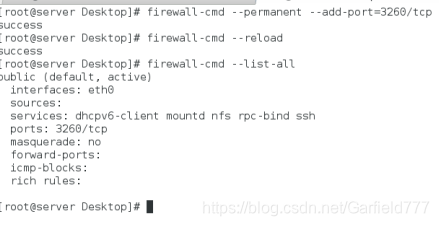

		火墙允许3260端口
		firewall-cmd  --permanent --add-port=3260/tcp
		firewall-cmd --reload

在这里插入图片描述
客户端：

		vim /etc/iscsi/initiatorname.iscsi
		InitiatorName=iqn.2019-08.com.westos:westoskey1
		写入密钥，和服务端对接

在这里插入图片描述

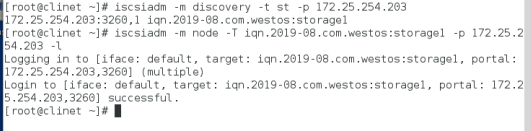

	iscsiadm -m discovery -t st -p 172.25.254.203	确认文件中是否写入密钥
	iscsiadm -m node -T iqn.2019-08.com.westos:storage1 -p 172.25.254.203 -l
					登录

在这里插入图片描述

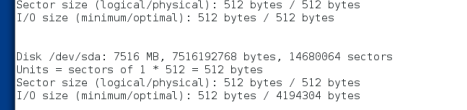

		fdisk -l			查看是否出现网络共享磁盘

在这里插入图片描述

		fdisk /dev/sda   		对网络磁盘进行分区

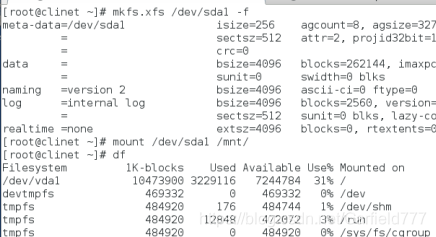

		mkfs.xfs /dev/sda1    	格式化
		mount /dev/sda1 /mnt    临时挂载

在这里插入图片描述

永久挂载

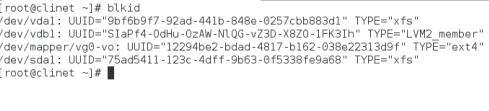

			blkid   确定设备UUID挂载，而不是/dev/sd*设备名称

在这里插入图片描述

			设定永久挂载需要编辑配置文件
			vim /etc/fstab
			UUID=     /mnt  xfs   default,_netdev  0  0
			,_netdev 是为了告诉系统这是一个网络设备

每次引导时显示的设备名称都不同。具体取决于iSCSI设备通过网络进行响应的程序。如果按设备名称挂载，这会导致使用错误的设备。

在这里插入图片描述
##############################
3.网络共享磁盘的删除

		客户端安装软件树
		yum install tree -y

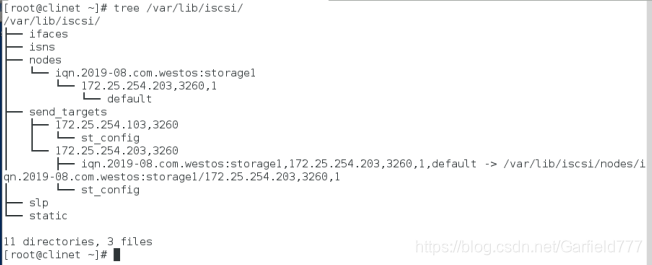

		tree /var/lib/iscsi/			查看当前iscsi 的情况

在这里插入图片描述

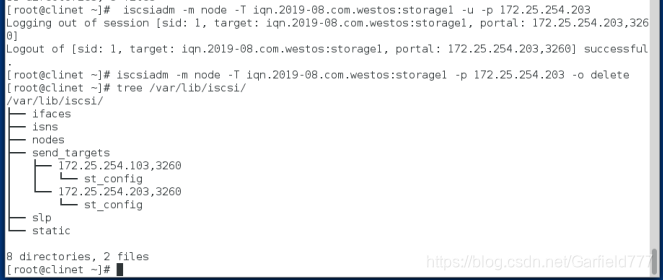

		iscsiadm -m node -T iqn.2019-08.com.westos:storage1 -u -p 172.25.254.203
		但是只这样删除的话在服务重启后会再次连接
		iscsiadm -m node -T iqn.2019-08.com.westos:storage1 -p 172.25.254.203 -o delete
		删除iscsi目标的本地记录，以永久断开连接

在这里插入图片描述
