立方体纹理(Cubemap)

是环境映射(EnvironmentMapping)一种实现方式。
纹理采样:对立方体采样需要提供一个三维的纹理坐标,这个三维纹理坐标表示了我们在世界空间下的一个3D、方向。

天空盒子

Skybox是游戏中模拟背景的一种方法,每个面使用的技术就是立方体纹理映射技术。

创建用于环境映射的立方体纹理

1.提供一张具有特殊布局的纹理,类似于立方体展开图的交叉布局、全景布局等。我们需要将TextureType设置为Cubemap
2.使用Camera.RenderToCubemap方法实现,此方法可以把任意位置观察到的场景存储到6张图像中,从而创建出该位置上的立方体纹理。将创建的立方体纹理存入一个Cubemap中。

反射

在我们的shader中加入一个模拟反射的环境映射纹理。对立方体的纹理使用CG中的texCUBE函数进行采样。

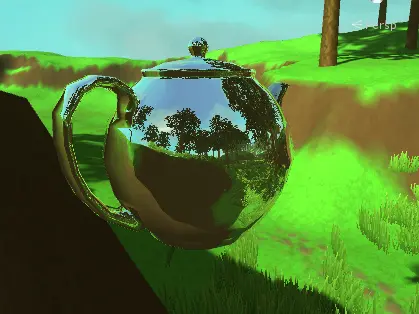

我们最终得到图中结果


折射

折射光的定律如下:


斯涅尔定律(Snells Law).PNG

在模拟反射的时候,我们根据公式将反射光乘以一个折射率的比值来得到折射的光。
