本文介绍了STM32f4Discovery开发板上USART1的配置方法。特别关注PA9和PA10作为usbotg功能引脚的应用，并指出PB6和PB7也可以用作USART1的替代引脚。此外，文章还解释了PA9引脚因连接到LED和电容器而可能影响其串行通信性能的原因。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

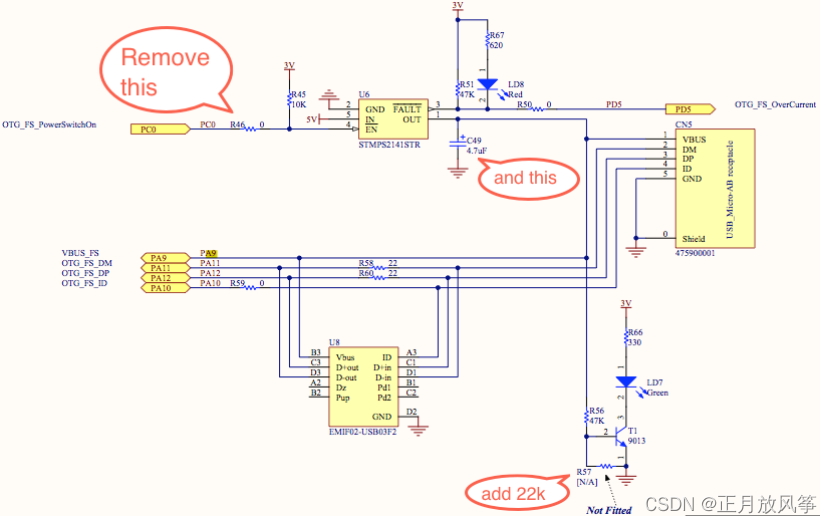

PA9和PA10两个引脚使用了usb otg功能。STM32f4Discovery示意图显示，此USART上串行TX的默认引脚为PA9。它被连接到一个LED和一个4.7uF的电容器（C49）。该引脚用于USB OTG端口上的VBUS线。电容器意味着该引脚根本无法执行任何有用的串行速度。在板子最下方microUSB附近可以看到u8芯片以及led7。USART1不仅仅适用PA9和PA10，也使用PB6，PB7口 尝试一下发现可用。
在这里插入图片描述
参考：https://micromouseonline.com/2013/05/05/using-usart1-on-the-stm32f4discovery/
