GLFore动平衡仪600校正对高精度传动轴的安装

最新推荐文章于 2024-06-25 16:52:53 发布
原创 最新推荐文章于 2024-06-25 16:52:53 发布 · 1.1k 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

GLFore动平衡仪N600在高精度传动轴装配中用于检测和校正误差，避免拆卸导致的精度下降。这款便携式数据采集现场动平衡仪提供多种测量功能，如总振值测量、FFT频谱分析、动平衡等，适用于各种旋转机械的预测性维修。其7英寸彩色LCD显示屏和图形化界面使得操作更为直观简便。

         有些高精度传动轴部件在装配时，其左、右两组滚动轴承及其挡圈、滚动轴承外环、轴等零件的相对位置是以误差相消法来保证的，所以这个时候格GLFore动平衡仪N600也能派上用场来检测这之间的一个误差，为了避免因拆卸不当而降低装配精度，N600仪器不需要工作人员把各个零部件都拆开来检测，如果拆卸台周围的场地不能保持清洁，那拆卸下来的零部件将不能保证其再次安装的准确性，从而也给矫正带来不必要的麻烦，所以为了保证传动轴的高精度，最好是使用GLFore动平衡仪N600，各个方面来讲都更方便，快捷，精度高。达到客户满意的效果。

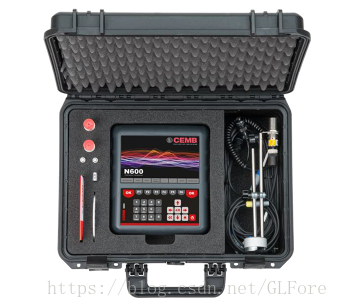

        业界首屈一指的便携式、手持式数据采集现场动平衡仪N600数据采集现场动平衡仪能够处理各行业中要求在旋转机械上执行预测性维修的任务，使采集、分析、校正和共享机器状态数据更为容易。它同时配备有7英寸彩色高分辨LCD显示屏，图形化操作界面让操作变得更加直观简便。



 技术规格：
    功能:
     总振值测量 (速度、加速度、位移)
     振动相位测量
     FFT频谱分析
     起停车测试
    单双面动平衡
     时域波形

输入
   2个振动测量通道
  (可接加速度、速度、涡流传感器, any signal max. 5V-PP)
   1个激光转速通道
   2个USB  端口用于传输数据


 振动测量功能
    可预设频段进行振动总值测量(10-1000Hz; 3-300Hz; 10-10000Hz  或自定义，范围在3-20000Hz)
    测量 1x  振动总值和相位
    测量转子转速


 FFT  频谱分析
    FFT频谱分析(手动/设置触发)
    最大可设频率 (25; 100; 500; 1000Hz; 2.5; 5; 10; 15kHz)
    分辨率 (100; 200; 400; 800; 1600; 3200 lines)
    平均次数: 1-16次可调
    主要峰值列表


 监测– 数据记录功能
    录制及显示振动总值趋势
    录制及显示振动趋势和相位的变化关系


 动平衡功能
    单、双面动平衡功能
    图形化测量界面
    平衡转速高达250000RPM
    矢量分解功能
    加重及去重2种配重方式

想要了解更多GLFore动平衡仪N600，请点击：www.glfore.com
