在建筑信息模型(BIM)与地理信息系统(GIS)深度融合的趋势下,将Revit格式的BIM数据导入GIS平台中,能够实现建筑模型与地理空间信息的高效整合,为项目规划、设计、施工及运维提供全面而准确的信息支持。本文将为大家详细介绍如何在GISBox中导入Revit格式的BIM数据。
一、BIM数据的定义

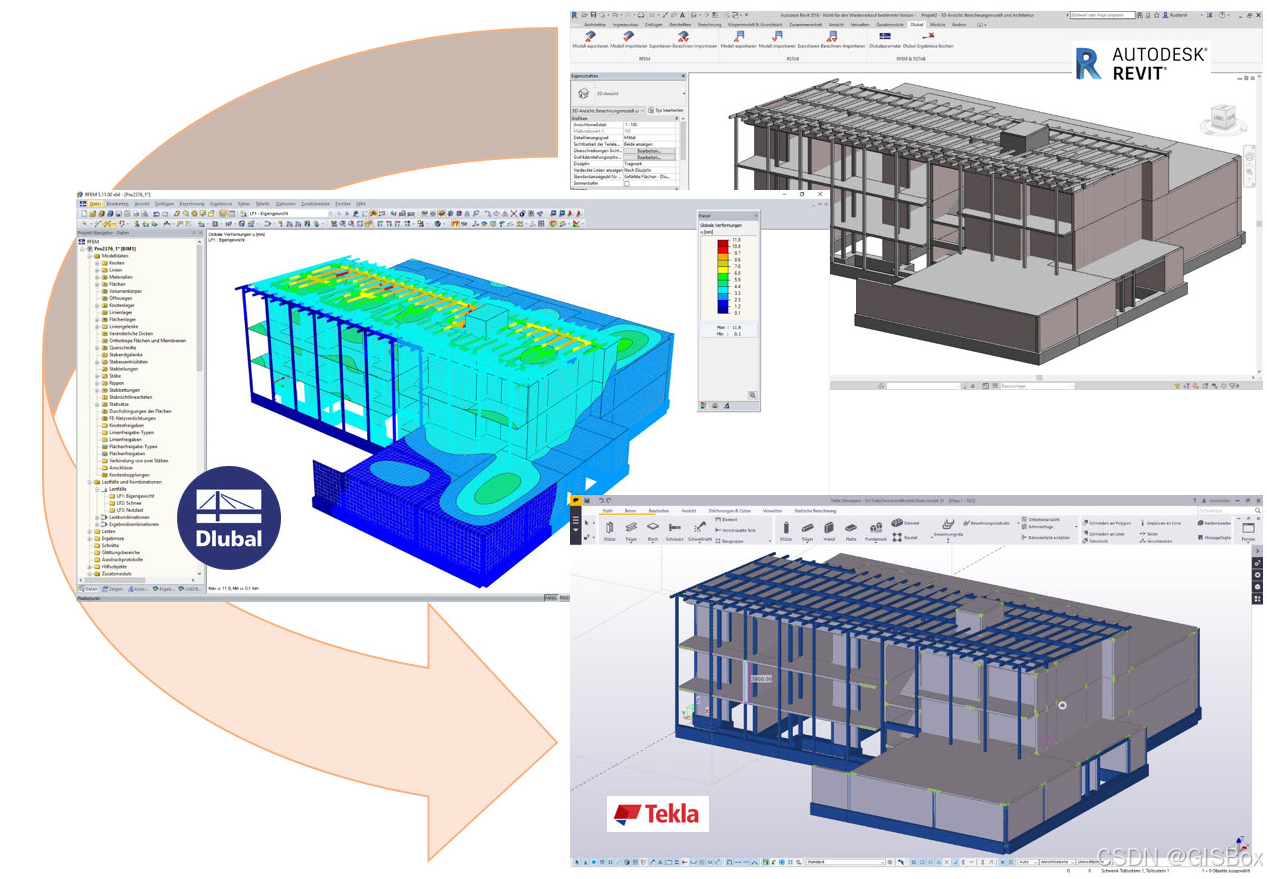

建筑信息模型(BIM)数据是一种数字化的多维信息集合,它以三维模型为载体,集成了建筑从规划设计、施工建造到运营维护全生命周期的几何形状、空间关系、物理属性、功能特性等各类信息。BIM 数据具有可视化、协调性、模拟性、优化性和可出图性等特点,能够有效提升项目各参与方之间的协同效率,减少信息传递误差,降低项目风险。从商业综合体的精细化设计,到桥梁、隧道等基础设施的施工管理,已广泛应用于建筑工程领域。
二、GISBox的优势
GISBox是集高效性、灵活性与易用性为一体的地理信息系统工具箱。支持多种主流GIS文件格式,如Shapefile、GeoTIFF、OSGB、RVT等,能够实现多格式数据的一站式无缝转换与处理。
面对体量巨大的OSGB格式模型,GISBox具备轻量化服务,通过重建顶层、定点压缩和ktx2纹理压缩功能,让超大体量模型也能实现秒加载。
在实时编辑方面,对倾斜摄影(OSGB 格式)数据的处理得心应手,用户可快速进行破面修复、河床下压、地形对齐等操作,极大提升三维模型编辑效率。
GISBox还支持3DTiles、Terrain、WMTS等多种主流发布协议,且全程免费发布,发布后自动生成服务地址,服务地址可以被应用到Cesium等GIS平台中,也可以应用于一些数字孪生项目搭建平台中去,比如山海鲸可视化。
三、具体导入步骤
1. 新建场景

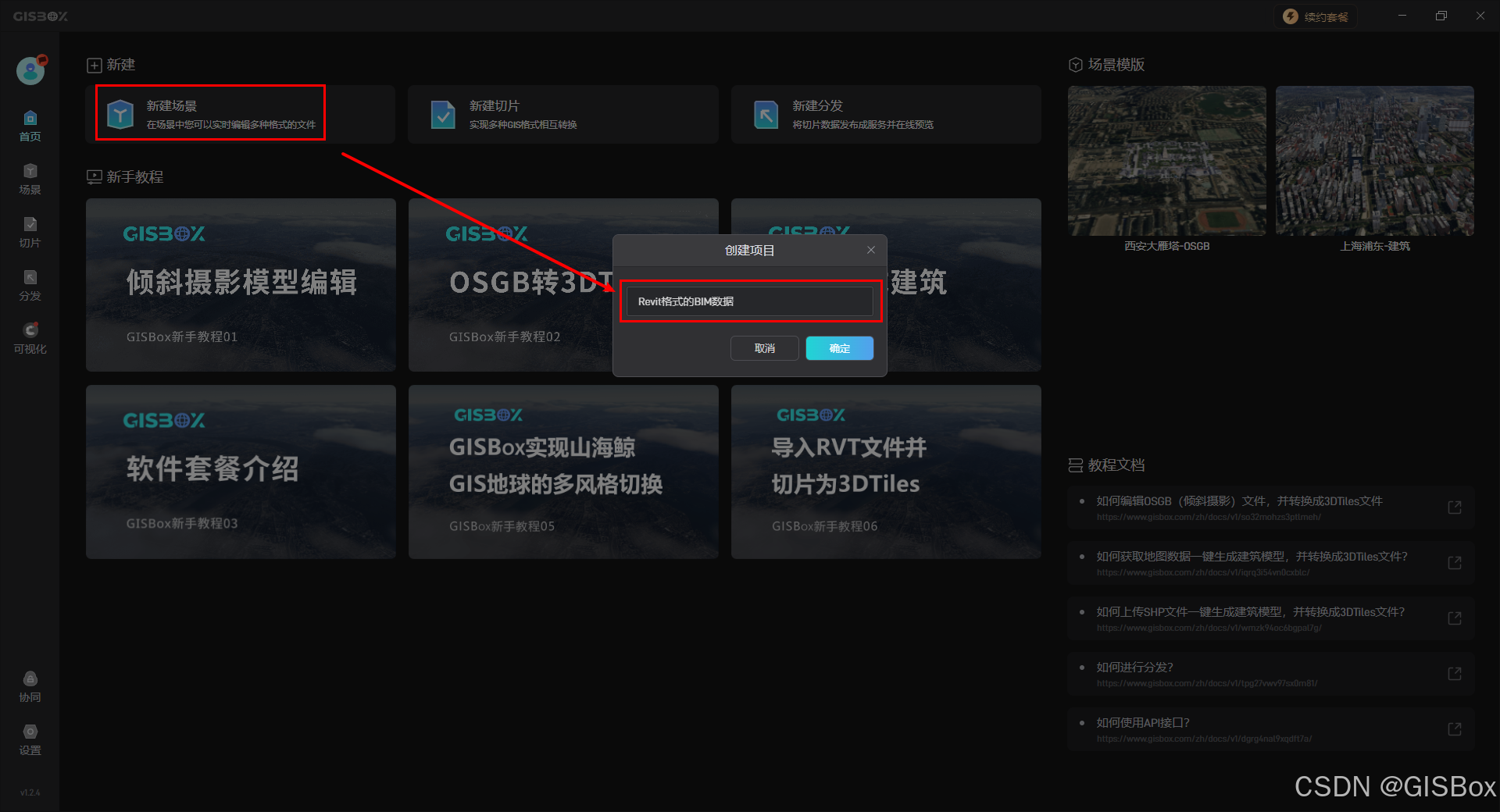

打开GISBox软件后,首页界面展示核心功能。在顶部导航栏的“新建”功能模块中,选择“新建场景”选项后,将弹出场景配置窗口。我们需要输入场景的名称方便后续的查找与管理。
2. 选择文件类型

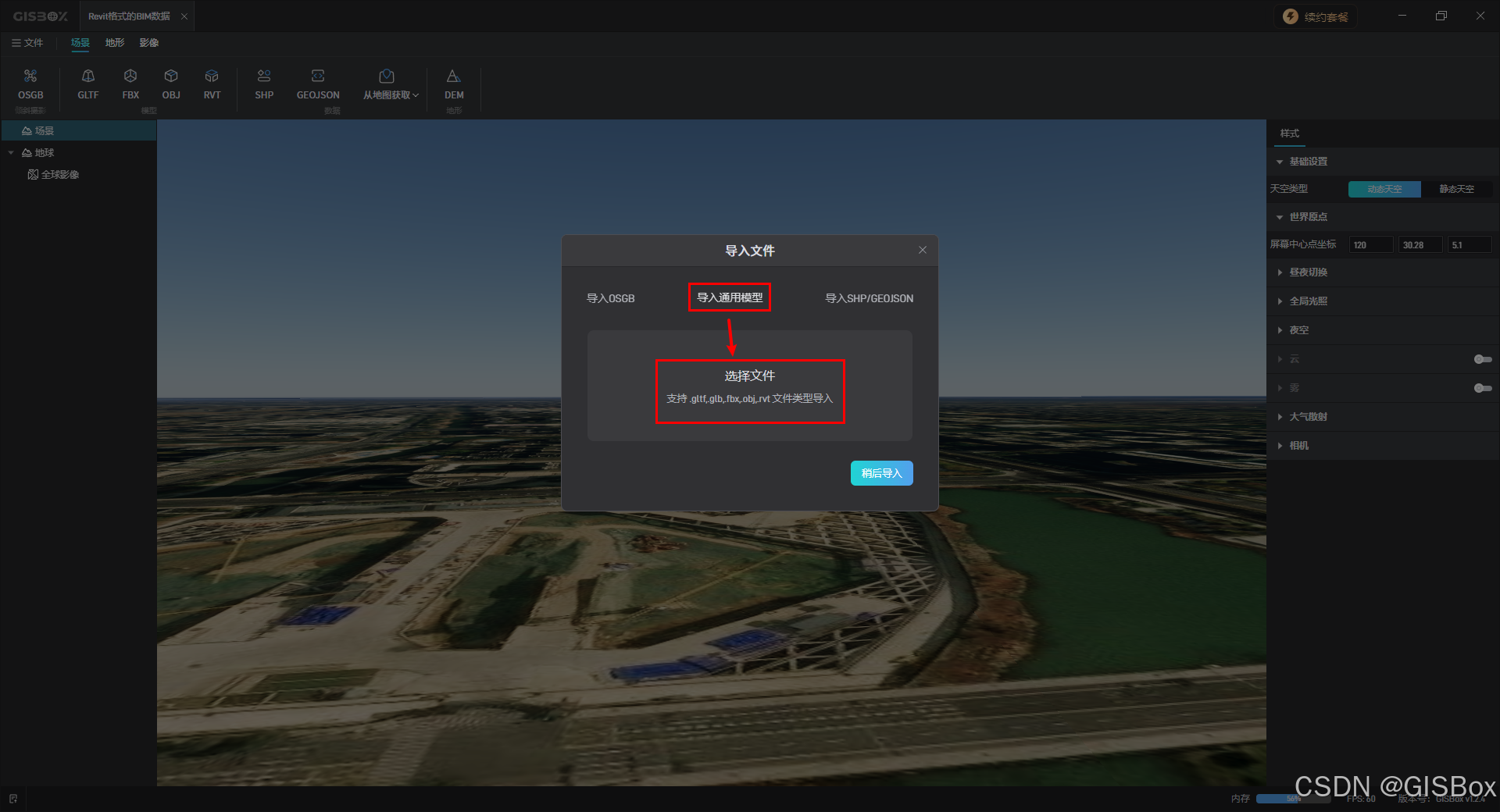

此时软件会提示我们导入OSGB/通用模型/SHP/GeoJSON文件,我们可以选择相应类型的文件进行导入,也可以点击下方的“稍后导入”按钮,这里选择导入通用模型,然后添加本地的rvt文件。
3. 编辑模型

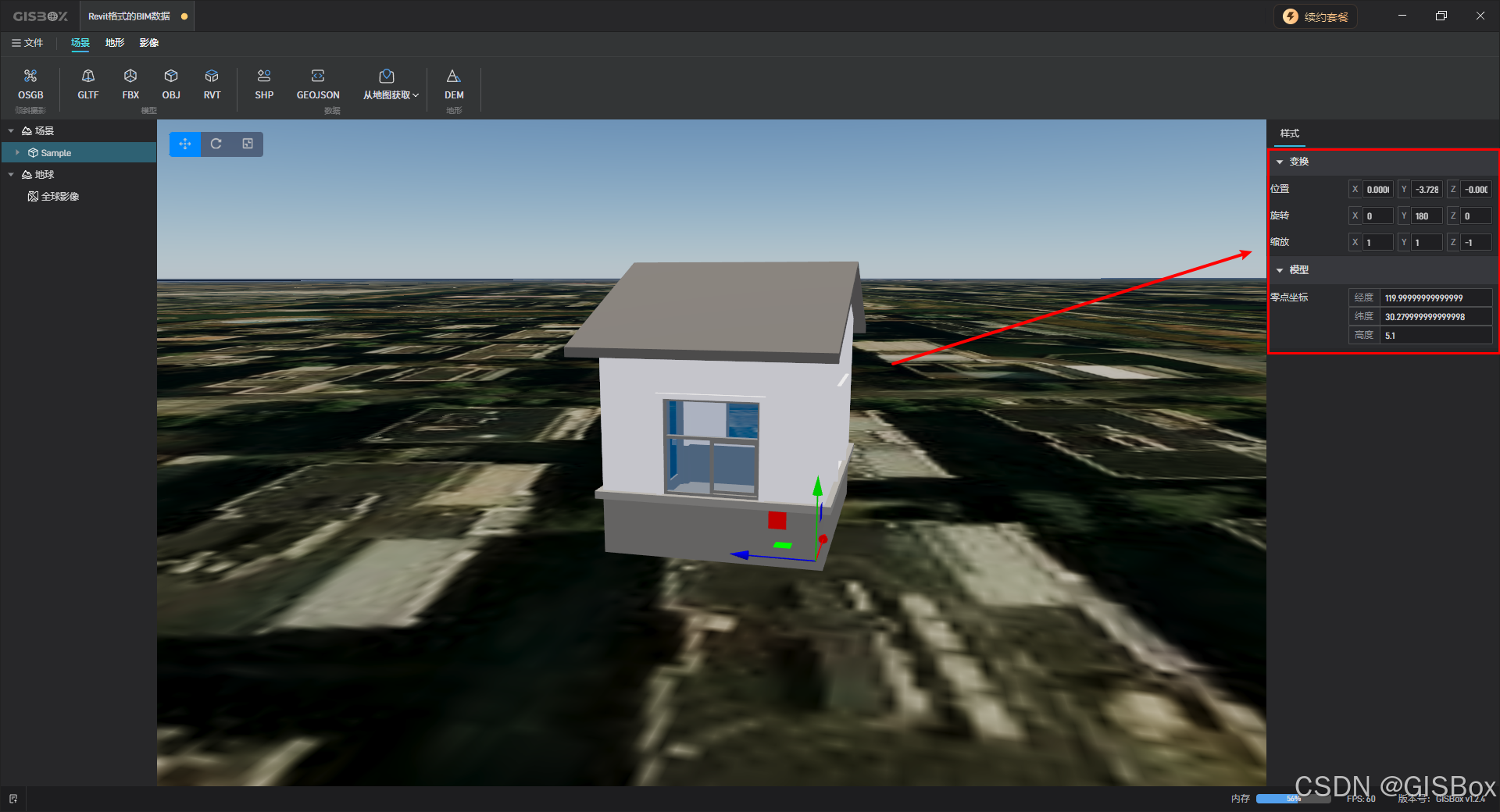

导入完成后,场景中会显示相应的模型,我们可以使用鼠标拖动来调节模型的位置,也可以在右侧的样式里调节模型的位置、旋转、缩放和零点坐标。

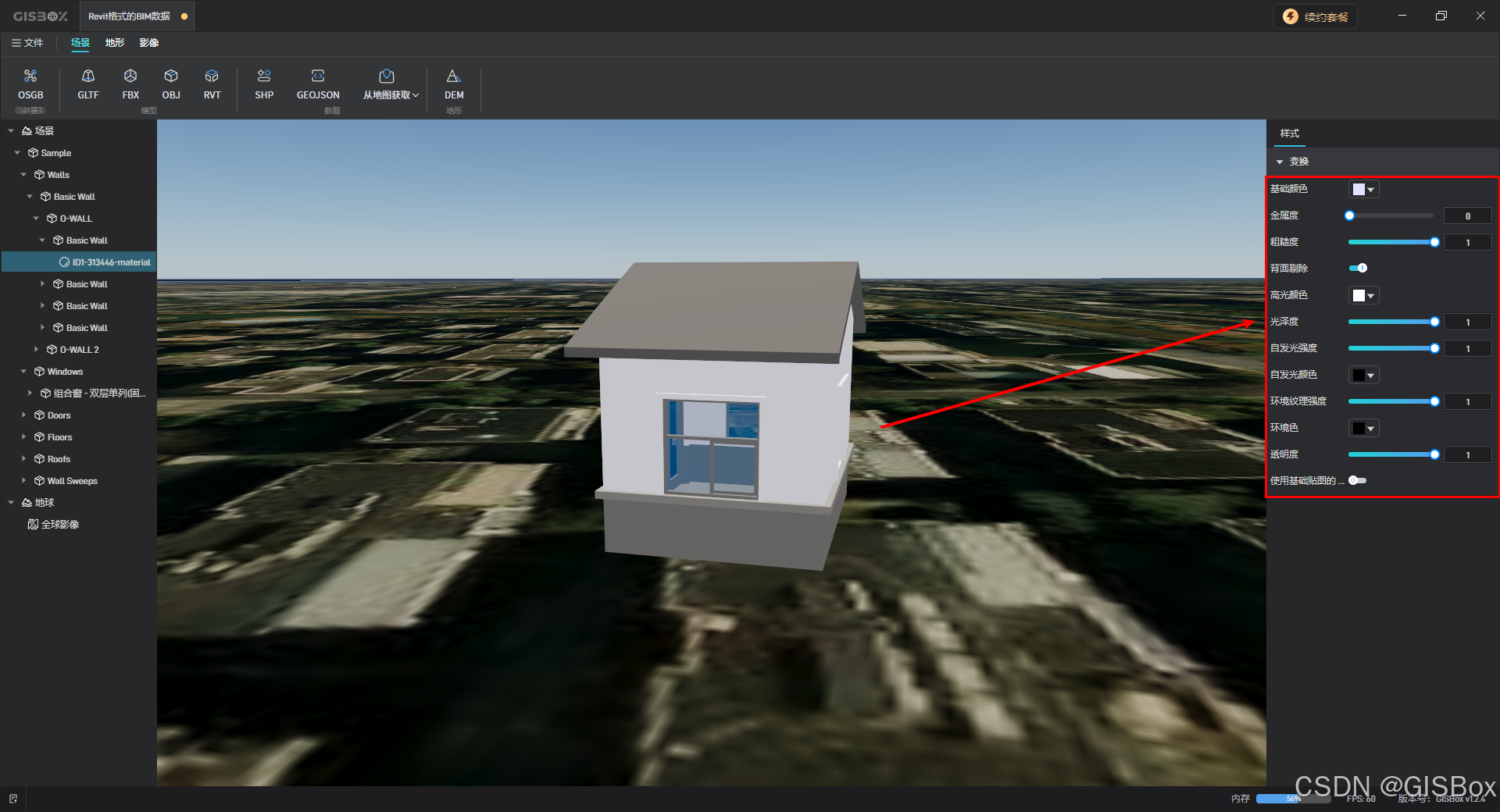

在左侧图层面板里选中模型的具体材质后,右侧样式也会发生相应的变化,我们可以调节材质的具体设置项,如:基础颜色、金属度、粗糙度、背面剔除和透明度等。
四、总结
通过GISBox导入Revit格式BIM数据,可实现建筑模型与地理空间信息的高效整合。从新建场景、选择文件类型到完成模型编辑,平台凭借多格式兼容、轻量化处理及实时编辑等功能,为项目全周期管理提供了精准的数据支撑,实现BIM数据的高效处理。
