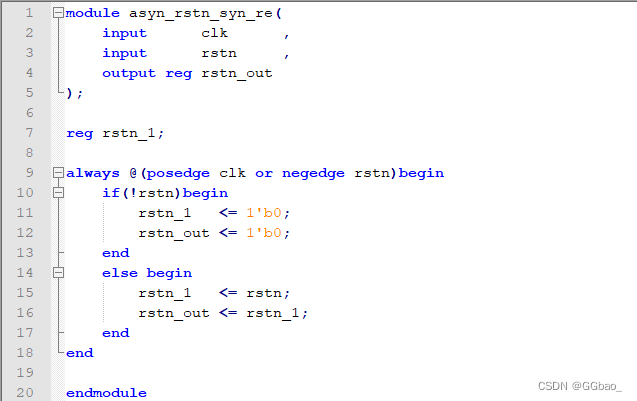

异步复位同步释放

(1条消息) 芯片设计全流程知识点总结_GGbao_的博客-优快云博客

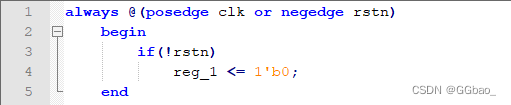

        异步复位同步释放在always语句块里为：

        当异步复位信号到来时，寄存器 reg_1 会被直接拉低，这是不会产生问题的，当rstn下降沿和clk上升沿同时到来时，如果rstn比clk先到来一瞬间，且原来的reg_1信号为1，reg_1会被拉低为0，后一瞬间，clk来了，因为前一瞬间的reg_1值被拉低了，所以在clk到来时，一定有set_up不满足要求...

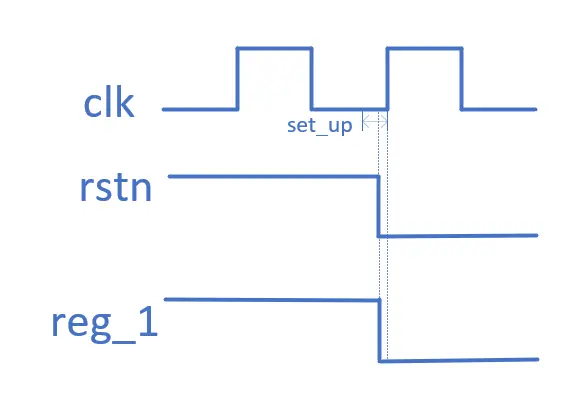

        但是，一进always 语句块后，由于rstn是0，所以reg_1会被赋值为0，还是0。也就是说不管我reg_1的set_up / hold满不满足要求，reg_1都会被重置到0，不会有任何问题，如图所示：

综上所述，异步复位信号是不会产生问题的，但是为什么要同步释放？是释放信号会出问题吗？

        答：是的，当rstn释放的时候（从0变1）时，如果rstn释放边沿和clk释放边沿很接近，那么就会出现亚稳态，而亚稳态在电路里面是非常致命的，在亚稳态采样到的数据是不准确的，而电路中一个不准确的值，会导致这后面的所有值都不准确。

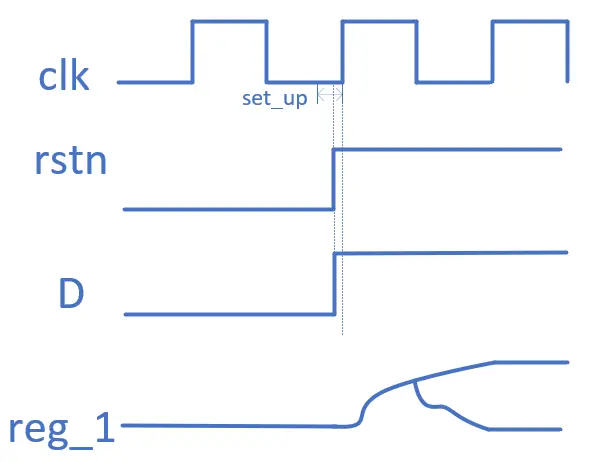

当rstn释放的时候，寄存器的输入端D可能因为某个组合逻辑电路和rstn有关系，导致D随rstn同步拉高。那在clk上升沿到来的时候，就会有D的set_up不满足，出现亚稳态，边沿采样的时候，输出reg_1不知道该采D=0的信号还是D=1的信号，所以不妨打两拍，不着急在rstn释放的时候采样，用两个寄存器来延迟两个周期，等到数据D稳定了之后再同步拉高rstn采样。
