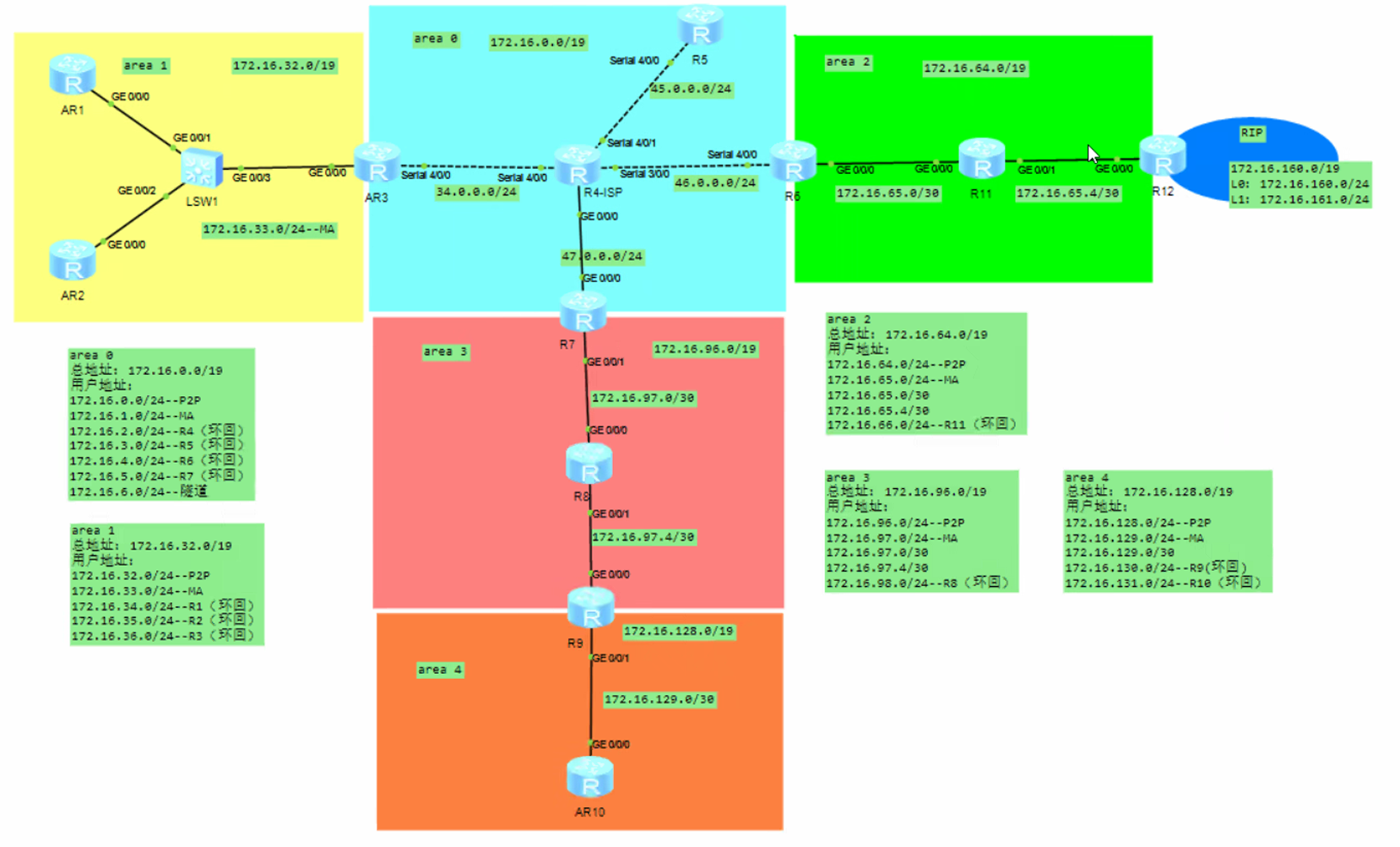

实验拓扑及网段划分

配置及分析

接口IP配置

[r1]int g0/0/0

[r1-GigabitEthernet0/0/0]ip add 172.16.33.1 24

[r1-GigabitEthernet0/0/0]int l0

[r1-LoopBack0]ip add 172.16.34.1 24

[r2]int g0/0/0

[r2-GigabitEthernet0/0/0]ip address 172.16.33.2 24

[r2-GigabitEthernet0/0/0]int l0

[r2-LoopBack0]ip add 172.16.35.1 24

[r3]int g0/0/0

[r3-GigabitEthernet0/0/0]ip add 172.16.33.3 24

[r3-GigabitEthernet0/0/0]int l0

[r3-LoopBack0]ip add 172.16.36.1 24

[r3-LoopBack0]int s 4/0/0

[r3-Serial4/0/0]ip add 34.0.0.3 24

[r4]int s4/0/0

[r4-Serial4/0/0]ip add 34.0.0.4 24

[r4-Serial4/0/0]int s4/0/1

[r4-Serial4/0/1]ip add 45.0.0.4 24

[r4-Serial4/0/1]int s3/0/0

[r4-Serial3/0/0]ip add 46.0.0.4 24

[r4-Serial3/0/0]int g0/0/0

[r4-GigabitEthernet0/0/0]ip add 47.0.0.4 24

[r4-GigabitEthernet0/0/0]int l0

[r4-LoopBack0]ip add 172.16.2.1 24

[r5]int s4/0/0

[r5-Serial4/0/0]ip add 45.0.0.5 24

[r5-Serial4/0/0]int l 0

[r5-LoopBack0]ip add 172.16.3.1 24

[r6]int s 4/0/0

[r6-Serial4/0/0]ip add 46.0.0.6 24

[r6-Serial4/0/0]int g0/0/0

[r6-GigabitEthernet0/0/0]ip add 172.16.65.1 30

[r6-GigabitEthernet0/0/0]int l0

[r6-LoopBack0]ip add 172.16.4.1 24

[r7]int g0/0/0

[r7-GigabitEthernet0/0/0]ip add 47.0.0.7 24

[r7-GigabitEthernet0/0/0]int g0/0/1

[r7-GigabitEthernet0/0/1]ip add 172.16.97.1 30

[r7-GigabitEthernet0/0/1]int l0

[r7-LoopBack0]ip add 172.16.5.1 24

[r8]int g0/0/0

[r8-GigabitEthernet0/0/0]ip add 172.16.97.2 30

[r8-GigabitEthernet0/0/0]int g0/0/1

[r8-GigabitEthernet0/0/1]ip add 172.16.97.5 30

[r8-GigabitEthernet0/0/1]int l0

[r8-LoopBack0]ip add 172.16.98.1 24

[r9]int g0/0/0

[r9-GigabitEthernet0/0/0]ip add 172.16.97.6 30

[r9-GigabitEthernet0/0/0]int g0/0/1

[r9-GigabitEthernet0/0/1]ip add 172.16.129.1 30

[r9-GigabitEthernet0/0/1]int l0

[r9-LoopBack0]ip add 172.16.130.1 24

[r10]int g0/0/0

[r10-GigabitEthernet0/0/0]ip add 172.16.129.2 30

[r10-GigabitEthernet0/0/0]int l 0

[r10-LoopBack0]ip add 172.16.131.1 24

[r11]int g0/0/0

[r11-GigabitEthernet0/0/0]ip add 172.16.65.2 30

[r11-GigabitEthernet0/0/0]int g0/0/1

[r11-GigabitEthernet0/0/1]ip add 172.16.65.5 30

[r11-GigabitEthernet0/0/1]int l0

[r11-LoopBack0]ip add 172.16.66.1 24

[r12]int g0/0/0

[r12-GigabitEthernet0/0/0]ip add 172.16.65.6 30

[r12-GigabitEthernet0/0/0]int l0

[r12-LoopBack0]ip add 172.16.160.1 24

[r12-LoopBack0]int l1

[r12-LoopBack1]ip add 172.16.161.1 24

指向r4的缺省路由

[r3]ip route-static 0.0.0.0 0 34.0.0.4

[r5]ip route-static 0.0.0.0 0 45.0.0.4

[r6]ip route-static 0.0.0.0 0 46.0.0.4

[r7]ip route-static 0.0.0.0 0 47.0.0.4

OSPF配置

[r1]ospf 1 router-id 1.1.1.1

[r1-ospf-1]a 1

[r1-ospf-1-area-0.0.0.1]net 172.16.33.1 0.0.0.0

[r1-ospf-1-area-0.0.0.1]net 172.16.34.1 0.0.0.0

[r2]ospf 1 router-id 2.2.2.2

[r2-ospf-1]a 1

[r2-ospf-1-area-0.0.0.1]net 172.16.33.2 0.0.0.0

[r2-ospf-1-area-0.0.0.1]net 172.16.35.1 0.0.0.0

[r3]ospf 1 router-id 3.3.3.3

[r3-ospf-1]a 1

[r3-ospf-1-area-0.0.0.1]net 172.16.33.3 0.0.0.0

[r3-ospf-1-area-0.0.0.1]net 172.16.36.1 0.0.0.0

[r5]ospf 1 router-id 5.5.5.5

[r5-ospf-1]a 0

[r5-ospf-1-area-0.0.0.0]

[r5-ospf-1-area-0.0.0.0]net 172.16.3.1 0.0.0.0

[r6]ospf 1 router-id 6.6.6.6

[r6-ospf-1]a 0

[r6-ospf-1-area-0.0.0.0]net 172.16.4.1 0.0.0.0

[r6-ospf-1-area-0.0.0.0]a 2

[r6-ospf-1-area-0.0.0.2]net 172.16.65.1 0.0.0.0

[r7]ospf 1 router-id 7.7.7.7

[r7-ospf-1]a 0

[r7-ospf-1-area-0.0.0.0]net 172.16.5.1 0.0.0.0

[r7-ospf-1-area-0.0.0.0]a 3

[r7-ospf-1-area-0.0.0.3]net 172.16.97.1 0.0.0.0

[r8]ospf 1 router-id 8.8.8.8

[r8-ospf-1]a 3

[r8-ospf-1-area-0.0.0.3]net 172.16.97.2 0.0.0.0

[r8-ospf-1-area-0.0.0.3]net 172.16.97.5 0.0.0.0

[r8-ospf-1-area-0.0.0.3]net 172.16.98.1 0.0.0.0

[r9]ospf 1 router-id 9.9.9.9

[r9-ospf-1]a 3

[r9-ospf-1-area-0.0.0.3]net 172.16.97.6 0.0.0.0

[r9]ospf 2 router-id 9.9.9.9

[r9-ospf-2]a 4

[r9-ospf-2-area-0.0.0.4]net 172.16.129.1 0.0.0.0

[r9-ospf-2-area-0.0.0.4]net 172.16.130.1 0.0.0.0

[r10]ospf 2 router-id 10.10.10.10

[r10-ospf-2]a 4

[r10-ospf-2-area-0.0.0.4]net 172.16.129.2 0.0.0.0

[r10-ospf-2-area-0.0.0.4]net 172.16.131.1 0.0.0.0

[r11]ospf 1 router-id 11.11.11.11

[r11-ospf-1]a 2

[r11-ospf-1-area-0.0.0.2]net 172.16.65.2 0.0.0.0

[r11-ospf-1-area-0.0.0.2]net 172.16.65.5 0.0.0.0

[r11-ospf-1-area-0.0.0.2]net 172.16.66.1 0.0.0.0

[r12]ospf 1 router-id 12.12.12.12

[r12-ospf-1]a 2

[r12-ospf-1-area-0.0.0.2]net 172.16.65.6 0.0.0.0

RIP配置

[r12]rip 1

[r12-rip-1]v 2

[r12-rip-1]undo summary

[r12-rip-1]net 172.16.0.0

重发布

[r9]ospf 1

[r9-ospf-1]import-route ospf 2

[r9-ospf-1]ospf 2

[r9-ospf-2]import-route ospf 1

[r12-ospf-1]import-route rip 1

MGRE配置

[r3]int t 0/0/0

[r3-Tunnel0/0/0]ip add 172.16.6.3 24

[r3-Tunnel0/0/0]tunnel-protocol gre p2mp

[r3-Tunnel0/0/0]source 34.0.0.3

[r3-Tunnel0/0/0]nhrp network-id 100

[r3]int t0/0/0

[r3-Tunnel0/0/0]nhrp entry multicast dynamic

[r3-Tunnel0/0/0]ospf network-type broadcast

[r3]ospf 1

[r3-ospf-1]a 0

[r3-ospf-1-area-0.0.0.0]net 172.16.6.3 0.0.0.0

[r5]int t0/0/0

[r5-Tunnel0/0/0]ip add 172.16.6.5 24

[r5-Tunnel0/0/0]tunnel-protocol gre p2mp

[r5-Tunnel0/0/0]source 45.0.0.5

[r5-Tunnel0/0/0]nhrp network-id 100

[r5-Tunnel0/0/0]nhrp entry 172.16.6.3 34.0.0.3 register

[r5-Tunnel0/0/0]ospf network-type broadcast

[r5-Tunnel0/0/0]ospf dr-priority 0

[r5-Tunnel0/0/0]ospf 1

[r5-ospf-1]a 0

[r5-ospf-1-area-0.0.0.0]net 172.16.6.5 0.0.0.0

[r6]int t0/0/0

[r6-Tunnel0/0/0]ip add 172.16.6.6 24

[r6-Tunnel0/0/0]tunnel-protocol gre p2mp

[r6-Tunnel0/0/0]source 46.0.0.6

[r6-Tunnel0/0/0]nhrp network-id 100

[r6-Tunnel0/0/0]nhrp entry 172.16.6.3 34.0.0.3 register

[r6-Tunnel0/0/0]ospf network-type broadcast

[r6-Tunnel0/0/0]ospf dr-priority 0

[r6-Tunnel0/0/0]ospf 1

[r6-ospf-1]a 0

[r6-ospf-1-area-0.0.0.0]net 172.16.6.6 0.0.0.0

[r7]int t0/0/0

[r7-Tunnel0/0/0]ip add 172.16.6.7 24

[r7-Tunnel0/0/0]tunnel-protocol gre p2mp

[r7-Tunnel0/0/0]source 47.0.0.7

[r7-Tunnel0/0/0]nhrp network-id 100

[r7-Tunnel0/0/0]nhrp entry 172.16.6.3 34.0.0.3 register

[r7-Tunnel0/0/0]ospf network-type broadcast

[r7-Tunnel0/0/0]ospf dr-priority 0

[r7-Tunnel0/0/0]ospf 1

[r7-ospf-1]a 0

[r7-ospf-1-area-0.0.0.0]net 172.16.6.7 0.0.0.0

ACL配置

[r3]acl 2000

[r3-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255

[r5]acl 2000

[r5-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255

[r6]acl 2000

[r6-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255

[r7]acl 2000

[r7-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255

NAT配置

[r3]int s4/0/0

[r3-Serial4/0/0]nat outbound 2000

[r6]int s4/0/0

[r6-Serial4/0/0]nat outbound 2000

[r5]int s4/0/0

[r5-Serial4/0/0]nat outbound 2000

[r7-acl-basic-2000]int g0/0/0

[r7-GigabitEthernet0/0/0]nat outbound 2000

域间路由汇总

[r3]ospf 1

[r3-ospf-1]a 1

[r3-ospf-1-area-0.0.0.1]abr-summary 172.16.32.0 255.255.224.0

[r3]ip route-static 172.16.32.0 19 NULL 0

[r7]ospf 1

[r7-ospf-1]a 3

[r7-ospf-1-area-0.0.0.3] abr-summary 172.16.96.0 255.255.224.0

[r7]ip route-static 172.16.96.0 19 NULL 0[r6]ospf 1

[r6]ospf 1

[r6-ospf-1]a 2

[r6-ospf-1-area-0.0.0.2]abr-summary 172.16.64.0 255.255.224.0

[r6]ip route-static 172.16.64.0 19 NULL 0

域外路由汇总

[r12]ospf 1

[r12-ospf-1]asbr-summary 172.16.160.0 255.255.224.0

[r12-ospf-1]q

[r12]ip route-static 172.16.160.0 19 NULL 0

[r9]ospf 1

[r9-ospf-1]asbr-summary 172.16.128.0 255.255.224.0

[r9-ospf-1]q

[r9]ip route-static 172.16.128.0 19 NULL 0

Area1配置为totally stub

[r1]ospf 1

[r1-ospf-1]a 1

[r1-ospf-1-area-0.0.0.1]stub no-summary

[r2]ospf 1

[r2-ospf-1]a 1

[r2-ospf-1-area-0.0.0.1]stub no-summary

[r3]ospf 1

[r3-ospf-1]a 1

[r3-ospf-1-area-0.0.0.1]stub no-summary

Area2和3配为totally nssa

[r6]ospf 1

[r6-ospf-1]a 2

[r6-ospf-1-area-0.0.0.2]nssa no-summary

[r11]ospf 1

[r11-ospf-1]a 2

[r11-ospf-1-area-0.0.0.2]nssa no-summary

[r12]ospf 1

[r12-ospf-1]a 2

[r12-ospf-1-area-0.0.0.2]nssa no-summary

[r7]ospf 1

[r7-ospf-1]a 3

[r7-ospf-1-area-0.0.0.3]nssa no-summary

[r8]ospf 1

[r8-ospf-1]a 3

[r8-ospf-1-area-0.0.0.3]nssa no-summary

[r9]ospf 1

[r9-ospf-1]a 3

[r9-ospf-1-area-0.0.0.3]nssa no-summary

[r9]ospf 2

[r9-ospf-2]default-route-advertise

加快收敛

ospf timer hello 5 //每个运行ospf的接口都要配

ospf区域安全认证

[r3-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123456

[r3-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher 123456

[r1-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher 123456

[r2-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher 123456

[r5-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123456

[r6-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123456

[r6-ospf-1-area-0.0.0.2]authentication-mode md5 1 cipher 123456

[r7-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123456

[r11-ospf-1-area-0.0.0.2]authentication-mode md5 1 cipher 123456

[r12-ospf-1-area-0.0.0.2]authentication-mode md5 1 cipher 123456

[r7-ospf-1-area-0.0.0.3]authentication-mode md5 1 cipher 123456

[r8-ospf-1-area-0.0.0.3]authentication-mode md5 1 cipher 123456

[r9-ospf-1-area-0.0.0.3]authentication-mode md5 1 cipher 123456

[r9-ospf-2-area-0.0.0.4]authentication-mode md5 1 cipher 123456

[r10-ospf-1-area-0.0.0.4]authentication-mode md5 1 cipher 123456

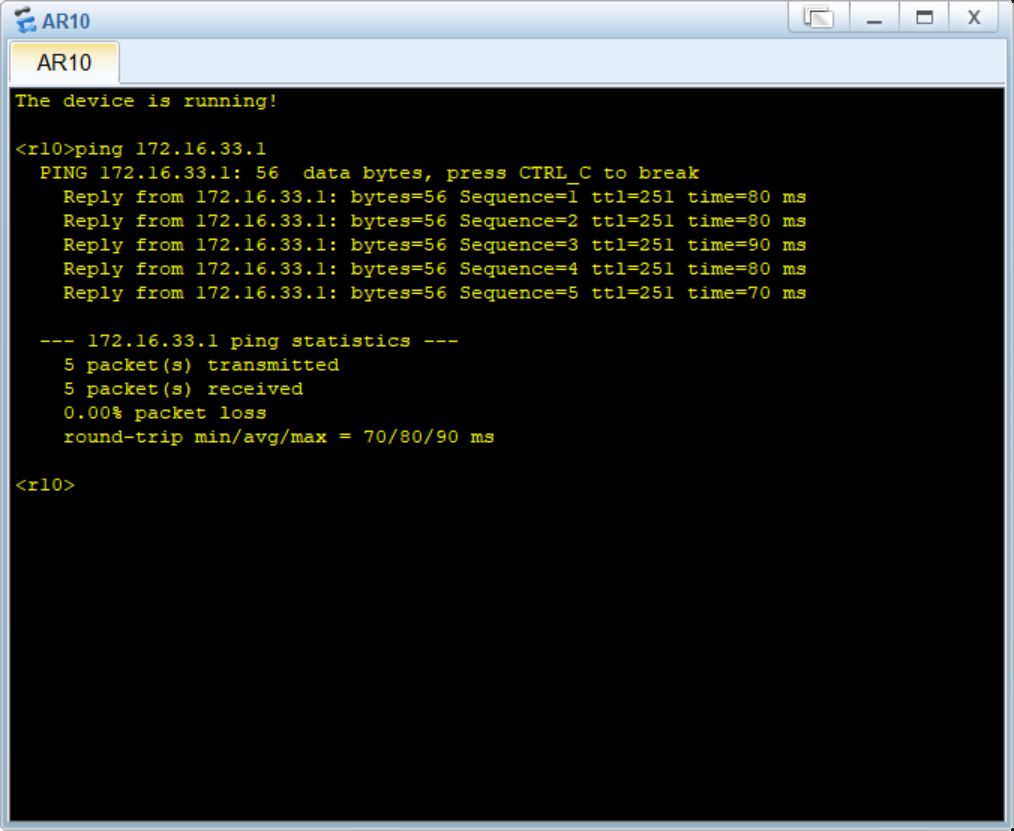

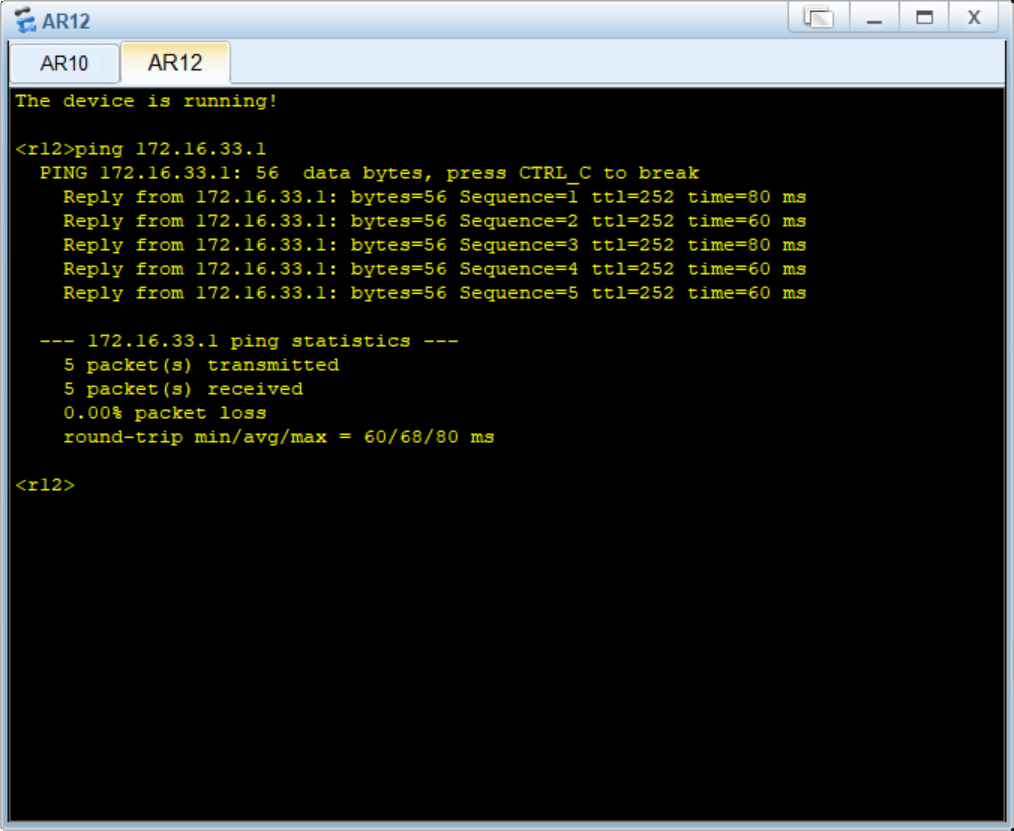

验证
