HCIP试验2

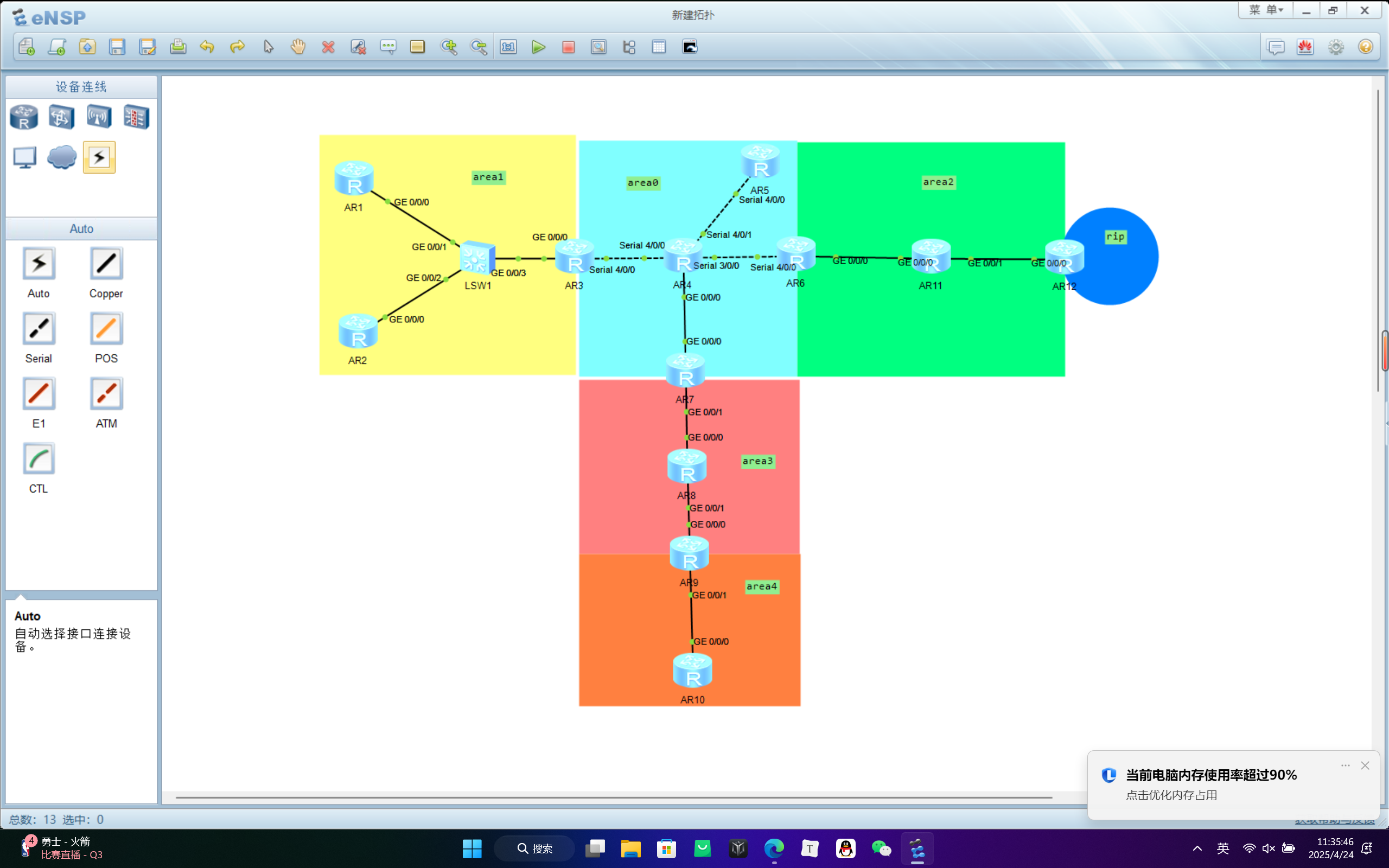

拓扑及题目

1.R5为ISP，其上只能配置IP地址;

   R5与其他所有直连设备间均使用公有IP;环回地址为100.1.1.1/3

2.R4设备为企业出口路由器

3.整个0SPF环境IP基于172.16.0.0/16划分

4.所有设备均可访问R5的环回;

5.减少LSA的更新里，加快收敛，保障更新安全

6.全网可达

需求分析

1.所有设备均可访问 R5 的环回
运用 OSPF ，或配置静态路由指向 100.1.1.1/3

2.整个 OSPF 环境 IP 基于 172.16.0.0/16 划分
对 172.16.0.0/16 进行子网划分

3.R5 与其他所有直连设备间均使用公有 IP
为 R5 及直连设备配置公有 IP 地址

4.R4 设备为企业出口路由器
在 R4 上配置与 R5 互联的路由策略、NAT 转换及安全策略

5.减少 LSA 的更新量，加快收敛，保障更新安全
划分 OSPF 区域，配置区域类型，启用路由认证

6.全网可达
配置 OSPF 动态路由或静态路由，确保网络各节点可达

配置

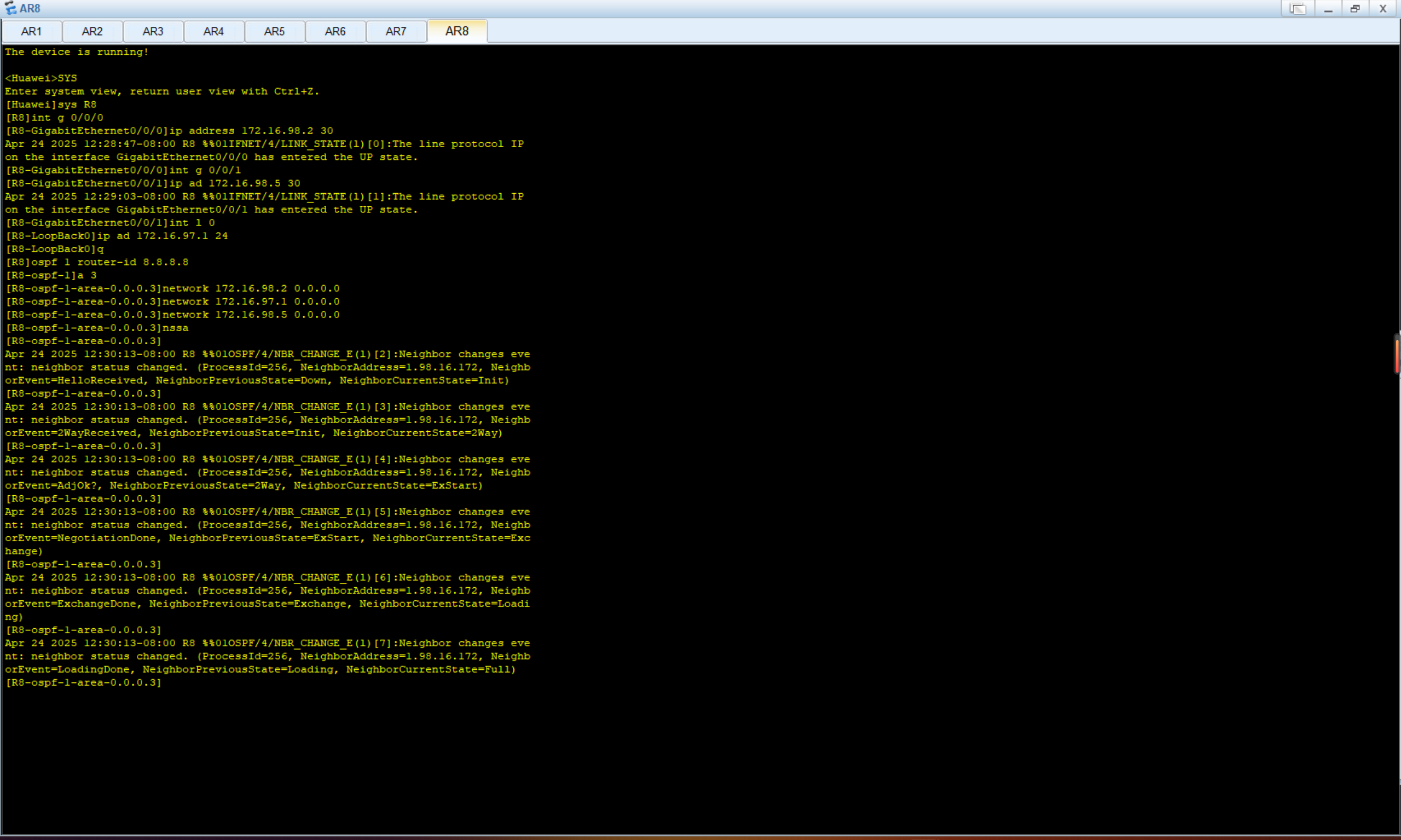

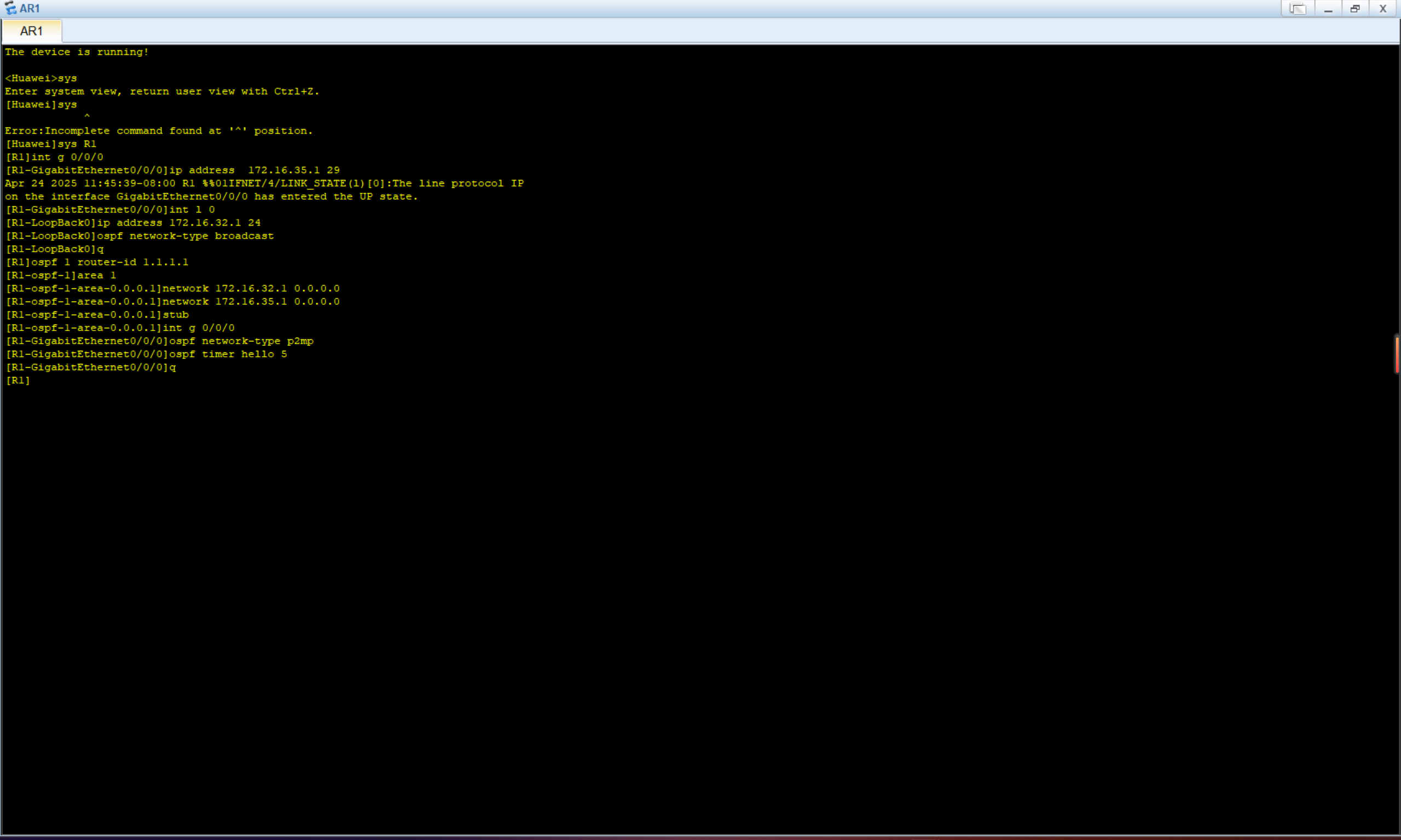

AR1

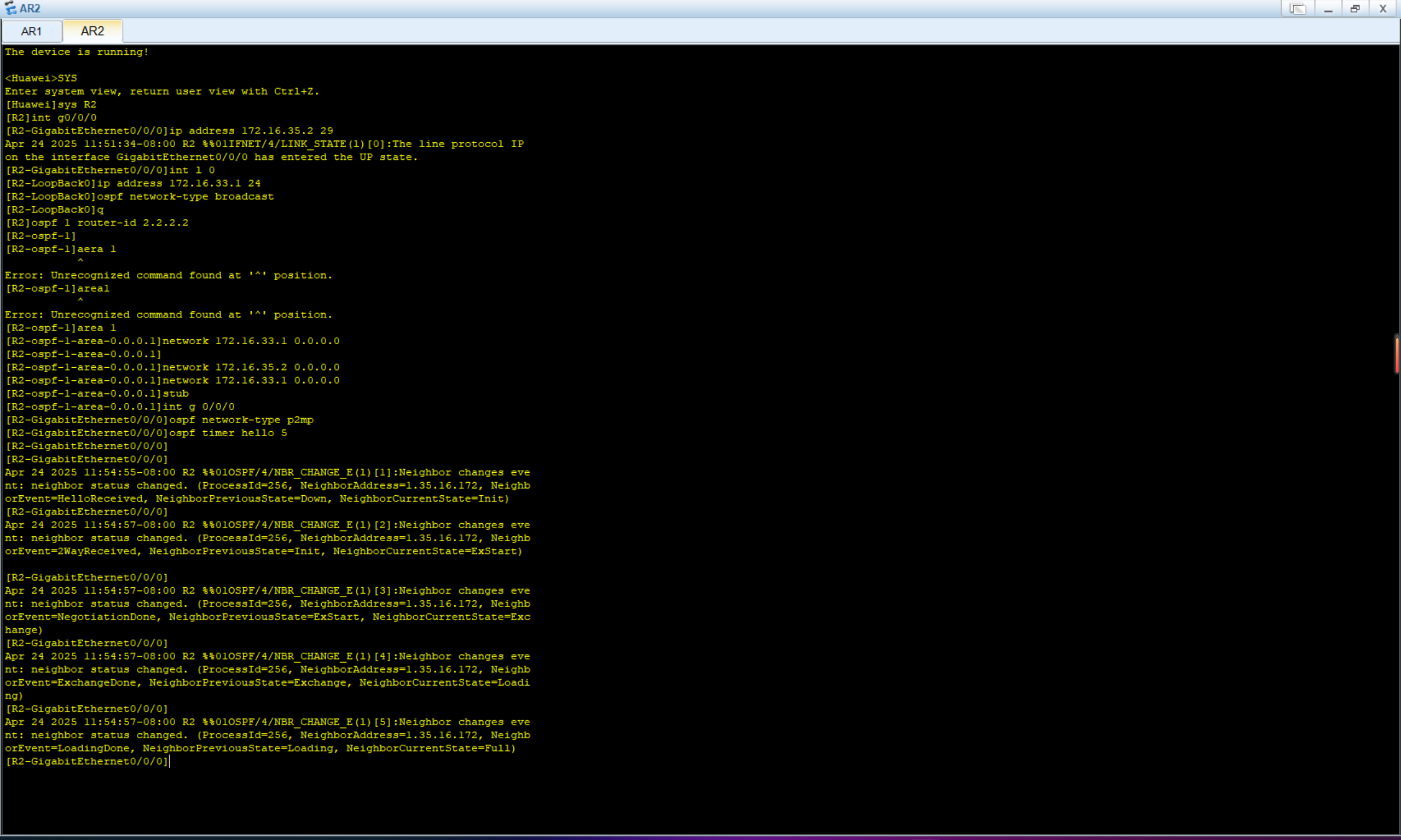

AR2

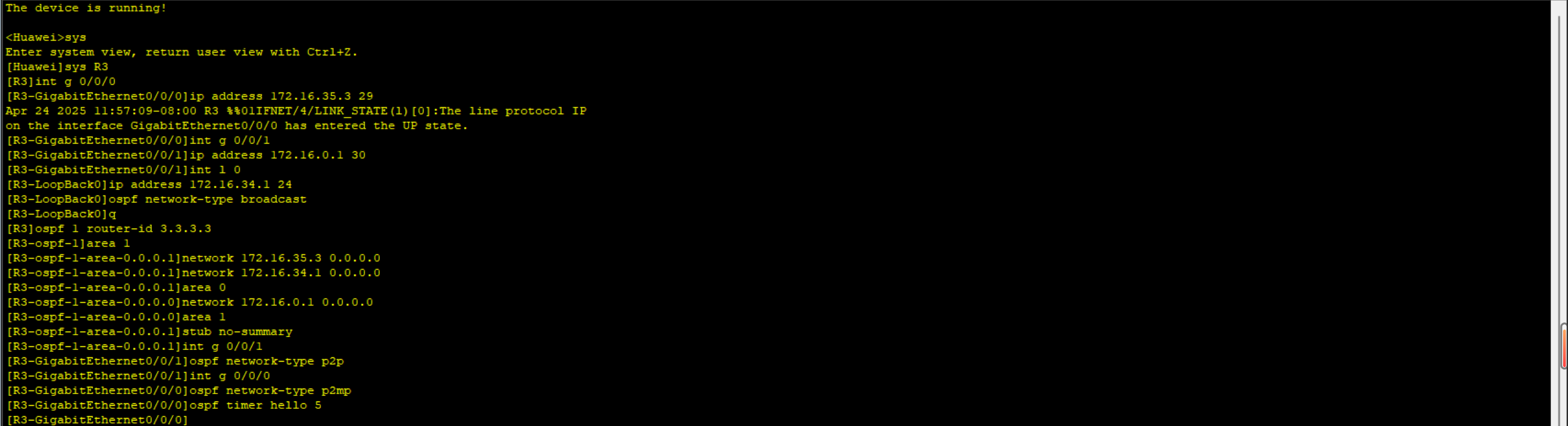

AR3

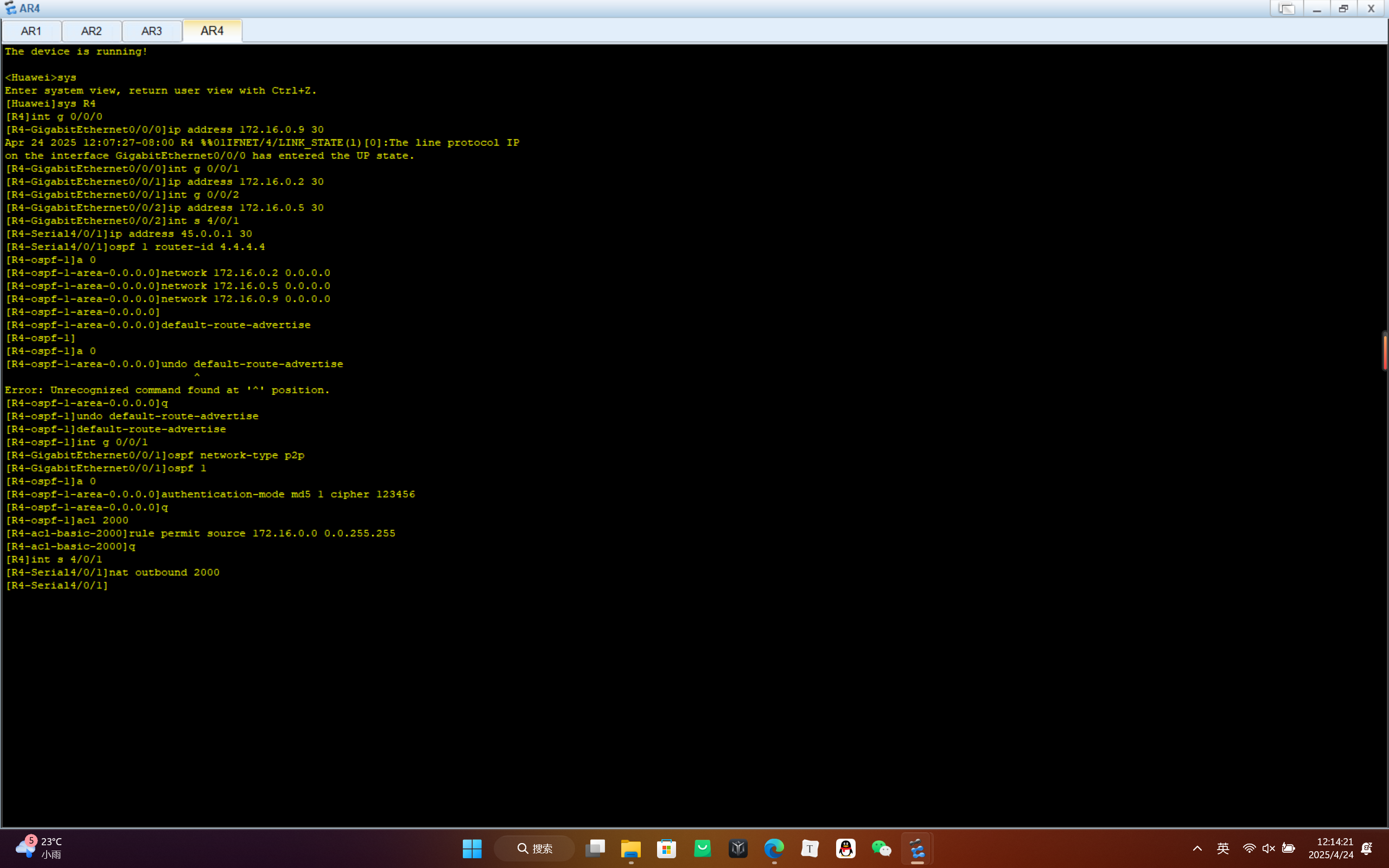

AR4

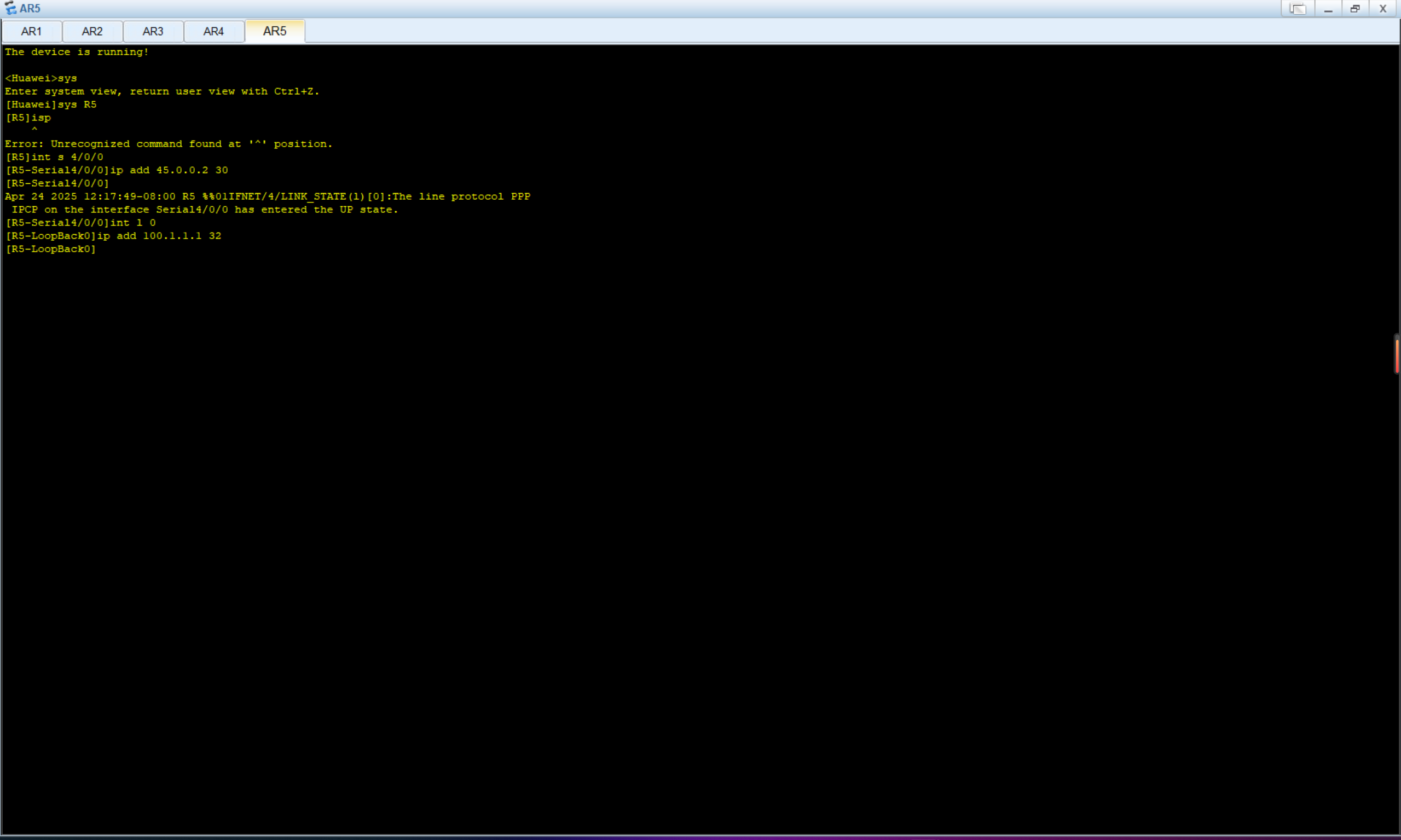

ISP(AR5)

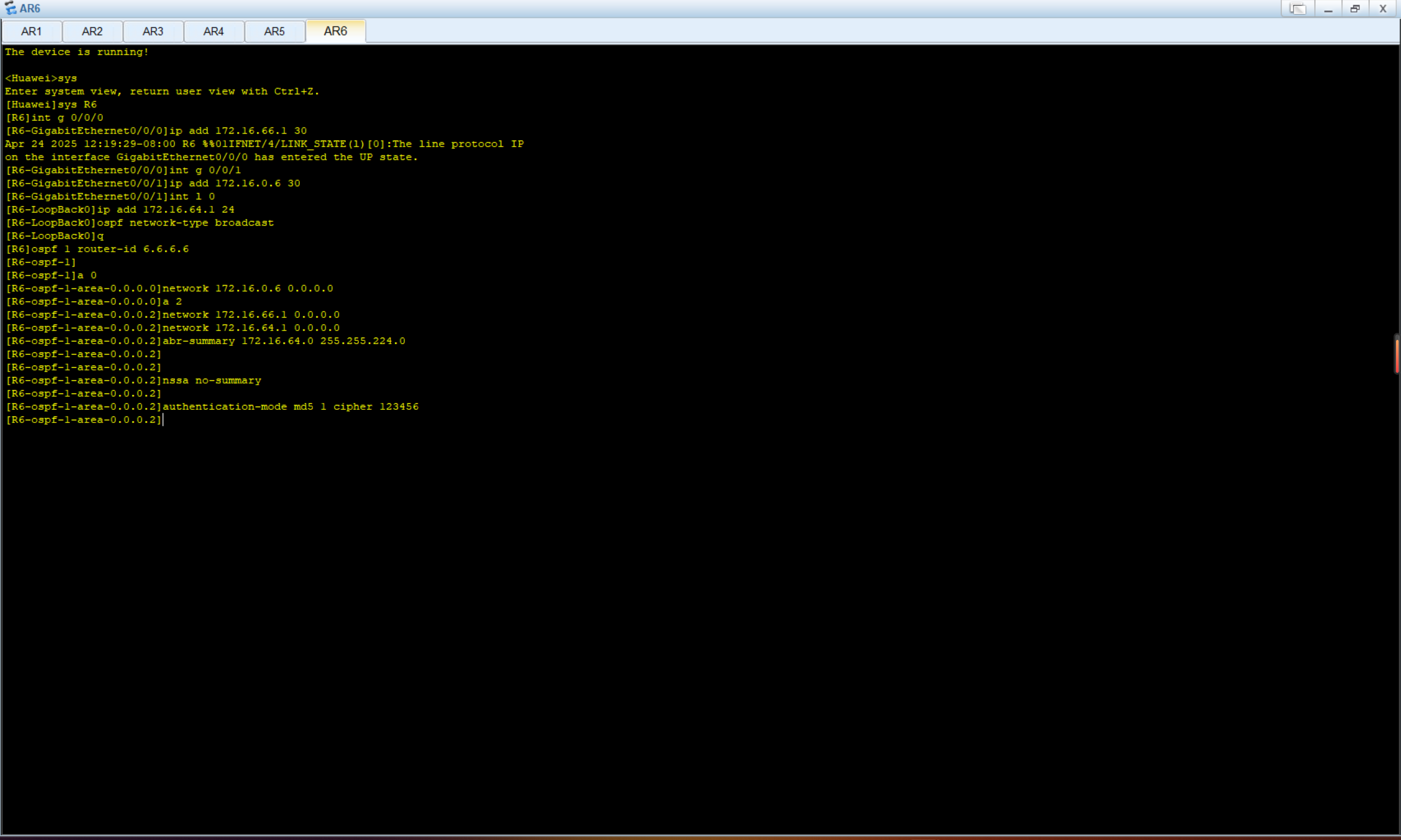

AR6

AR7

AR8

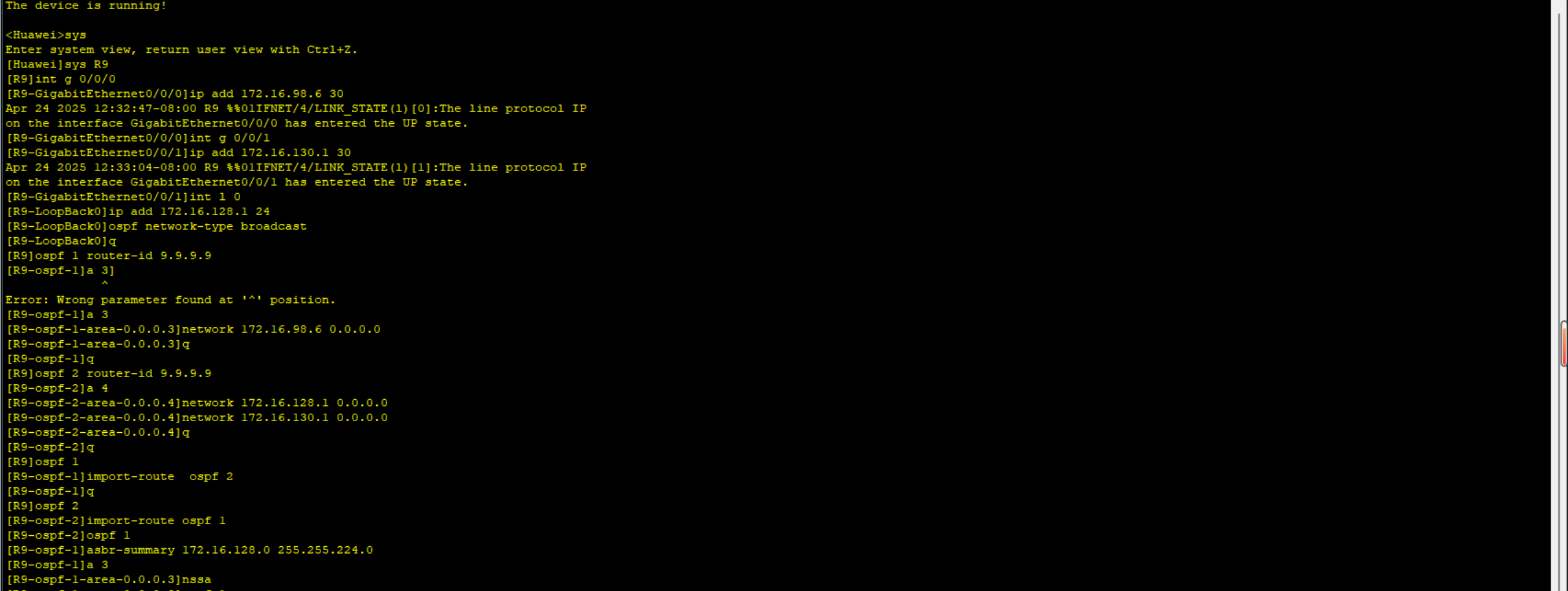

AR9

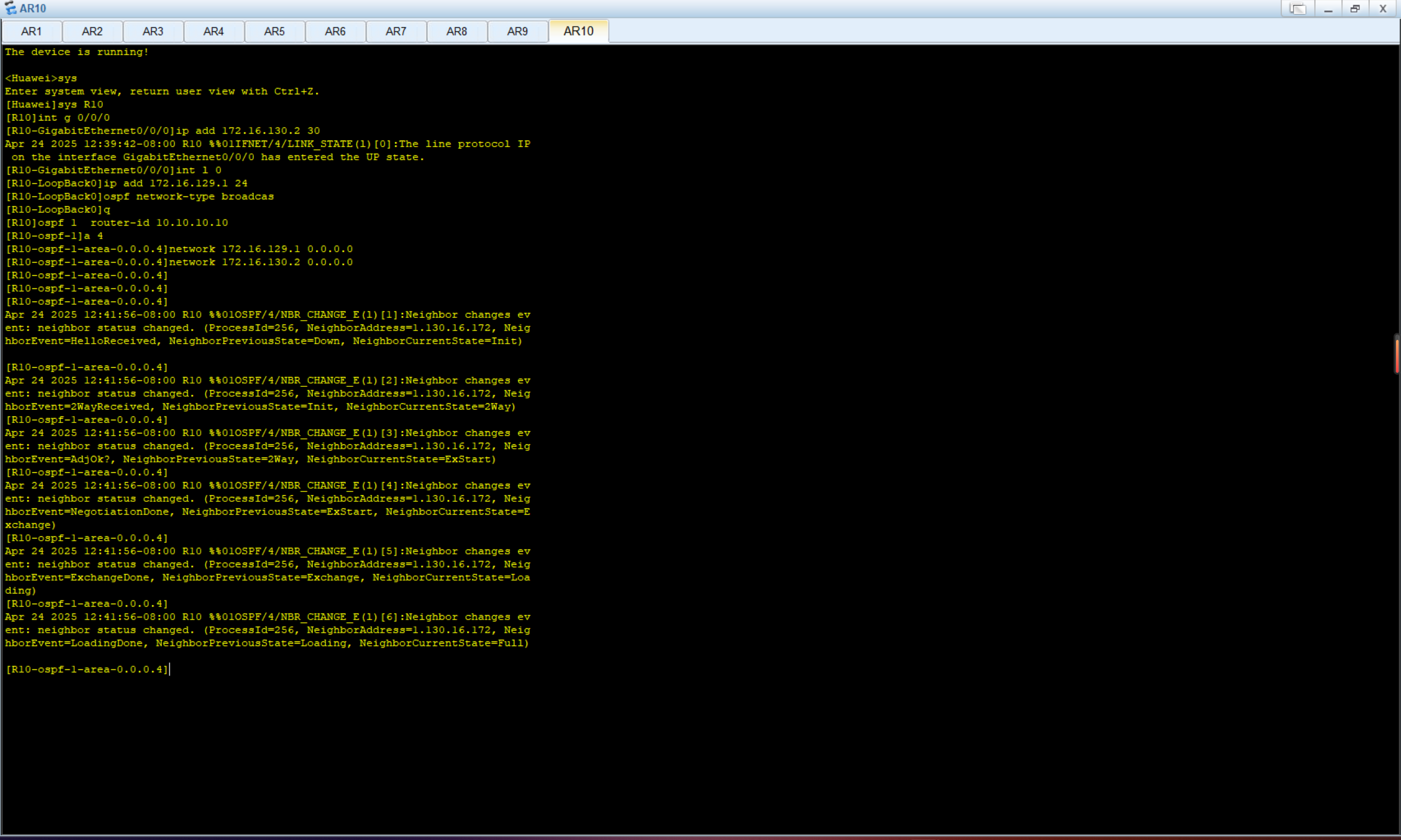

AR10

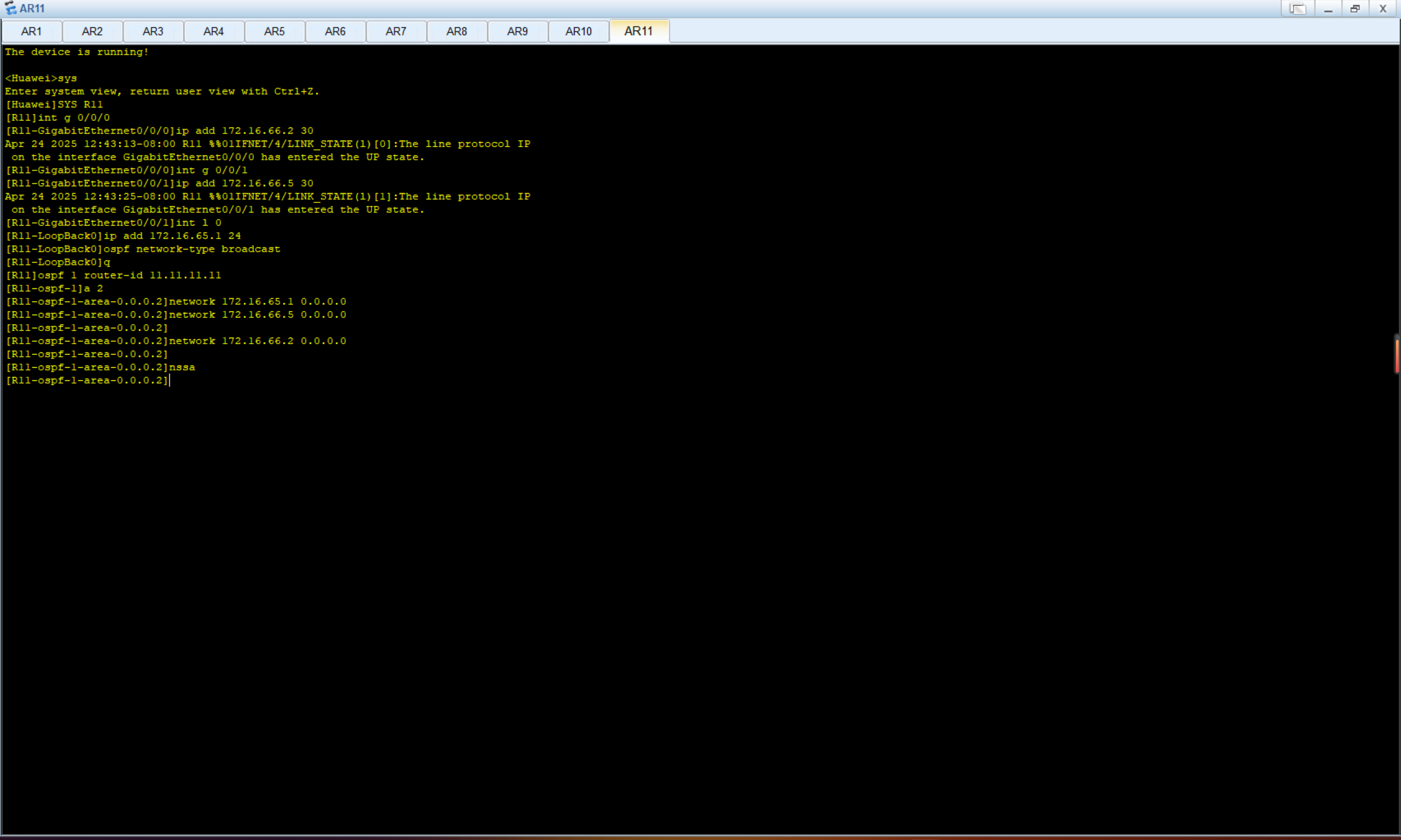

AR11

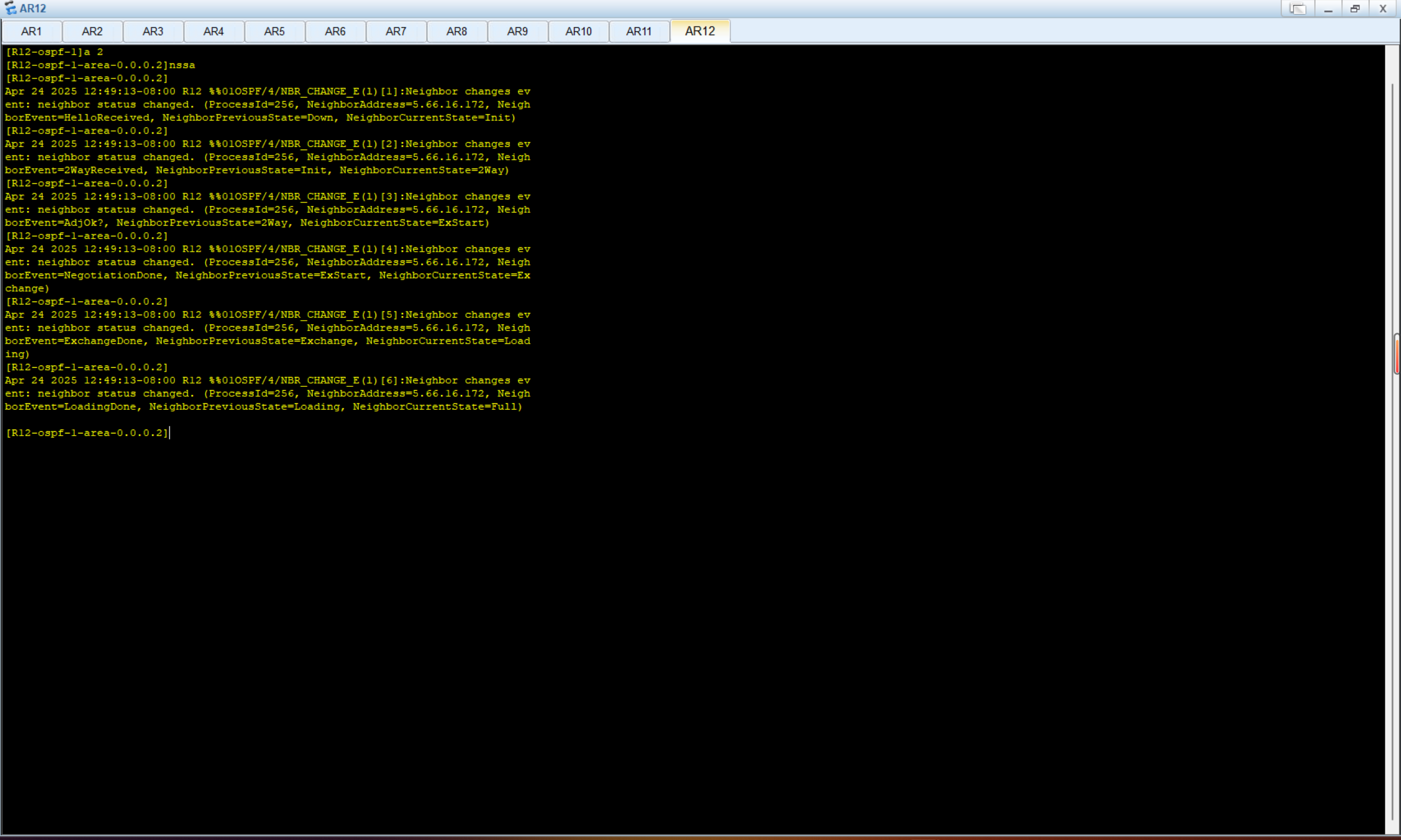

AR12

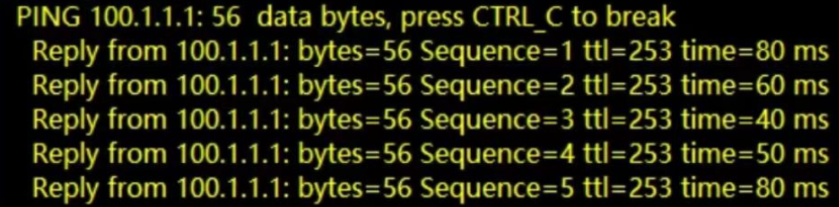

结果
