Redis（五）：压缩列表

压缩列表

压缩列表是列表键和哈希键的底层实现之一（列表键list的另一个底层实现是链表，哈希键hash另一个实现底层是哈希表）

当一个列表键只包含少量列表项，并且每个列表项要么就是小整数值，要么就是长度比较短的字符串，那么redis会使用压缩列表来做列表键的底层实现。

另外当一个哈希键只包含少量键值对，并且每个键值对的键和值要么就是小整数值，要么就是长度比较短的字符串，也会采用压缩列表来做哈希键的底层实现。

压缩列表的构成

压缩列表是Redis为了节约内存而开发的，由一系列特殊编码的连续内存块组成的顺序型数据结构，一个压缩列表是可以包含任意多个节点的，每个节点可以保存一个字节数组或者一个整数值

它的结构如下图所示

• zlbytes：类型为uint32_t(无符号型32位整数，长度为4字节，以16进制表示)，用来记录整个压缩列表占用的内存字节数，在对压缩列表进行内存重分配时，或者计算zlend的位置时使用
• zltail：类型为unit32_t(无符号型32位整数，长度为4字节，以16进指表示)，记录压缩列表的尾结点（entryN）距离压缩列表的起始位置(zlBytes)有多少字节，其实就是一个尾到头的偏移量，通过这个属性，可以确定尾结点的地址
• zllen：类型为unit16_t（无符号型16位整数，长度为2字节，以16进制表示），记录了压缩列表包含的结点数量：当结点数量小于$2^{16}$时，这个属性的值就是结点的数量，但如果结点数量大于$2^{16}$时，是需要进行遍历整个压缩列表才能得出
• entryX：列表结点，大小不定，压缩列表包含的各个结点，结点的长度由结点保存的内容决定
• zlend：类型为unit8_t(无符号型8位整数，长度为1字节)，它是一个固定值，值为0xFF(十进制255->$2^8$)，像个哨兵一样，用来标记压缩列表的末端

压缩列表结点的构成

每个压缩列表结点可以保存一个字节数组（存储字符串）或者一个整数值（存储整数），其中，字节数组可以是以下三种长度之一：

1. 长度小于等于63字节($2^6-1$)的字节数组
2. 长度小于等于$2^{14}-1$的字节数组
3. 长度小于等于$2^{32}-1$的字节数组
4. 即总的来说，只要字节长度小于$2^{32}-1$的字节数组，都可以

而整数值可以是以下6种长度之一

1. 4位长，即0~12的无符号整数（0000 ~ 1100）
2. 1字节长的有符号整数
3. 3字节长的有符号整数
4. int16_t类型的整数（有符号位16位）
5. int32_t类型的整数（有符号位32位）
6. int64_t类型的整数（有符号位64位）

每个结点由以下三部分组成

• previous_entry_length
• encoding
• content

Previous_entry_length

这个部分的作用从名字就可以看出，它是记录了它前一个结点的长度（长度是指上一个结点所占压缩列表里面的内存长度），是以字节为单位的，而这个属性的长度也是有自己的长度，为1字节或者5字节

• 如果前一结点的长度小于254字节($2^8$)，那么previous_entry_length就是1字节，前一结点的长度值就保存在这1字节的previous_entry_length里
• 如果前一结点的长度大于254字节($2^8$)，那么privious_entry_length就是5字节，其中属性的第一字节会被设置为0XFE（十六进制，转为十进制就是254），后面的4个字节来储存前一结点的长度值

这个属性也是用十六进制来表示的。

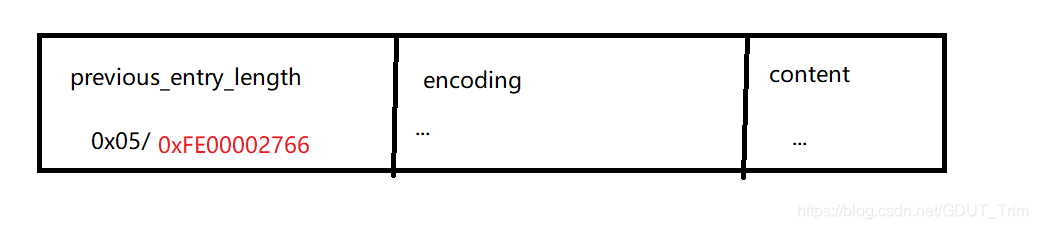

上面的图展示两个结点，一个是previous_entry_length为0x05，另一个是0xFE00002766（这里懒得画两个个），0x05表示前一个结点的长度为5字节，0xFE00002766表示前一个结点的长度为10086字节（排除前面的0xFE，从0x00002766才是前一个结点的长度）

因为previous_entry_length属性记录了前一个结点的长度，所以可以通过指针运算，根据当前结点的其实地址来计算出上一个结点的起时地址。

压缩链表的从表尾向表头进行遍历就是使用这一原理来实现的，只要拥有了一个指向尾结点的起始地址的指针（根据压缩列表的zltail找到尾结点），就可以通过这个指针和当前的结点的previous_entry_length属性，就可以一直向前一个结点进行回溯，最终到达压缩列表的头结点，完成遍历。

encoding

结点的encoding属性记录了结点的content属性所保存数据的类型以及长度

• 值的最高位为00、01、或10的是字节数组编码，这种编码encoding表示结点的content属性保存的是字节数组，数组的长度由编码encoding除去最高位之后的其他位来记录（就是减去了前面的2位），encoding也算是有自己的长度的，此时的encoding可以为一字节、两字节或者五字节长。
• 值的最高位是以11开头的是整数编码：这种编码encoding表示结点的content属性保存的是整数值，整数值的类型和长度由编码除去最高位之后的其他为来记录（类型由长度决定，长度为32个位，类型就是4个字节），此时的encoding为一字节长

content

结点的content属性负责保存结点值，结点值可以是一个字节数组或者整数，值的类型和长度都是由前面提到的encoding编码来决定的。

连锁更新

每个结点都有Previous_entry_length属性，用来记录前一个结点的长度大小

• 如果前一个结点的长度小于254字节（$2^8$），那么Previous_entry_length大小为一个字节
• 如果前一个结点的长度大于254字节（$2^8$），那么previous_entry_length大小为5个字节，前一个字节来存储0xFF，后面4个字节来存储前一个结点的长度

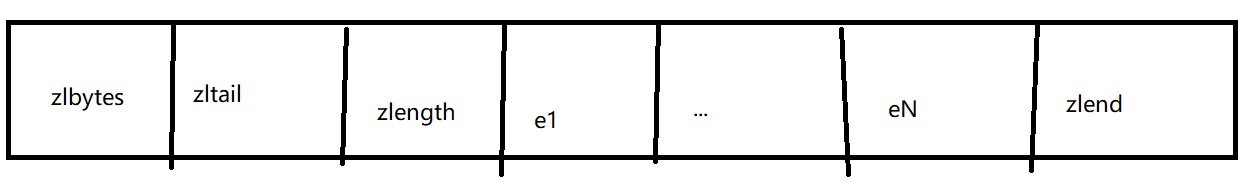

假如在一个压缩列表里面，结点的长度都是介于250~253字节，所以里面的privious_entry_length都是一个字节（因为前一个结点都没有超过254字节，第一个结点默认为1字节，因为前面没有结点），如下图所示

假如下载要插入一个长度大于254字节的新结点new，插入的时候是将new设置为压缩列表的表头结点，那么new就变成了e1的前置结点，变成下面所示

插入的时候就会产生一个问题，e1的previous_entry_length为一字节，所以他的上一个结点长度只能小于253，但由于新插入的结点new大于253字节，是没办法保存新结点new的长度，所以此时需要对压缩列表执行空间重分配的操作，并且将e1结点的previous_entry_length属性从原来的1字节长扩展为5字节长。

这样就结束了嘛？不不不，此时会引起一连锁的反应，因为e1的previous_entry_length的属性从1字节变为5字节长，所以e1结点的长度也变大了，从原来的250 ~ 253字节变为254 ~ 257范围，导致e2也要变，一直下去，直到eN扩展

这个过程，Redis要不断地对压缩列表执行空间重分配操作，直到最后一个结点，称这个过程为连锁更新

连锁更新不仅发生在添加新结点的操作上，也可能发生在删除结点的操作上

同样也是上个栗子

不过此时e1是254字节长，而e2是253字节长，所以e3的previous_entry_length的长度为1字节（e3后面的都是253字节），但e2的previous_entry_length为5字节长，此时如果将e2删除，就变成了e1是e3的上一个结点，所以，e3的Previous_entry_length会扩展成5字节长，然后又发生连锁更新，直到最后的结点修改。

重点

• 压缩列表是一种为节约内存而开发的顺序型数据结构
• 压缩列表是列表键和哈希键的底层实现之一（列表键还有链表实现，哈希键还有哈希表实现）
• 压缩列表可以包含多个结点，每个结点可以保存一个字节数组或者整数值
• 添加或删除压缩列表的结点时，可能会发生连锁更新情况。
