PT2046A 三触控三输出IC

1 产品概述
● PT2046A 是一款3键触摸检测芯片。该芯片内建稳压电路，提供稳定电压给触摸感应电路使用，同时内部集成高效完善的触摸检测算法，使得芯片具有稳定的触摸检测效果。该芯片专为取代传统按键而设计，具有宽工作电压与低功耗的特性，主要应用于电子称等消费类电子产品。

2 主要特性
● 工作电压范围:2.4~5.5V
● 待机工作电流:典型值 4uA@VDD=3V/无负载
● 上电约 30ms 稳定时间，此期间禁止所有功能
● 内置稳压源、上电复位和低压复位等硬件模块
● 内置实时环境自适应、高效数字滤波、自校准等软件算法
● 可接外部电容(1~50pF)调整触摸灵敏度
● 同步型 NMOS 输出
● 有效键最长输出时间约为11S
● HBM ESD:大于 4KV
● 封装形式:SOP8、SOT23-6
● 不可应用于阻容降压、电源纹波过大的应用场景。仅适用于电池供电且电源纹波较小的应用

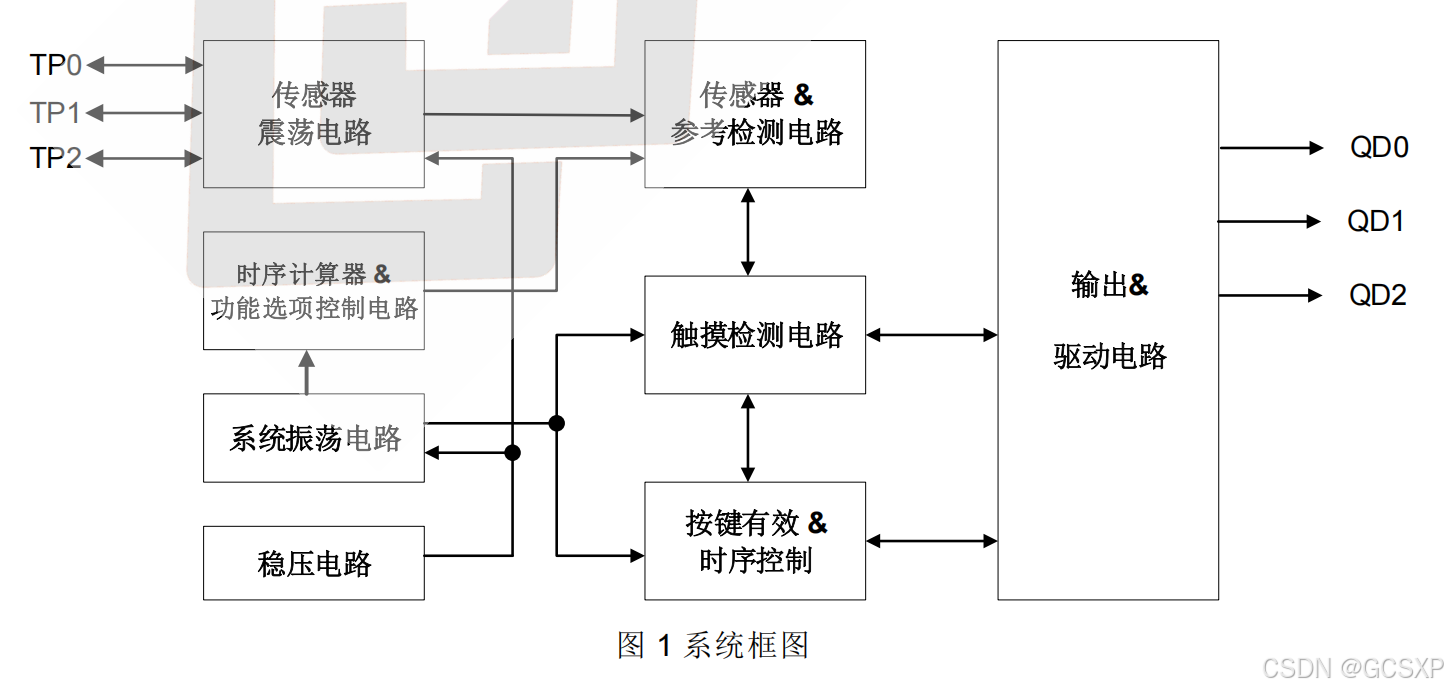

3 系统框图

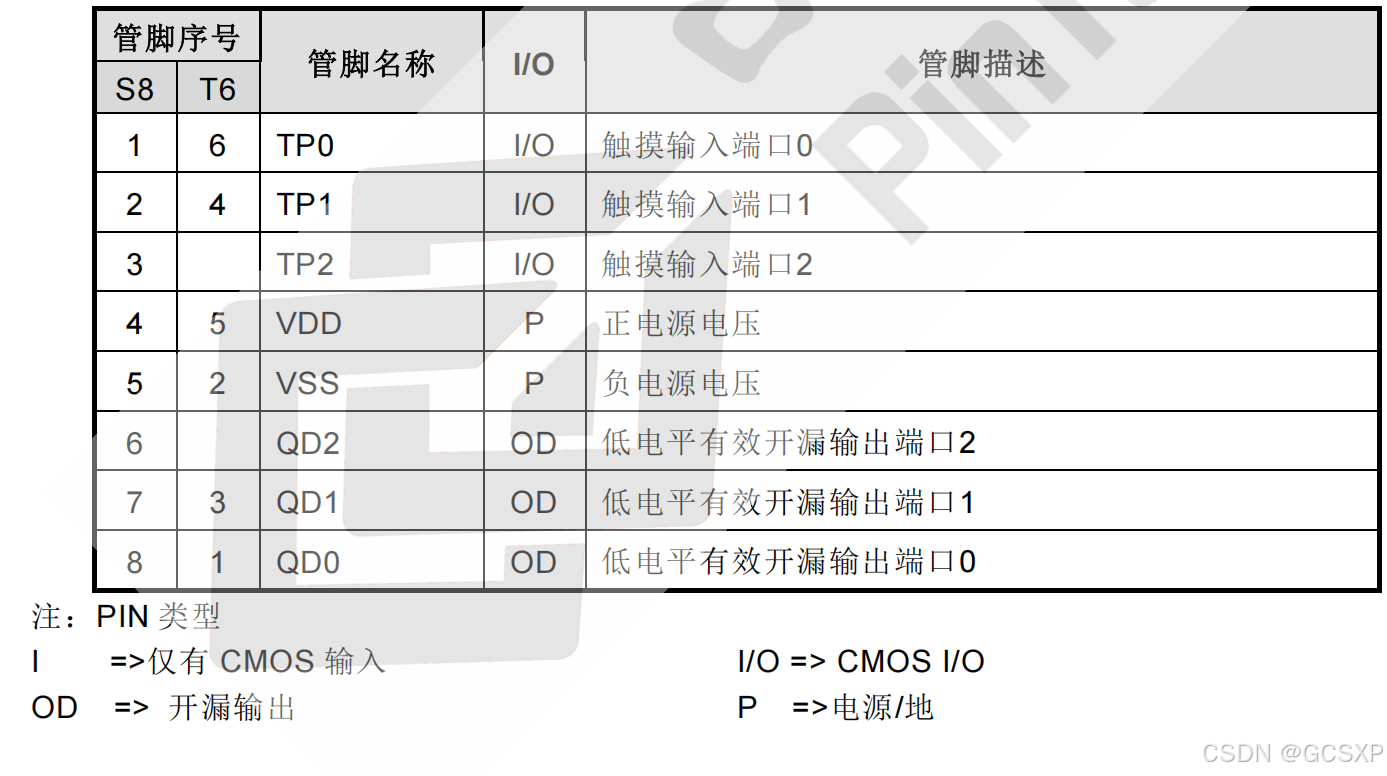

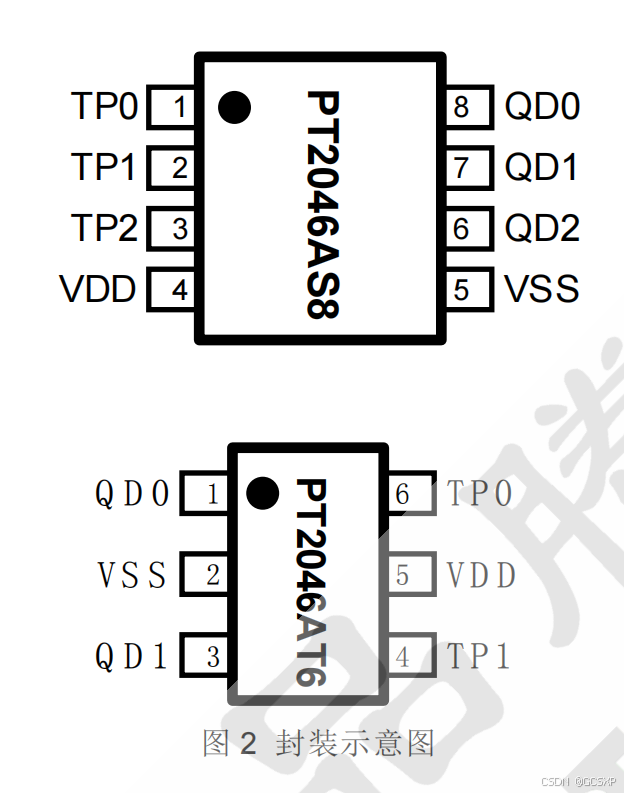

4 封装及引脚说明
