NS4894B 4 LED 指示灯蓝牙耳机充电仓-线性锂电池充放电管理IC

1 特性
充电部分
● (0V)涓流/恒流/恒压三段式充电
● 内部设定 300mA 充电电流
● 线性工作模式充电
● 内置自动复充功能
● 内部预设 4.2V 充电浮充电压
● 内置过温保护
放电部分
● 同步升压输出 5.1V
● 放电开关频率 1MHz
● 同步升压最大输出电流 500mA
● 待机电流<2uA@4.2V
● 待机电压为 BAT 电池电压
● 放电截止电流≤5mA
● 内置自动负载检测升压功能
● 内置电池欠压锁存和过温保护
LED 显示和 KEY 按键功能
● 支持 4LED 指示灯表明充电和放电状态
● 支持 KEY 键开启/关闭升压功能

2 说明
● NS4894B是一款集成降压转换器、锂电池充电管理和电池状态显示的多功能电源管理IC，能够为便携式锂电池充电提供完整的解决方案。芯片内置多重保护功能，使其在应用时仅需极少的外围器件，即可有效的减小 PCB 尺寸，降低方案的成本。
● NS4894B 充电模式支持(0V)涓流/恒流/恒压三段式充电模式。放电模式采用1MHz的PWM 工作方式，更高效为输出提供升压。
● 另外，芯片具有 4LED 显示和 KEY 按键功能，且包含多重保护功能，最大程度上提高芯片的可靠性和方案的安全性。
● NS4894B 采用 SOP8 的标准封装。

3 应用范围
● 移动电源
● 蓝牙耳机充电仓
● 便携式锂电池充电设备等

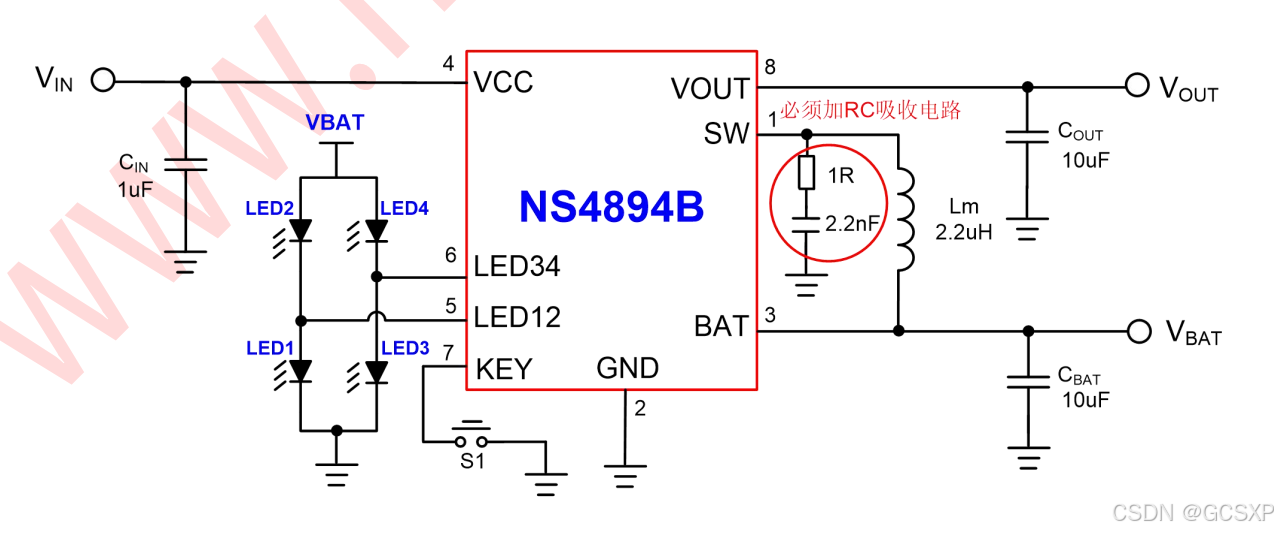

4 典型应用电路

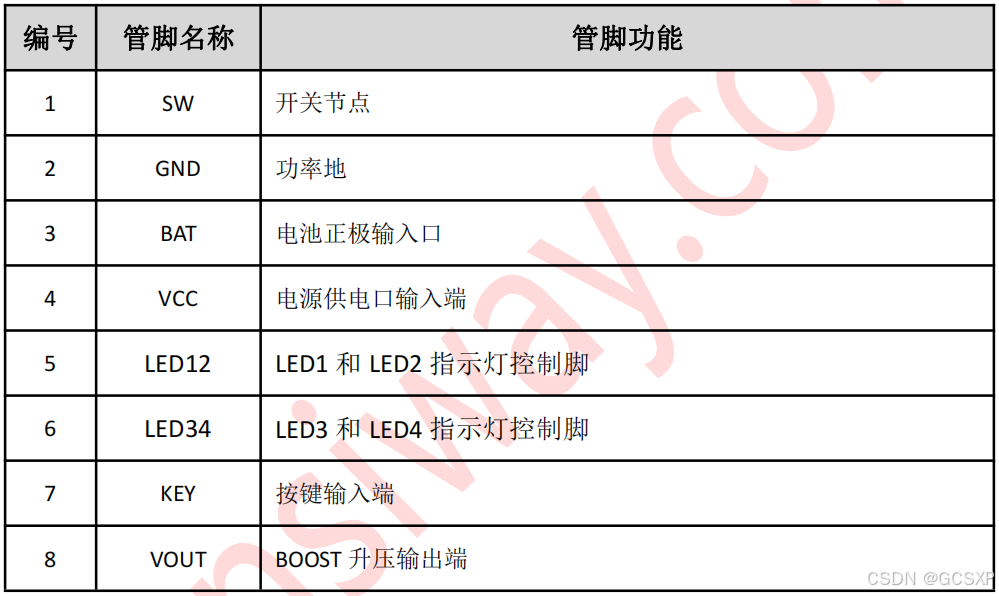

5 管脚配置
