HT878T 可任意限幅、内置自适应升压的2x8.0W立体声音频功放

1 特性

● 可任意配置的限幅功能
自由配置音频限制幅度，使输出音频信号限制在固定失真水平内
● 内置自动限温控制功能
适应不同散热条件，避免出现过温关断现象
● 高效自适应G类升压功能，有效延长播放时间
可调节最大限流值，有效防止电池拉死
升压值可调
● 支持AB类与D类切换
● THD+N:0.04%(RL=4Ω,fIN=1kHZ，Po=2x1.0W)
● 低静态电流:7mA,3.7V
● 输出功率(VBAT=4.2V, fIN=1kHz,RL=4Ω)
2x6.8W(VpouT=8.3V,THD+N=1%, 连续输出)
2x8.4W(VpouT=8.3V, THD+N=10%,瞬态输出)
● VBAr供电范围:2.8V至5.5V
● 三种增益选择:21dB,25.5dB,30dB
● 免滤波器数字调制，直接驱动扬声器
● 保护功能:过流/过热/欠压异常保护功能
● 无铅无卤封装，TSSOP24L-PP

2 说明

● HT878T是一款内置自适应升压的立体声D类音频功率放大器，由锂电池供电升压至VpouT=8.3V时，THD+N=1%、1kHz信号条件下，能连续输出2x6.8W功率(4Ω负载);另外，其还支持AB类模式。
● HT878T内置G类升压，可任意设置最大升压值，以满足不同的输出功率需求。该升压在小音乐信号时不升压，仅当功率较大时工作。其可大幅提高系统效率，延长电池续航时间。
● HT878T具有可任意配置的限幅(Limiter)功能。限幅功能开启后，即使输入信号很大，音乐输出也能被限制在指定的功率和THD+N之内，满足不同音质体验和保护喇叭的需求。
● HT878T还具有自动限温控制(TFB)功能，在高功率输出、高环境温度、AB类模式低效率等情况下导致芯片片内温度较高时，芯片能自动降低系统增益，避免芯片进入过温关断保护模式，在保证音乐品质的前提下显著提升音乐峰值功率。
● 此外，HT878T内部集成免滤波器调制技术，能够直接驱动扬声器，内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

3 应用范围

● 智能音响
● 无线音响
● 便携式音箱
● 2.1声道小音箱
● 便携式游戏机
● 拉杆音箱

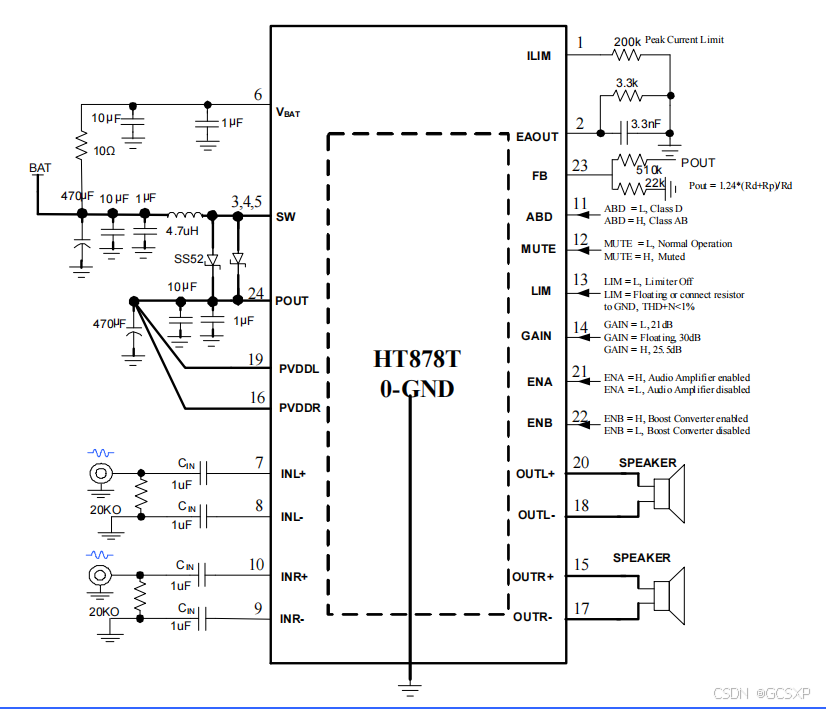

4 应用电路

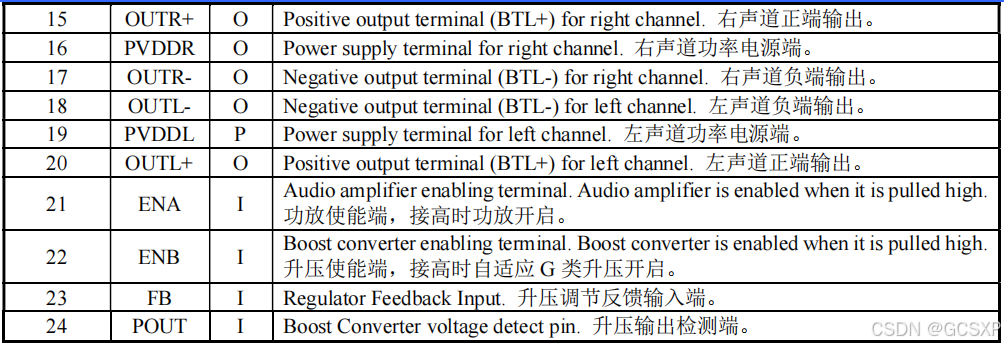

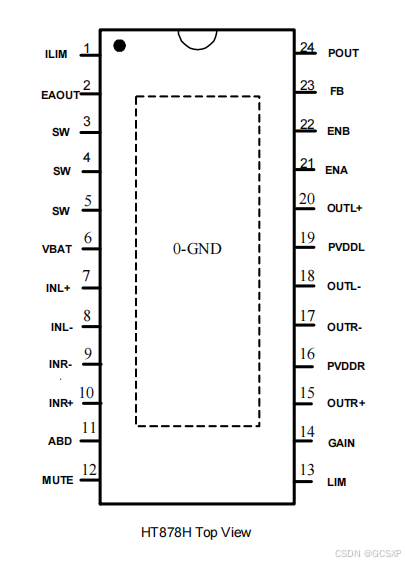

5 管脚配置
