本文通过eNSP实验，详细介绍了小型企业网络的搭建过程，包括内网PC自动获取IP、配置内网PC与特定IP的通信，并重点讲解了NAT配置以实现内外网通信，同时解析了路由表查询和静态路由添加的操作步骤。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

前言

今天这篇文章随着上一期结尾来讲讲小型企业网络的搭建，也就是内外网的搭建以及NAT的使用方法

一、设备清单以及需求

4台PC、俩台路由、一台交换机

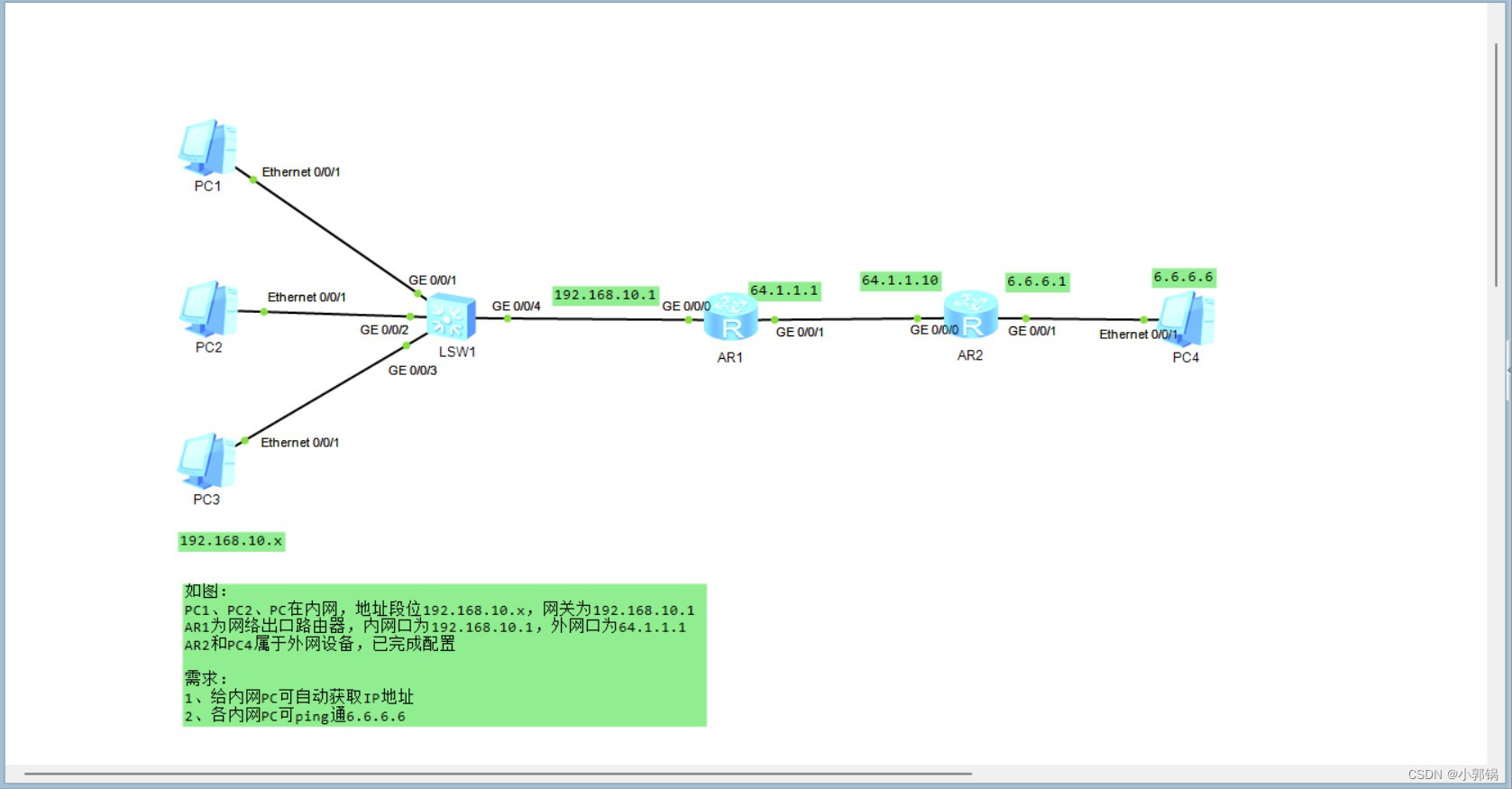

如图：
在这里插入图片描述
如图：
PC1、PC2、PC在内网，地址段位192.168.10.x，网关为192.168.10.1，AR1为网络出口路由器，内网口为192.168.10.1，外网口为64.1.1.1
AR2和PC4属于外网设备，已完成配置

需求：
1、给内网PC可自动获取IP地址
2、各内网PC可ping通6.6.6.6

二、使用的命令

IP、网段和网关已经配置好了，具体的配置命令和方法在我前俩篇文章里都有提到

dhcp enable     				开启dhcp功能
dhcp select interface           开启dhcp，这个接口下的电脑自动获取ip
ip route-static                 要增加一条路由信息
dis  ip routing-taba            查看路由表
undo ip route-static            删除路由
acl 2000
acl：访问控制列表，功能非常多，在这里用来挑选数据包（挑选需要nat的包）
2000：只是一个编号，cal的功能非常多，一个设备可能有多个acl，需要用编号区分

三、配置步骤

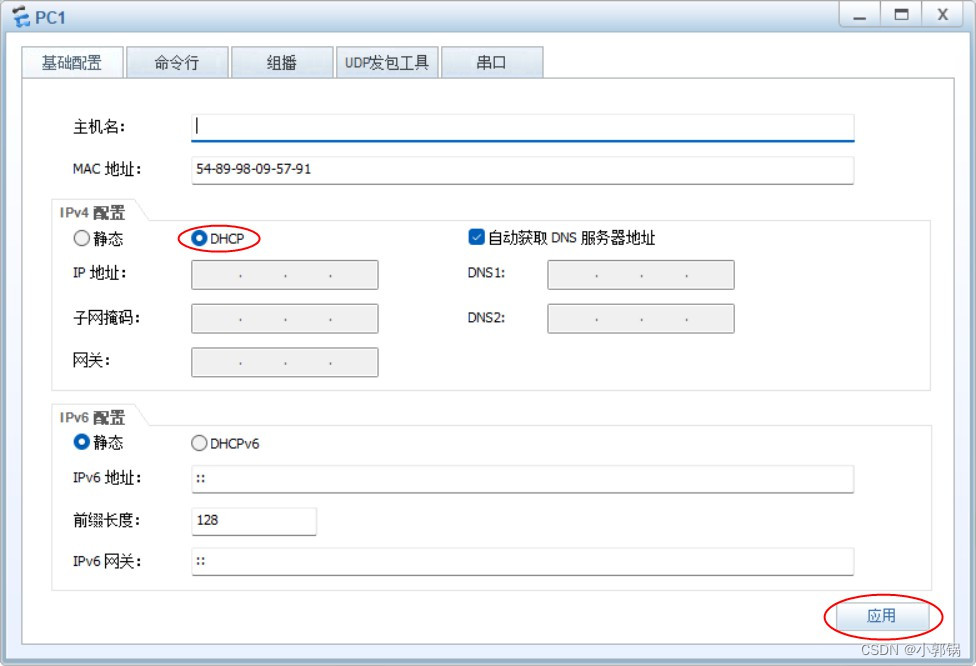

1.给内网PC可自动获取IP地址

命令如下：在边缘路由器AR1里配置

[Huawei]dhcp enable                                   开启dhcp功能
[Huawei]int GigabitEthernet 0/0/0                     进入内网0/0/0接口
[Huawei-GigabitEthernet0/0/0]dhcp select interface    让g0/0/0口，开启dhcp，这个接口下的电脑自动获取ip
