【GIS导论】实验三 数据处理

实验目的:

①通过GIS软件，了解GIS数据处理的主要方法，掌握数据格式转换、投影变换和空间数据插值
②通过实验，了解地图投影和坐标系的转换，尤其要熟悉在ArcView中进行地图投影和坐标系的转换
③掌握常见的空间数据内插方法

实验内容：

①错误查找与改正
②属性数据核对
③投影坐标转换
④数据格式转换
⑤数据内插

实验步骤与过程：

一. 数据格式转换（直接转换）【MapInfo&ArcView】

1.通过MapInfo自带工具转换格式

①打开MapInfo>>工具>>通用转换器>>通用转换器

②出现”通用转换器”窗口>>输入要转换格式的文件以及原格式>>输入转换格式后文件输出路径以及转换后的格式>>反勾选“记录到文件”>>确定

③出现信息框，表示转换成功

2.通过ArcView查看格式转换结果

①打开ArcView>>创建新视图>>加载刚刚转换好格式的shp文件

②效果如图

③在工具栏上点击“打开专题表格”按钮

④效果如图

二. 投影变换【ArcView】

1.加载插件

文件>>扩展>>出现“扩展”窗口>>勾选“有效投影向导”>>确定

2.进行投影变换

①文件>>投影实用工具>>选择需要投影变换的文件>>下一步

②选择如图的坐标系信息>>选择文件输出的路径

③验证检查所设置的参数是否正确>>单击“完成按钮”>>出现投影变换完成的信息框

④新建视图窗口>>载入变换投影后的文件>>与旧视图窗口的旧投影进行对比
（由于机房电脑截图问题不完全，导致本张截图没有完整呈现，原本右边是有旧视图窗口与新视图窗口进行投影对比）

三. 数据内插

1.趋势面分析

  ①加载插件：
  文件>>扩展>>勾选“空间分析”>>ok

②加载数据:

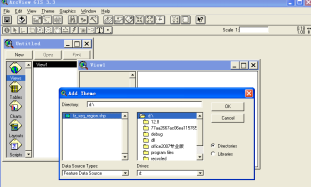

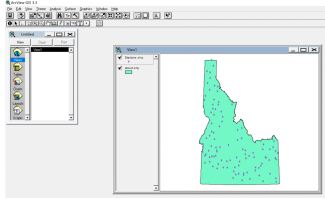

新建view>>add theme按钮>>效果如图

③调整视图地图单位：
view>>properties>>map units:meters

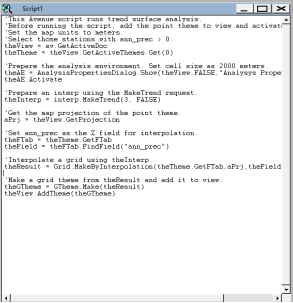

④加载脚本：
新建脚本窗口>>加载趋势面脚本>>编译并运行脚本注：编译完要记得激活一下视图窗口，之后再将脚本运行

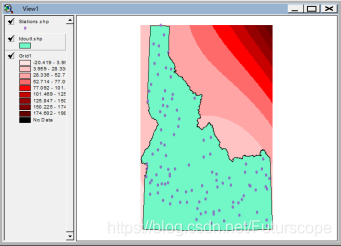

⑤设置分析环境：
Analysis>>properties>>设置分析参数>>效果如图

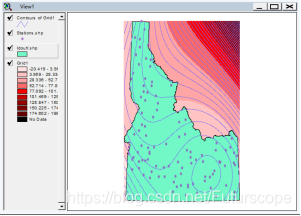

  ⑥创建等值线：
  surface>>create contours>>调整等值线参数>>效果如图

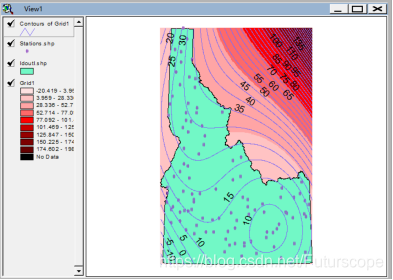

⑦标注等值线：
Theme>>Auto-label>>调整等值线标注参数>>效果如图

2.核密度估算

①加载插件：文件>>扩展>>勾选“空间分析”>>ok

②加载数据:新建view>>add theme按钮>>效果如图

③调整视图地图单位：view>>properties>>map units:meters

     ④打开属性表：点击工具栏![在这里插入图片描述](https://img-blog.csdnimg.cn/f8b0edb5c88a4d3aa97774e59d1dead8.png)按钮>>可查到count字段显示某点所见数目

     ⑤渐变图例：
     点击工具栏“编辑图例”按钮>>调整图例参数>>效果如图
 ![在这里插入图片描述](https://img-blog.csdnimg.cn/e401ba08943e42a68e974968b50d64ba.png#pic_center)![在这里插入图片描述](https://img-blog.csdnimg.cn/4418b7fdb1c040638953254f9dc7431a.png#pic_center)
     ⑥设置输出格网属性：
     Analysis>>Calculate Density>>调整输出格网范围

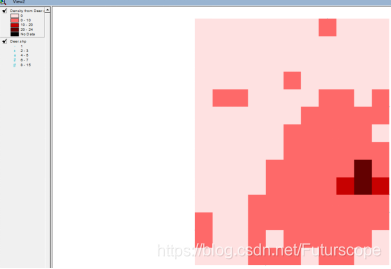

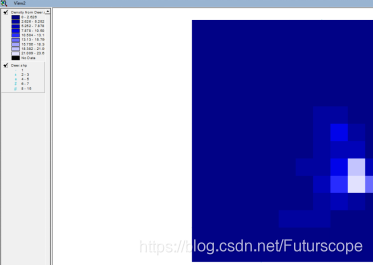

⑦核密度估算：
Analysis>>Calculate Density>>调整计算密度参数

⑧修改图例分类数：
点击工具栏“编辑图例”按钮>>调整图例参数>>效果如图

3.两种样条函数的比较

①加载插件：
文件>>扩展>>勾选“空间分析”>>ok

②加载数据:
新建view>>add theme按钮>>效果如图

③调整视图地图单位：
view>>properties>>map units:meters

④加载转换后的格网图层：
选中需要转换为格网的矢量图层>>Theme>>Convert to Grid>>选择输出格网图层文件路径>>调整输出格网参数>>效果如图

⑤设置分析环境：
Analysis>>properties>>调整分析环境参数

⑥创建插值格网（规则样条法）：

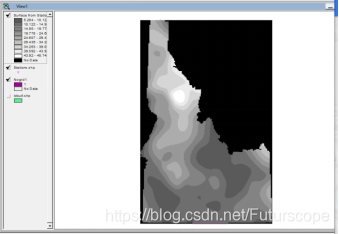

Surface>>interpolate Surface>>调整插值参数>>效果如图

⑦重命名输出网格：

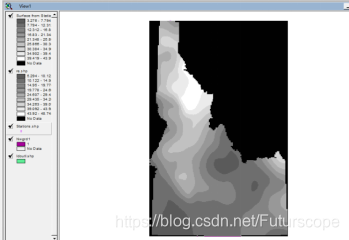

Theme>>Properties>>在Theme Name上更改网格名称>>效果如图

⑧创建插值格网（张力样条法）：Surface>>interpolate Surface>>调整插值参数>>效果如图

⑨重命名输出网格：
Theme>>Properties>>在Theme Name上更改网格名称>>效果如图

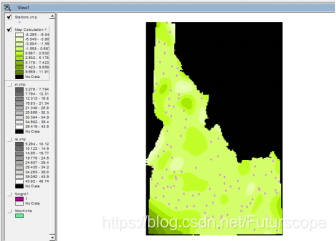

⑩计算两种插值法的差值：
Analysis>>Map Calculator>>输入表达式>>效果如图

4.普通克里金法插值

①加载插件：
文件>>扩展>>勾选“空间分析”>>ok

②加载数据:新建view>>add theme按钮>>效果如图

③调整视图地图单位：
view>>properties>>map units:meters

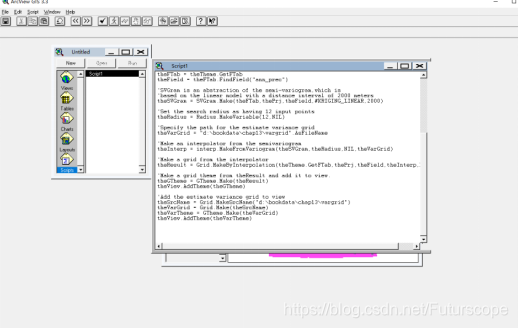

④加载脚本：新建脚本窗口>>加载趋势面脚本>>编译并运行脚本
注：编译完要记得激活一下视图窗口，之后再将脚本运行


⑤设置分析环境：
Analysis>>properties>>调整分析环境参数>>效果如图

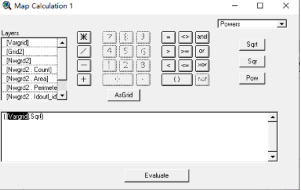

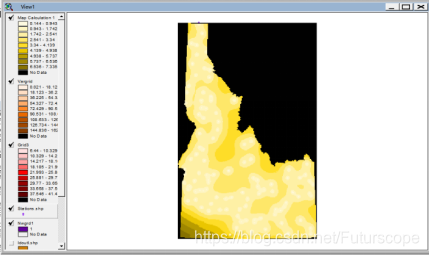

⑥估算标准差网格:
Analysis>>Map Calculator>>输入表达式>>效果如图

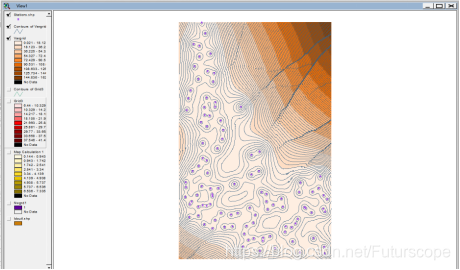

⑦创建等值线【由于这边等值线过于密集便不标注等值线】：
surface>>create contours>>调整等值线参数>>效果如图
