实验目的:

①通过实践,掌握采集数据的主要过程。
②通过操作,在掌握Arcview的Shape文件格式如何通过其自身的实用工具创建,以及投影、坐标等设置。

实验内容:

①数字化操作
②投影与坐标系设置

实验步骤与过程:

一.屏幕跟踪矢量化(MapInfo)

1.栅格图像配准

① 打开>>在文件类型里面选中栅格图像格式>>打开“FUZHOU.jpg”图片

在这里插入图片描述

②打开>>提示是否配准>>点击“Register(配准)”按钮>>弹出“图像配准”对话框。

在这里插入图片描述
在这里插入图片描述

③点击“Add(添加)”按钮,添加控制点>>选择地图四角上的经纬线交汇点(经纬度已知)作为控制点
在这里插入图片描述

④投影和单位选择如图

在这里插入图片描述
在这里插入图片描述

⑤如图即是已经配准好的福州地图

在这里插入图片描述

2.新建数字化图层

①点击“文件”>>点击“新建表”(或者crtl + N)>>出现新建表窗口>>勾选“添加到当前地图窗口”复选款
在这里插入图片描述
在这里插入图片描述

②出现“新表结构”窗口>>添加两个字段,并且定义其类型[int ID ;char(10) Name]>>点击创建>>出现名为fz的空白图层
在这里插入图片描述
在这里插入图片描述

3.屏幕跟踪矢量化地图

①点击“地图”>>点击“更改视图”>>将地图窗口调整到适合屏幕跟踪的宽度
在这里插入图片描述
在这里插入图片描述

②在绘图工具栏内选择“多边形”绘图工具>>在空白新图层fz上矢量化>>结果如图

在这里插入图片描述
在这里插入图片描述

4.输入属性值

①右键“fz”>>点击“查看属性表”>>出现“属性表”窗口
在这里插入图片描述
在这里插入图片描述

②点击工具栏“表”>>点击”维护”>>点击”压缩表”>>清除图层内多余的东西>>现在属性表看起来爽多了
在这里插入图片描述在这里插入图片描述在这里插入图片描述

二. 投影、坐标系设置(Arcview)

1.打开数据

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

2.修改投影

①点击“视图”>>点击”属性”>>在“视图属性”窗口点击“投影”

在这里插入图片描述
在这里插入图片描述

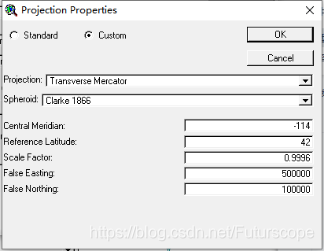

②修改投影以及数据如图

在这里插入图片描述

③结果如图

在这里插入图片描述

3.对比投影

①新建视图

在这里插入图片描述

②在新建的视图窗口添加数据

在这里插入图片描述

③调整一下两个窗口相对位置,即可对比投影

在这里插入图片描述
