今天布差分线的时候，遇到一个小插曲。所以记录一下。

首先需要明确两点：

1. 蛇形走线主要用于DDR布线时进行等长处理；不能使用在差分走线的布线方式里，否则画出来的板子会直接跑不起来；

2. 明白什么叫做耦合线，什么叫做不耦合线！

简而言之，单线就叫做不耦合线，差分线就叫做耦合线！！！

因此在布差分线的时候不耦合线尽量少！

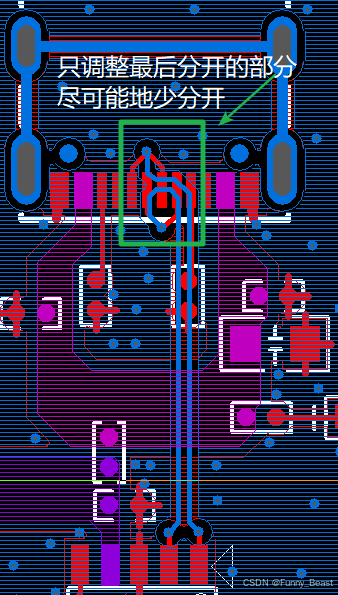

差分线在布线时，需要在设置完差分约束后，直接先用差分约束走线对器件进行连接，之后再使用“平滑”指令S，将多段折线改为直线，此时可以使用“Single”单线模式进行修改！

【换言之，在布差分线的时候，两根线在一起布线的部分尽可能多！！！】
