最近在学习Cadence Allegro软件，遇到了一些问题，因此记录下来，与大家一起学习一下，共同进步~
问题是这样的：
自己在画板子时不小心删掉了钢网层，后经过查阅资料，成功解决！
一、钢网层删除恢复
1. 在命令行输入 refresh symbol
在下面输入“refresh symbol”命令就可以了，键盘点击回车键，即可弹出对应指令命令，如此下图所示。
2. 在需要更新的器件封装前打上勾
（例如电阻电容。。。）
这里建议在画完PCB图之后，统一做一个更新操作，可以将所用的元器件都更新一遍，因为有时候会不小心删掉一些封装，但自己并未察觉！！！
在前面打勾即可~
3. 勾选 Update symbol padstacks
注意：把下面勾选上，不然就会更新个寂寞~~~
4. 点击 refresh
之后单击“Refresh”即可，对器件进行更新！
5. 之后即可更新！
6. Finish！✔
二、器件位号删除恢复
如果不小心删除掉器件的位号后，我们一般需要对其进行恢复！
因为器件的位号都是固定的，有时在给到板厂进行PCB打样的时候人家会需要查看的，删除后就看不到了，因此需要恢复一下！

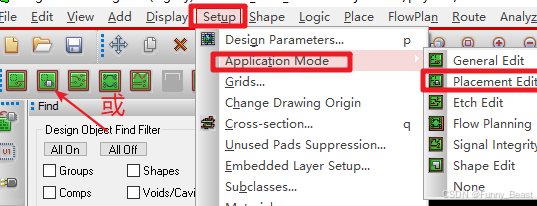

方法如下：

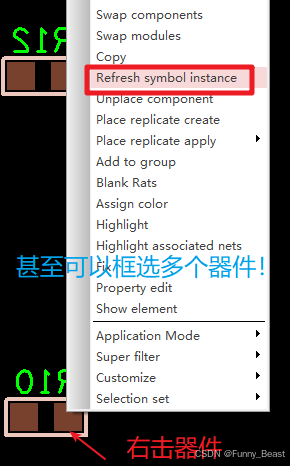

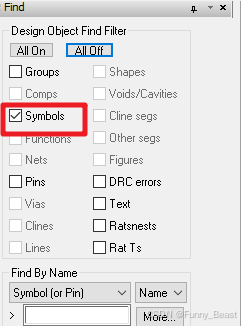

如上进行操作，即可更新位号！
看到一篇博主有说明“Allegro看不到PCB元件的丝印和装配层”的一些解决办法，分享一下，供大家一起学习！
首先确认元件封装是否有丝印和装配层，打开看了一下，元器件都有，而且使用该元器件的其他工程都是有丝印和装配层的。
那么就是工程的问题，设置了颜色，还是没有显示，那就有可能是删除了元器件的丝印和装配层。对于该工程，没有做删除操作的影响，可能是错误操作。
博客的网站贴在下面：
以上！！！
