MGRE环境下的OSPF实验

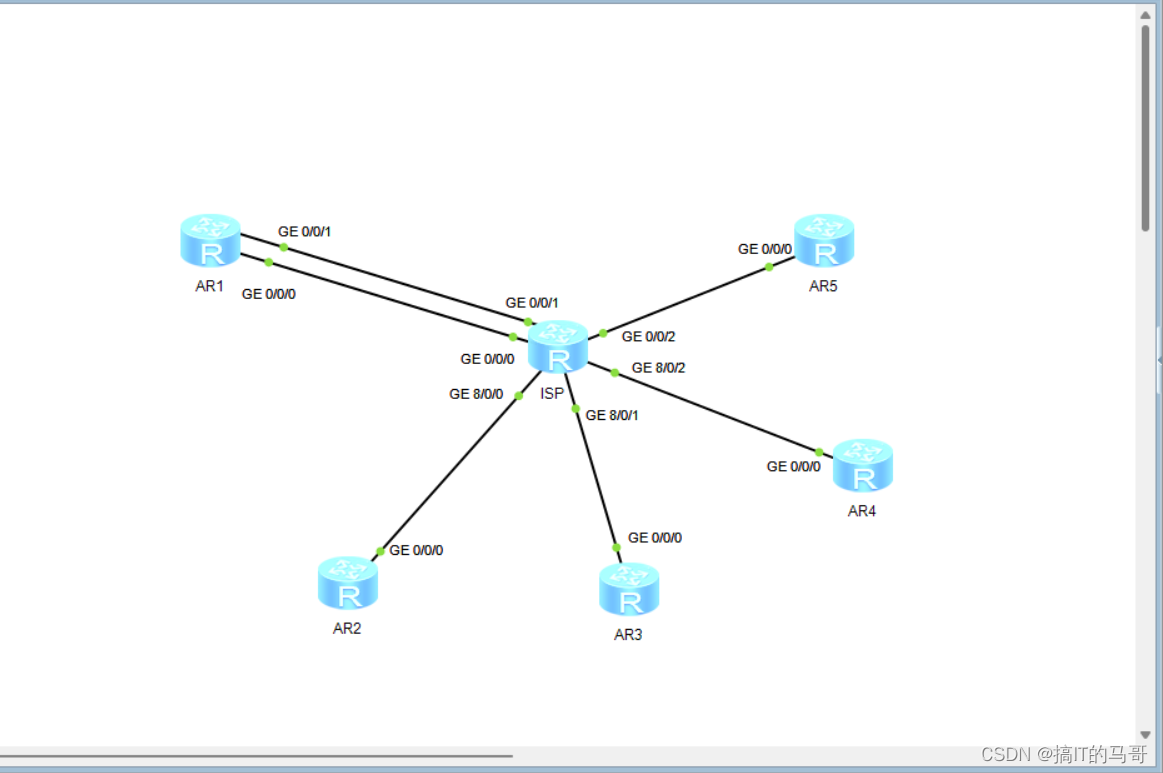

1、搭建拓扑

2、实验要求如下

3、实验过程

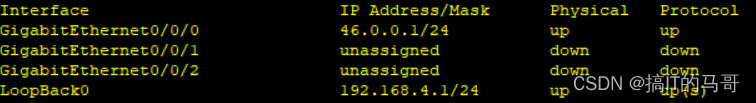

（1）.配置IP地址和环回（并且仅展示R1ping其他各路由）

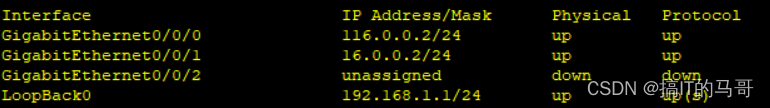

R1

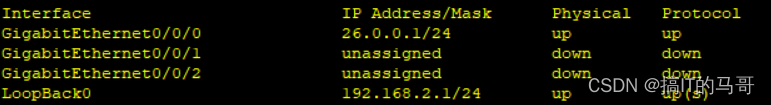

R2

R3

R4

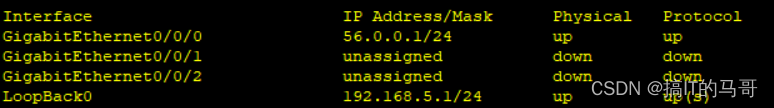

R5

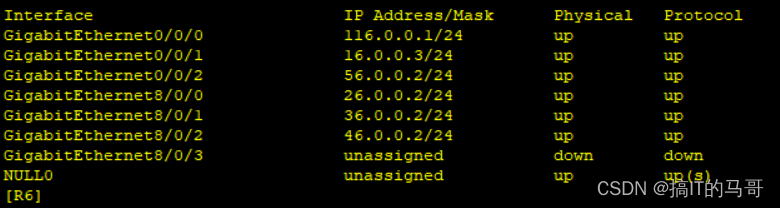

ISP

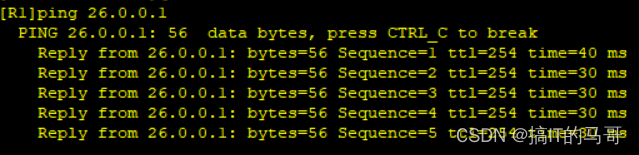

ping   R2

 （2）、配置缺省路由（仅展示R1）

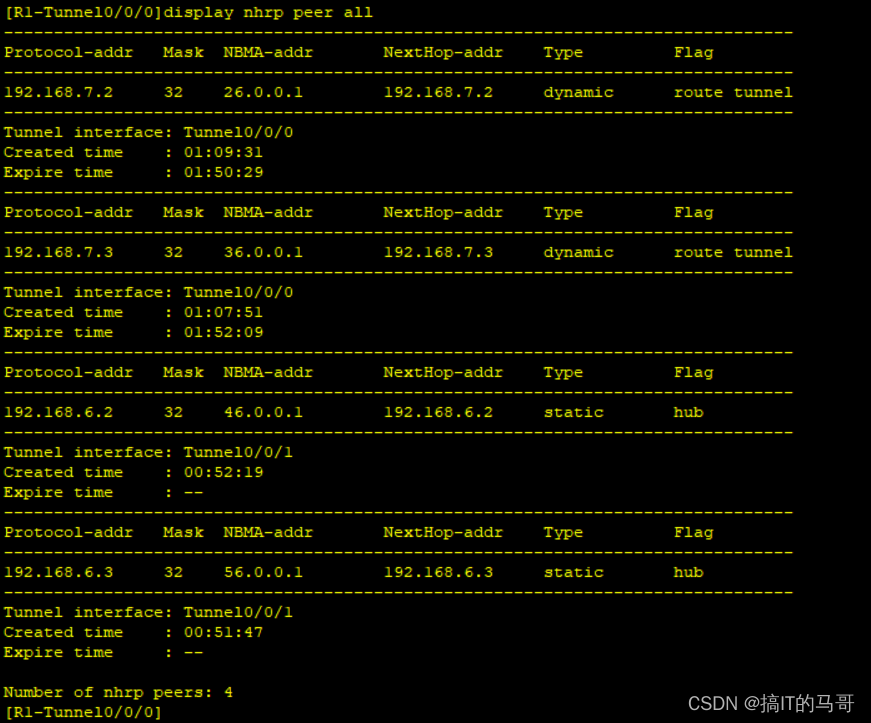

 （3）、配置MGRE环境（仅展示R1所获取的网段和R1所配置的隧道接口）

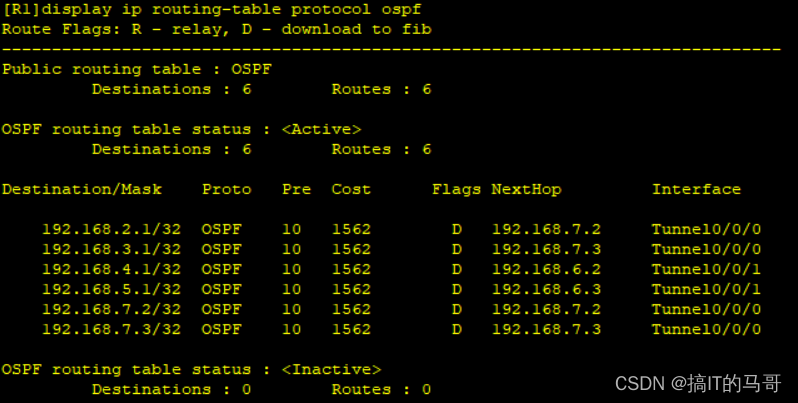

（4）、配置OSPF环境（仅展示R1）

（5）、MGRE下ospf的工作模式

R1、R2、R3在MGRE下ospf的工作模式改为---P2MP

R4、R5在MGRE下ospf的工作模式改为 ---- Broadcast

R1下：

interface Tunnel0/0/0

 ospf network-type p2mp

R4下：

interface Tunnel0/0/0

 ospf network-type broadcast
