概述

异常处理的过程：

处理器在正常执行程序的过程中可能会遇到一些不正常的事件发生，这时处理器就要将当前的程序暂停下来转而去处理这个异常的事件，异常事件处理完成之后再返回到被异常打断的点继续执行程序。

什么是异常处理机制：

异常处理机制就是处理器在遇到异常时的处理方法，不同的处理器的异常处理机制是不同的。

对于不同的处理器，异常处理机制大致相同，但在细节上有所不同。比如处理器认为哪些事情是异常、处理异常的动作是什么，如何跳转到异常处理程序、如何处理异常，跳到异常处理程序后要做些什么、异常处理结束后如何返回断点。

什么是异常源：

异常源就是处理器认为哪些事情是异常，不同的处理器的异常源是不同的。对于ARM的异常源如下：

异常源种类	含义
FIQ	快速中断请求引脚有效
IRQ	外部中断请求引脚有效
Reset	复位电平有效
Software Interrupt	执行swi指令，软中断
Data Abort	数据终止，CPU读数据时出现问题
Prefetch Abort	指令预取终止，CPU读指令时出现问题
Undefined Instruction	遇到不能处理的指令，CPU读取的指令不认识

注意：这里的FIQ、IRQ、Abort、Undefined这些都是异常源种类，而不是ARM模式。尽管它们的名字类似但完全没有关系。

异常模式：

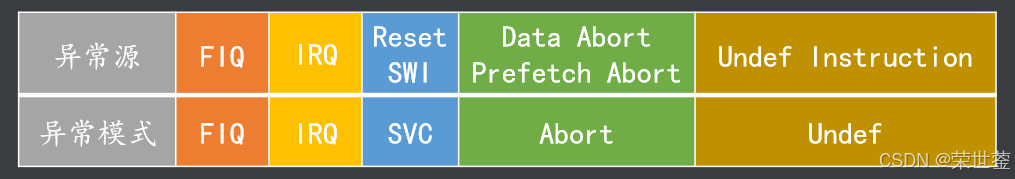

ARM模式有8种，分别是User、FIQ、IRQ、SVC、Abort、Undef、System、Monitor，其中FIQ、IRQ、SVC、Abort、Undef这五个属于异常模式。异常源对应的ARM模式关系如下：

比如：当CPU获取到了Data Abort或者Prefetch Abort这两种异常源时，CPU会切换到Abort模式。

具体的ARM模式见博文："2.ARM_ARM是什么" - "ARM概述" - "5、ARM工作模式"。博文链接如下：2.ARM_ARM是什么-优快云博客

异常处理的实现过程

1、相关过程

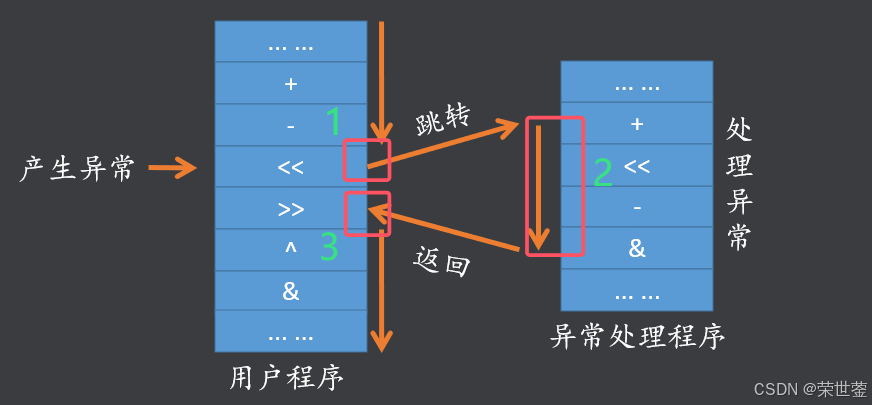

异常处理的实现过程比较复杂，但最终要完成的目的都是 "将当前的程序暂停下来转而去处理这个异常的事件，异常事件处理完成之后再返回到被异常打断的点继续执行程序" 这个过程。

1.1 产生异常后

ARM产生异常后，这个节点在上图的1位置。CPU所做的事情如下，这些事情是CPU自动完成的。

拷贝CPSR的内容到SPSR_<mode>

这一步的目的是保存现场，以便于CPU处理完异常后恢复现场。因为CPU在接收到异常后会进入对应的模式，并且需要做一些处理事件，而CPSR存储的是当前CPU的状态，所以在CPU处理中断时CPSR会被修改，因此需要备份CPSR，从而在异常处理结束后能够恢复原CPU的状态。

比如：CPU接收到了Data Abort的异常源，该异常源对应的模式是Abort，那么就会将CPSR拷贝到SPSR_abt

修改CPSR

修改的内容：禁止FIQ和IRQ的响应、修改模式位进入相应的模式、修改状态位进入ARM状态。

疑惑：禁止了IRQ、FIQ，那STM32是如何实现中断抢占的。

保存返回地址到LR_<mode>

这一步的目的也是保存现场，以便于CPU处理完异常后能够返回原程序的中断节点位置继续执行。LR中保存的是PC指向的当前指令的下一条指令的地址。

比如：CPU接收到了Data Abort的异常源，该异常源对应的模式是Abort，那么将中断节点的地址保存到R14_abt。

设置PC为相应的异常向量

这时PC跳转到的是异常相邻表对应的地址，这并不是异常处理程序，而是CPU设置的一个固定的地址空间。

比如：CPU接收到了Data Abort的异常源，在异常向量表中规定的Data Abort异常源对应的内存地址是0x10，那么这之后PC = 0x10。

1.2 异常处理

ARM异常处理时，这个节点在上图的2位置。

异常处理程序由自己编写，CPU通过异常向量表的指向，跳转到你自行编写的异常处理程序去执行。

1.3 异常返回

ARM异常返回时，这个节点在上图的3位置。

拷贝SPSR_<mode>的内容到CPSR

这一步的目的是恢复现场，主要是恢复CPU的状态。因为在异常处理时CPSR的内容被改变，再次回到用户模式执行代码时需要对CPSR进行恢复。

拷贝LR_<mode>的内容到PC

这一步的目的也是恢复现场，主要是指定CPU运行代码的位置。因为异常处理函数与主要逻辑的代码并不是在一起的，因此需要在执行完异常处理函数后再跳回断点处，继续执行主要逻辑的代码。

2、知识点补充

中断抢占：

同等优先级的中断不能被打断，高优先级的中断可以抢占低优先级的中断。

当处理中断时IRQ位被置1，代表禁止IRQ的中断，此时FIQ未被置1。当CPU接收到FIQ后，会抢占IRQ，先去处理FIQ的事件，处理完成之后再返回IRQ处理，处理完成IRQ之后再返回正常程序。

因此在ARM产生异常后，当该异常为IRQ时，会修改CPSR禁止IRQ响应，但不禁止FIQ响应；当当该异常为FIQ时，IRQ和FIQ都会禁止。

处理SWI的CPSR修改值：

当处理软中断时，IRQ位被置1，FIQ未被置1。效果与处理IRQ的效果一样。

异常向量表：

异常向量表的本质就是内存种的一段代码，总空间占有32字节，每4个字节表示一个异常源的入口。偏移地址与异常向量表的对应关系如下：

偏移地址	异常向量表
0x00	Reset
0x04	Undef
0x08	SWI
0x0C	Prefetch Abort
0x10	Data Abort
0x14	Reserved（保留，无意义）
0x18	IRQ
0x1C	FIQ

异常向量表规定了每个异常源只有4个字节的空间，这代表该地址下并不是存放异常处理函数原型的代码，而是存放了一条ARM指令，用于跳转到指定的异常处理函数原型的代码。

异常向量表的基地址默认为0x00，对于ARM-Cortx A系列的CPU，其异常向量表可以通过协处理器进行修改基地址。

在ARM中，复位时PC指向的时0x00，因此在Reset处一般存放一个跳转到异常向量表之后的指令

异常优先级：

异常优先级就是规定当有多个异常产生时，先处理哪一个异常。具体的异常优先级规定如下：

FIQ和IRQ的区别：

FIQ和IRQ都是中断，但FIQ比IRQ处理的速度要快，具体原因如下：

FIQ在异常向量表位于最末

因为FIQ在异常向量表位于最末，所以不像IRQ只有4字节的空间存储跳转数据，而是可以直接在FIQ的中断向量表后直接写异常处理函数，这样就省去了跳转步骤。

FIQ模式有5个私有寄存器(R8-R12)

因为FIQ存在私有的寄存器，而IRQ的寄存器与User模式下的寄存器是共用的，所以IRQ在使用寄存器时需要先压栈User部分的内容，再进行寄存器的使用；而FIQ的寄存器是私有的，就少去了压栈的过程。

FIQ的优先级高于IRQ

因为优先级高，所以FIQ可以抢占IRQ，这样FIQ就是先执行的，因此反应速度快。
