一、引言
通过function与交流项测试，可以检验芯片是否符合时序设计要求。交流参数测试的目的是保证设备符合设备数据表中规定的所有定时规格。
二、主要参数
周期，频率，上升时间，下降时间，建立时间，保持时间，传播延迟等
1.周期&频率
在波形上两个相邻波峰之间的时间，叫做周期。频率它等于周期的倒数。
2.上升时间&下降时间
一般地，上升时间指信号边缘从其电压值上限的10%到90%所需的时间，下降时间指信号边缘从其电压值上限的90%到10%所需的时间，如图所示。
3.建立时间&保持时间

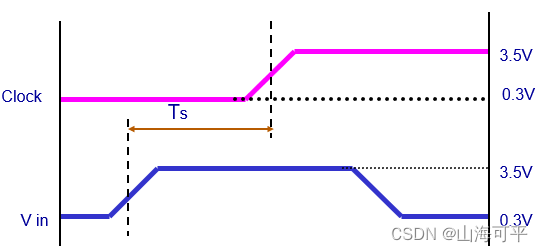

建立时间（Ts）：在采样时钟沿到来之前，数据保持稳定的最小时间。

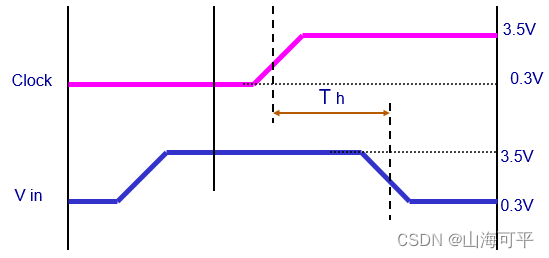

保持时间（Th）：在采样时钟沿到来之后，第二次数据到来之前，数据保持稳定的最小时间。
这两个概念只出现在输入引脚，示意图如图所示。
4.传播延迟
主要分为四类，上升延迟、下降延迟、使能延迟和关断延迟。
上升延迟（Tplh）：在输入管脚信号发生变化时，输出管脚从L状态变化为H状态所需要的转变时间，称为上升延迟。
下降延迟（Tphl）：在输入管脚信号发生变化时，输出管脚从H状态变化为L状态所需要的转变时间，称为下降延迟。

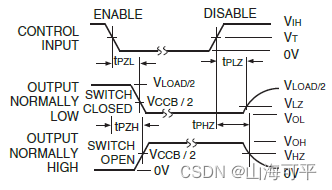

使能延迟（Tpzh/Tpzl）：在输入管脚信号发生变化时，输出管脚从Z状态变化为H，L状态所需要的转变时间，称为使能延迟。
关断延迟（Tplz/Tphz）：在输入管脚信号发生变化时，输出管脚从L，H状态变化为Z状态所需要的转变时间，称为关断延迟。
