AD 泪滴的添加

泪滴的作用

（1）避免电路板受到巨大外力冲撞时导线与焊盘或者导线与导孔的接触点断开，也可使电路板显得更加美观。

（2）焊接上，可以保护焊盘，避免多次焊接时焊盘脱落；生产时，可以避免蚀刻不均、过孔偏位出现的裂缝等。

（3）信号传输时平滑阻抗，减少阻抗的急剧跳变；避免高频信号传输时由于线宽突然变小而造成反射，可使走线与元件焊盘之间的连接趋于平稳过渡化。

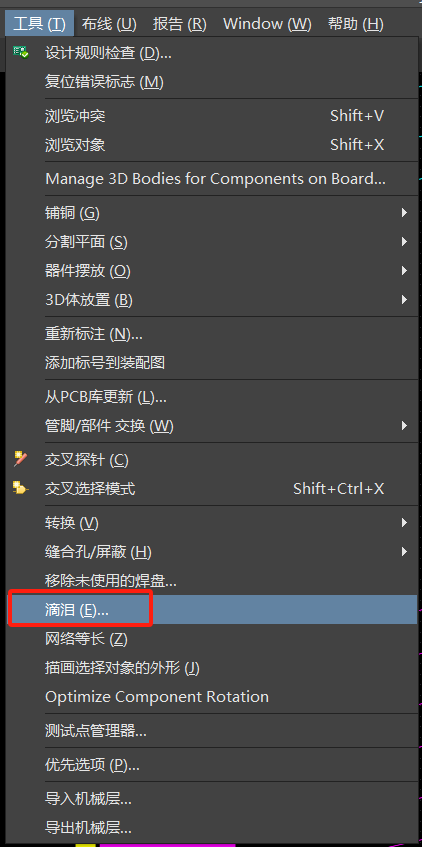

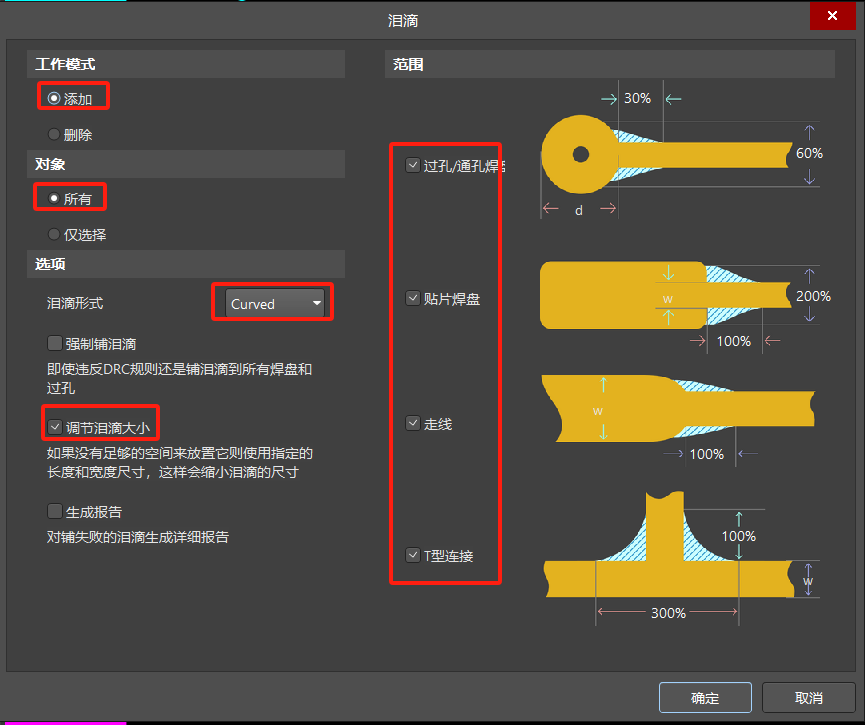

(1) 工作模式-添加: 选择执行添加泪滴命令
(2) 对象: 选择匹配对象，一般选择“所有”，选项右边，会适配相应的对象，包括“过孔/通孔焊盘”“贴片焊盘”、“走线”及“T形连接”
(3) 泪滴形式-Curved: 泪滴形状选择弯曲的补充形状。
(4) 强制铺泪滴: 对于添加泪滴的操作采取强制执行方式，即使存在DRC报错，一般来说为了保证泪滴的添加完整，勾选此项，后期DRC再修正即可。
(5) 调节泪滴大小: 当空间不足以添加泪滴时，变更泪滴的大小，可以更加智能地完成泪滴的添加动作。
