AD Class创建与Class应用

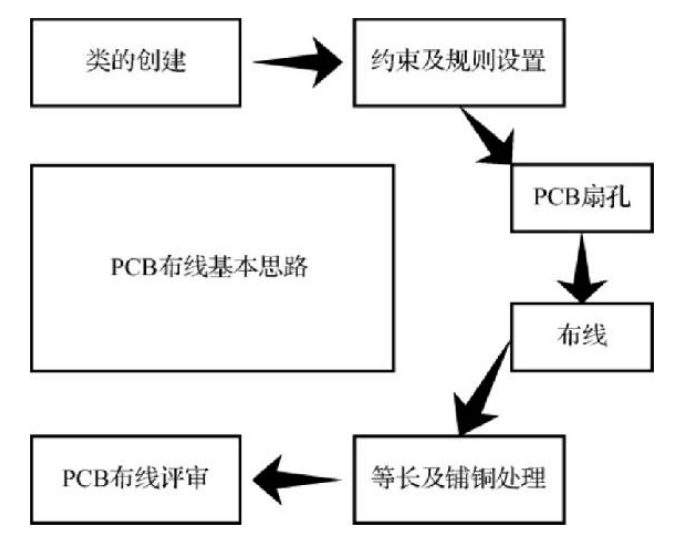

PCB布线的基本思路：

---

Class就是类，同属性网络或元件或层或差分放置一起构成一个类别。

相同属性的网络放置在一起，就是网络类。如GND网络和电源网络放置在一起构成电源网络类。

90欧姆的USB差分、HOST、OTG的差分放置一起，构成90欧姆差分类。

把封装名称相同的 0603R 的电阻放置在一起，就构成一组元件类。

分类的目的在于可以对相同属性的类进行统一的规则的约束或编辑管理。

---

电源信号线：载流 加粗

常规数据信号线： 4-8mil

---

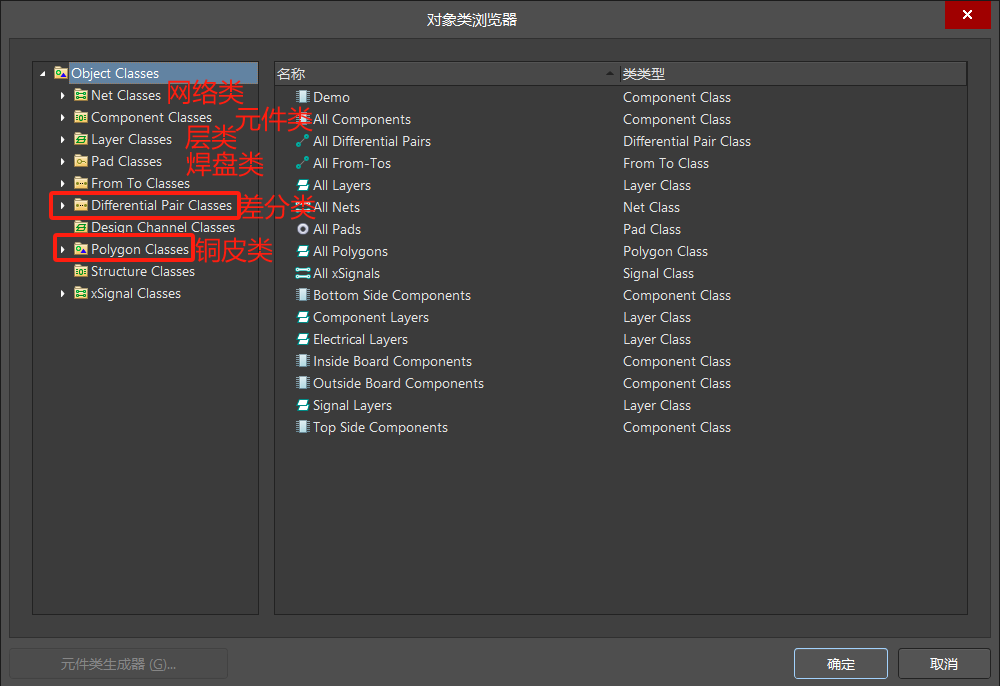

按快捷键“DC”或者执行菜单命令“设计-类”，进入类管理器

网络类的创建

网络类就是按照模块总线的要求，把相应的网络汇总到一起，如DDR的数据线、TF卡的数据线等。

添加电源网络类



可以修改该类的颜色，提醒这些线需要加粗

修改电源网络类走线规则



差分类的创建

差分一般有90欧姆差分和100欧姆差分。差分类的创建(添加)和网络类的创建(添加)稍微有点差异，需要在类管理器中添加分类名称，然后在差分对编辑器中进行网络的添加。

添加分类名称

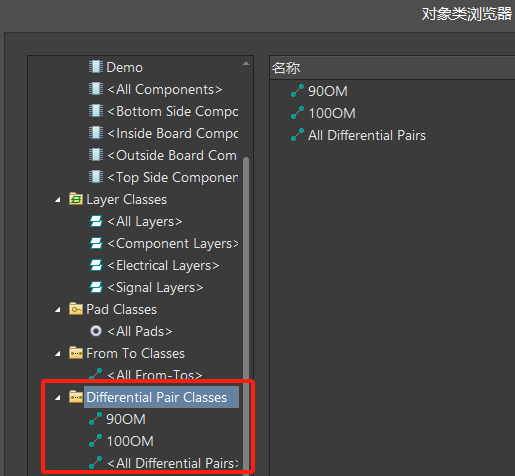

(1)按快捷键“DC”，进入类管理器，选中“Differential PairClasses"
(2)在“Differential Pair Classes”上单击鼠标右键，添加两个类，分别命名为“900M”和“1000M”

添加差分对网络

在右下角执行命令“Panels-PCB”，调出PCB对象编辑窗口，选择“Differential Pairs Editor”，进入差分对编辑器

1. 手工添加差分对

当需要添加网络到“90OM”差分类里面去时，选中“90OM”类别，单击“添加”按钮，可以手工添加差分对。在“正网络”栏中添加“+”性网络，在“负网络”栏中添加“-”性网络，并可以更改差分对名称，方便识别。

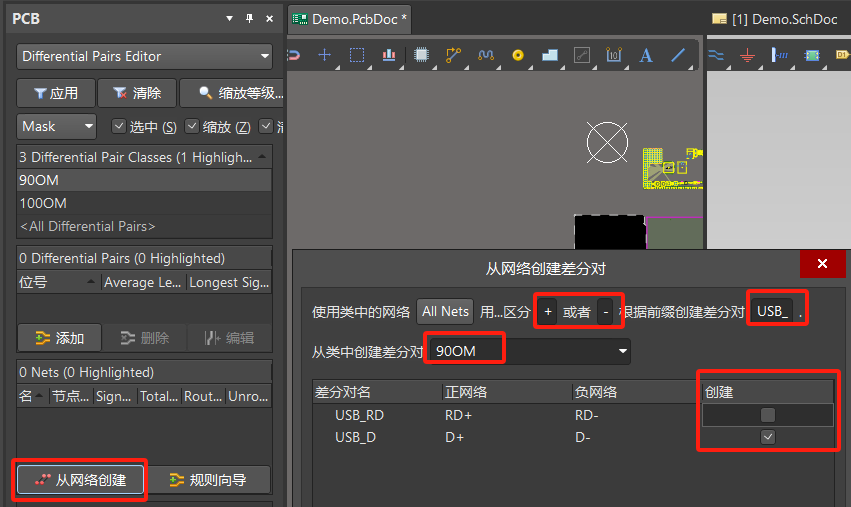

2. 网络匹配添加差分对

当然也可以通过网络匹配来添加，单击“从网络创建”按钮，在匹配栏中填写匹配的前缀，选择好需要添加进入的分类，审核下自动匹配出来的差分对:如果是，就对其进行勾选添加；如果不是，取消勾选即可。

选择设置后，单击“执行”按钮，完成匹配添加。通常用到的匹配符有“+” “-”和 “_P''  ''_N”等
