Docker中的网络实现方案学习笔记

前言

现在不管出现什么新技术、新框架，那有2个问题是大家都绕不开的，包括操作系统在内也绕不开这2个问题，而且是非常基础的问题——网络和存储。
回想以下以前学习过的框架，回想以下操作系统原理，是不是都不可能绕开这两点？这两点是所有程序的基础，同时也是Docker要解决的重点问题。今天我们就一起来学习下Docker的网络解决方案。

Docker中的网络解决方案

在Docker中，网络问题主要有3种解决方案。如下：

• Flannel
• Weave
• Calico

它们的目的无非就是为了解决同一个问题：如何让容器之间互相通信？这个问题再升级以下，放在kubernetes集群来看，它解决的也是同一个问题。不过在kubernetes中，它有一些约束，所有的网络实现都要遵循CNI标准（由kubernetes定义的标准，方便社区或公司进行扩展）。CNI规范总结起来可归纳成约法三章和四大目标。如下：

约法三章：

• pod与pod直接通信，无需显示使用NAT
• node与pod直接通信，无需显示使用NAT
• pod可见IP地址确为其它pod与其通信时所有，无需显示转换

四大目标：

• 容器与容器的通信
• pod与pod之间的通信
• pod与service之间的通信
• 外部与service之间的通信

还有，一般各大云平台都会结合自己的网络方案实现一种解决方案，现在先不管这些。下面我们就来一一学习下上面提到的3中解决方案。

Flannel

flannel是由coreos团队开发，设计之初就是为了解决集群中所有节点重新规划ip地址的使用规则，从而使得不同节点上的容器能获得同一个内网且不重复的IP地址，并且属于不同节点上的容器能够直接通过内网IP通信！

整体架构如下：

• Flannel 使用etcd存储配置数据和子网分配信息。flannel 启动之后，后台进程首先检索配置和正在使用的子网列表，然后选择一个可用的子网，然后尝试去注册它。etcd也存储这个每个主机对应的ip。flannel使用etcd的watch机制监视/coreos.com/network/subnets下面所有元素的变化信息，并且根据它来维护一个路由表。
• 每个主机配置一个ip段和子网个数。例如，可以配置一个覆盖网络使用10.100.0.0/16段，每个主机/24个子网。因此主机a可以接受10.100.5.0/24，主机B可以接受10.100.18.0/24的包。flannel使用etcd来维护分配的子网到实际的ip地址之间的映射。对于数据路径，flannel使用udp来封装ip数据报，转发到远程主机。选择udp协议是因为它能穿透防火墙。

一次完整的通信过程如下

1. 数据包由源容器发出，经过docker0转发至flannel0
2. 源flanneld监听到此数据包之后，解析到数据包应该发送给哪个flanneld？然后源flanneld从etcd里查询该目的地址的路由信息
3. 源主机的flanneld再将数据包使用UDP协议进行封装，然后根据路由表将数据包投递给对端flanneld
4. 对端flanneld收到数据包，解包发送到flannel0网卡，接着再转发到docker0网卡
5. 最后由docker0路由到最终容器

Flannel总结
flannel实质上是一种"覆盖网络(overlay network)"，即表示运行在一个网上的网（应用层网络），并不依靠ip地址来传递消息，而是采用一种映射机制，把ip地址和identifiers做映射来资源定位。也就是将TCP数据包装在另一种网络包里面进行路由转发和通信，目前已经支持UDP、VxLAN、AWS VPC和GCE路由等数据转发方式。

Weave

weave是由weaveworks公司开发的，其目的是要解决Docker跨主机通信，将多个节点上的容器连接起来，形成一个就像本地局域网一样。不需要KV Store存储。

一个weave网络由一系列peers构成（WRoute），这些WRoute存在不同的主机上。不同主机之间的WRoute通过weave connect命令进行连接。这意味着你可以自己指定集群的网络拓扑。

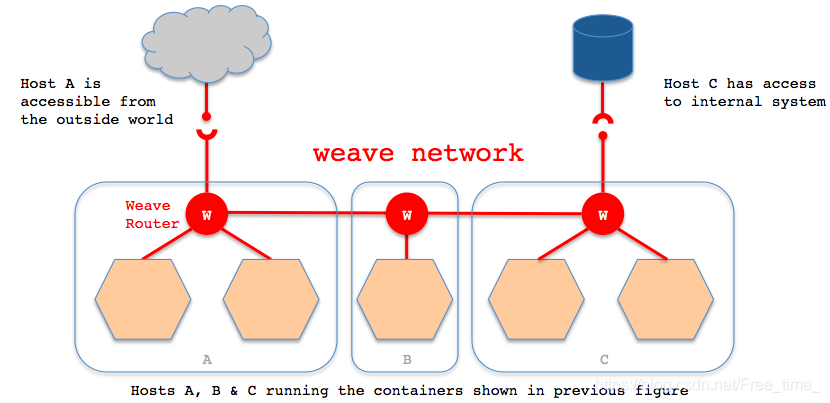

整体架构图如下：

• 在每一个部署Docker的主机（可能是物理机也可能是虚拟机）上都部署有一个WRouter，它本身也可以以一个容器的形式部署。weave网络是由这些weave routers组成的对等端点（peer）构成，并且可以通过weave命令行定制网络拓扑。
• 每个WRoute之间会建立2个连接

1. 一个tcp连接，用于握手和网络拓扑关系信息交换。默认6783端口。
2. 一个udp连接，用于数据面的信息传递。默认6783端口。

• 在数据面上，weave通过udp封装实现L2 Overlay。数据封装支持2种模式

1. sleeve mode：用户态，通过pcap设备在Linux bridge上截获数据包并由wRouter完成UDP封装，支持对L2 traffic进行加密，还支持Partial Connection，但是性能损失明显
2. fastpath mode：内核态，通过OVS的odp封装Vxlan完成转发，WRouter不直接参与转发，这种方式可以明显地提升吞吐量，不支持加密

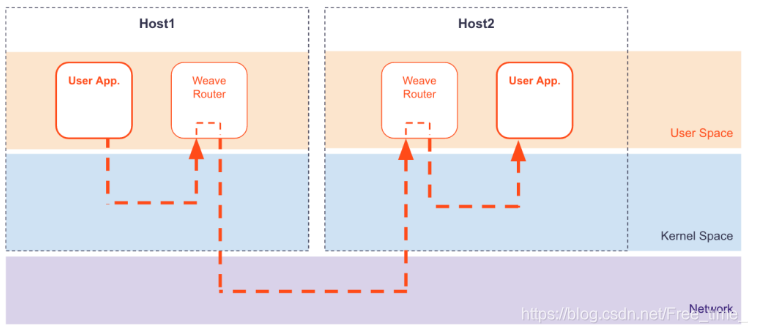

sleeve mode模式如下：

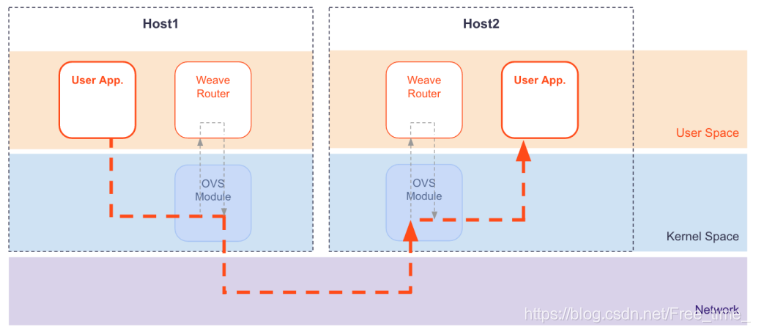

fastpath mode模式如下：

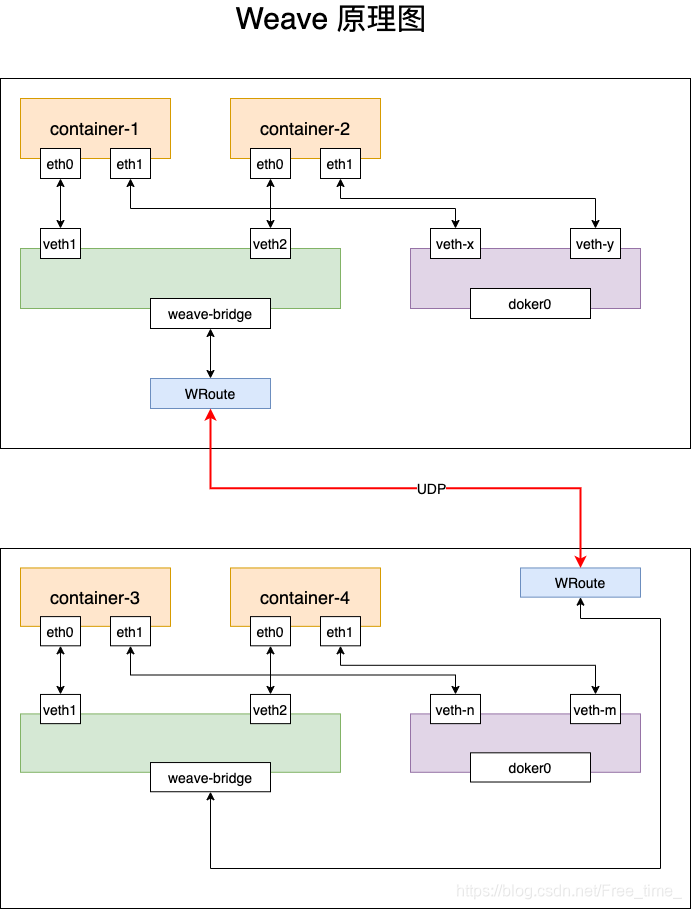

上面的都真是介绍下weave的基本信息和大致架构，下面我们来一张更加详细的流程图，如下：

• weave要求每个容器有两个网卡，一个就连在网桥上处理L2流量，另一个则连在docker0上
• weave-bridge：weave创建的网桥，桥的一端连接到容器，一端在weave
• docker0：docker原生网络，用于同主机容器之间通信，Docker0背后仍是iptables nat实现

上图容器之间通信的步骤如下：

1. container1通过veth1将流量转到宿主机的weave-bridge网桥上
2. WRoute使用pcap截获数据包，并排除由内核直接通过网桥转发的数据流量（本子网内部、本地容器、容器和主机之间的流量）。捕获的包通过WRoute封装成UDP数据包转到其他所有主机上
3. 在其他主机上，WRoute收到数据包后解封装，然后通过pcap将包注入到网桥接口，然后通过网桥上的veth将流量转发到容器

Calico

calico把每个操作系统的协议栈认为是一个路由器，然后把所有容器都认为是连接在这个路由器上的终端，在路由器之间跑标准的路由协议——BGP协议，然后让它们自己去学习这个网络的拓扑该如何转发。

所以calico方案是一个纯三层的方案（不需要Overlay），也就是让每个节点的三层去确保本机两个容器之间、跨主机两个容器之间的三层连通性。需要etcd来存储网络元数据。

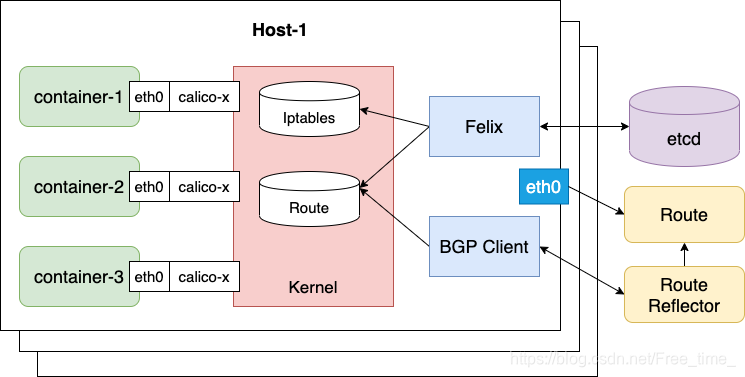

整体架构如下：

• Felix：calico agent，负责配置路由及ACL（访问控制）等
• etcd：网络元数据存储，确保calico网络状态一致
• BGP Client（BIDR）：主要负责把 Felix 写入 kernel 的路由信息分发到当前 Calico 网络，确保 workload 间的通信的有效性
• BGP Route Reflector(BIRD)： 大规模部署时使用，摒弃所有节点互联的 mesh 模式，通过一个或者多个BGP Route Reflector来完成集中式的路由分发
• calico-ipam：主要用于kubernetes-cni插件，这里没有写出来

它每个节点上会运行两个主要的程序，一个是Felix，它会监听ECTD中心的存储，从它获取事件，比如说用户在这台机器上加了一个IP，或者是分配了一个容器等。接着会在这台机器上创建出一个容器，并将其网卡、IP、MAC都设置好，然后在内核的路由表里面写一条，注明这个IP应该到这张网卡。BGP Client是一个标准的路由程序，它会从内核里面获取哪一些IP的路由发生了变化，然后通过标准BGP的路由协议扩散到整个其他的宿主机上，让外界都知道这个IP在这里，你们路由的时候得到这里来。

Calico的网络方式：

calico的网络方式分为两种，如下：

1. IPinIP：相当于一个基层的网桥。就是一个ip隧道
2. BGP：边界网关协议，互联网上的一个核心去中心化自治路由协议

Calico总结：

由于Calico是一种纯三层的实现，因此可以避免与二层方案相关的数据包封装的操作，中间没有任何的NAT，没有任何的overlay，所以它的转发效率可能是所有方案中最高的，因为它的包直接走原生TCP/IP协议栈，它的隔离也因为这个栈而变得好做。因为TCP/IP协议栈提供了一整套的防火墙的规则，所以它可以通过`IPTABLES的规则达到比较复杂的隔离逻辑。

总结

三种方案的优缺点：

方案	优点	缺点
Flannel	1、简单、稳定 2、无需NAT 3、有overlay模式，也有纯3层模式	1、不提供DNS功能，容器之间只能通过ip访问 2、需要etcd 3、不支持网络策略
Weave	1、支持hostname访问 2、无需NAT 3、自己交换网络信息，不需要存储 4、支持加密	1、overlay网络 2、配置复杂，需要weave connect或者weave launch来加入网络
Calico	1、纯三层，无overlay，效率高 2、支持hostname访问 3、无需NAT 4、网络策略完善	1、需要存储 2、由于在三层，目前支持tcp、udp 3、对底层网络有要求，要求二层MAC地址可以通信
