UFS顶层架构

    UFS基于SCSI SAM架构模型定义了一个完整的协议栈，从上到下依次为应用层、传输层、数据链路层、物理层。UFS使用MIPI联盟的UniPro作为数据链路层和MIPI的M-PHY作为物理层，两者合起来称之为互连层（UFS InterConnect Layer）

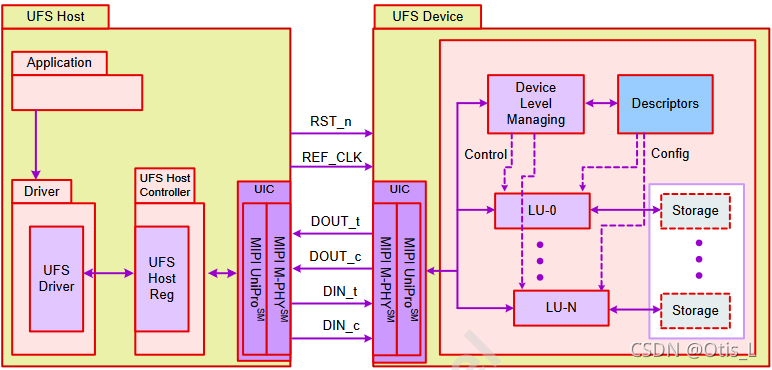

ufs架构

应用层

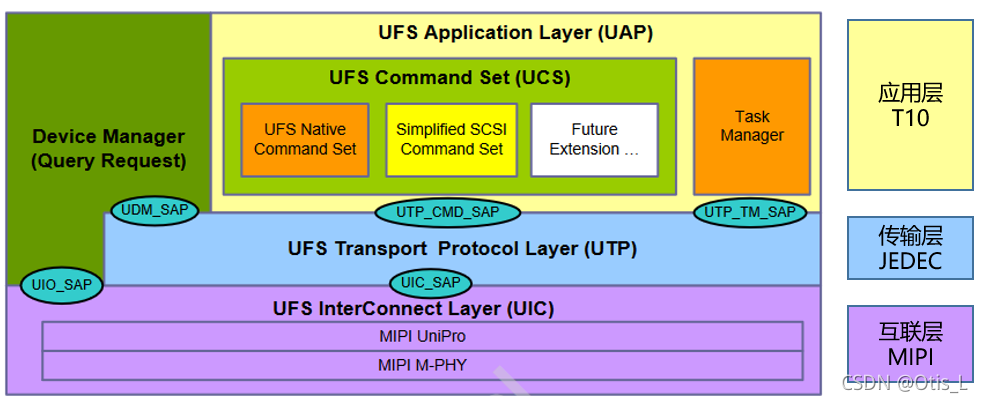

    应用层包括UFS命令集、设备管理器（Device Manager）和任务管理器（Task Manager）。应用层处于整个协议栈的最高层，所有的命令或者请求都来源于该层。
    UCS负责命令的生成，目前UFS没有定义自己的命令（没有UFS Native Command Set），使用的命令是简化的SCSI命令（基于SBC和SPC），由INCITS T10组织定义。

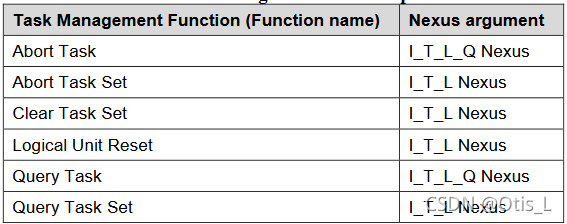

    任务管理器用于处理命令队列控制的命令。设备管理器将提供设备级别的控制，如查询请求和较低级别的链路层控制。

UFS命令集

    目前ufs没有定义自己的命令，使用的是简化的SCSI命令，主要包括SPC（SCSI Primary Commands）命令和SBC（SCSI Block Commands）命令

命令类型 命令名
SPC INQUIRY
