    计算机系统的运行是依靠电能运行的，而能量的获取是有成本的，因此如果能在保证系统运转的基础上，尽量节省对能量的消耗，就会大大提升该系统的生存竞争力。这方面，大自然已经做的很好了，如植物的落叶，如动物的冬眠，等等。而在计算机的世界里（这里以运行Linux OS的嵌入式系统为例），称作电源管理（Power Management）。
    电源管理（Power Management）在Linux Kernel中，是一个比较庞大的子系统，涉及到供电（Power Supply）、充电（Charger）、时钟（Clock）、频率（Frequency）、电压（Voltage）、睡眠/唤醒（Suspend/Resume）等方方面面。
    对于嵌入式设备而言，功耗管控能力是设备性能表现的重要依据。而嵌入式开发中电源功耗管控主要由驱动控制。

RPM框架

    RPM(Runtime power management)在Linux内核驱动中，是一套运行时电源管理框架，为系统中所有的device提供了一种运行时电源管理的机制。这也是新内核（linux 2.6以后）展现的新特性：模块化处理，实现高内聚和低耦合。通俗地讲呢，就是“各人自扫门前雪”，尽量扫好自己的（高内聚），尽量不和别人交互（低耦合）。而RPM正体现了这一思想：每个设备（包括CPU）都处理好自身的电源管理工作，尽量以最低的能耗完成交代的任务，尽量在不需要工作的时候进入低功耗状态，尽量不和其它模块有过多耦合。每个设备都是最节省的话，整个系统一定是最节省的。

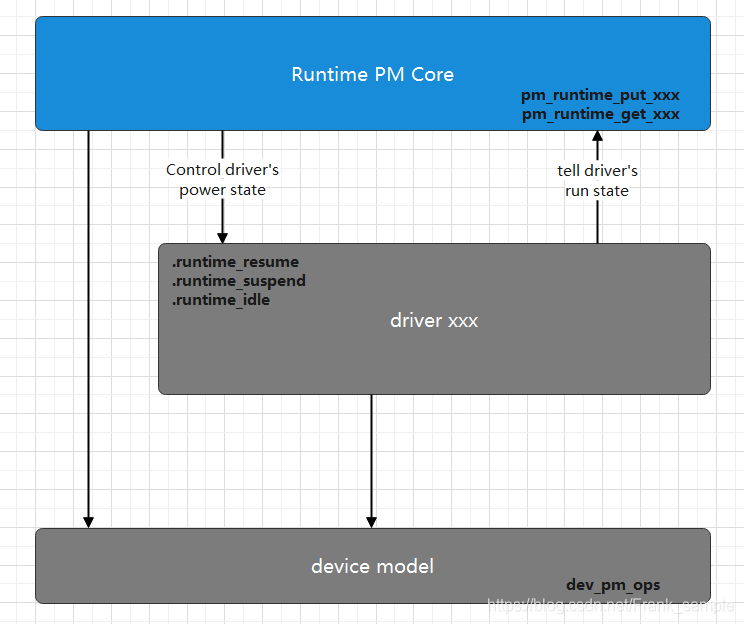

    RPM的软件设计框架如下图所示：
RPM
    为什么需要Runtime PM Framework？

改变设备的电源状态需要整个平台的支持。
当设备处于低功耗模式时，wakeup signal常常需要platform或者bus的支持。
设备驱动不知道什么时候去suspend设备的，也就是驱动是没法判断设备是否处于idle状态，通常需要依赖subsystem，比如bus。
pm相关的操作都需要顺序执行，这时候就免不了使用workqueue。
Runtime PM需要和system-wide suspend需要保持兼容。比如system-wide suspend的时候设备已经处于Runtime PM的SUSPENDED状态了，这时候应该怎么处理此设备？

以上这些工作都需要Runtime PM framework的支持，这也都是Runtime PM framework应该操心的事情。

Runtime PM数据结构

为了实现设备的runtime pm，需要subsystem（PM domains、device types、classes and bus types）和driver提供下面三个回调函数：

//内核驱动中使用的电源管理数据结构
struct dev_pm_ops {
        ....
	int (*runtime_suspend)(struct device *dev);
	int (*runtime_resume)(struct device *dev);
	int (*runtime_idle)(struct device *dev);
};

三个回调函数分别用于suspend device，resume device和idle device。通常Runtime PM framework会在合适的时机调用三个函数。

Runtime PM运行机制

核心机制

RPM的核心机制是这样的：

为每个设备维护一个引用计数(device->power.usage_count)，用于指示该设备的使用状态。
当需要使用设备时，device driver调用pm_runtime_get（或pm_runtime_get_sync）接口，增加引用计数；不再使用设备时，device driver调用pm_runtime_put（或pm_runtime_put_sync），减少引用计数。每一次put，RPM core都会判断引用计数的值。如果为零，表示该设备不在使用(Idle)了，则使用异步(ASYNC)或同步(SYNC)，调用设备的.runtime_idle回调函数。
.runtime_idle的存在，是为了在idle和suspend之间加一个缓冲，避免频繁的suspend/resume操作。因此它的职责是：判断设备是否具备suspend的条件，如果具备，在合适的时机，suspend设备。、

可以不提供，RPM core会使用异步（ASYNC）或同步（SYNC）的方式，调用设备的.runtime_suspend回调函数，suspend设备，同时记录设备的PM状态；
可以调用RPM core提供helper函数（pm_runtime_autosuspend_expiration、pm_runtime_autosuspend、pm_request_autosuspend），要求在指定的时间后，suspend设备。

pm_runtime_autosuspend、pm_request_autosuspend等接口，会起一个timer，并在timer到期后，使用异步（ASYNC）或同步（SYNC）的方式，调用设备的.runtime_suspend回调函数，suspend设备，同时记录设备的PM状态。
每一次get，RPM core都会判断设备的PM状态，如果不是active，则会使用异步（ASYNC）或同步（SYNC）的方式，调用设备的.runtime_resume回调函数，resume设备。

注1：Runtime PM中的“suspend”，不一定要求设备必须进入低功耗状态，而是要求设备在suspend后，不再处理数据，不再和CPUs、RAM进行任何的交互，直到设备的.runtime_resume被调用。因为此时设备的parent（如bus controller）、CPU是、RAM等，都有可能因为suspend而不再工作，如果设备再有任何动作，都会造成不可预期的异常。
注2：回忆一下wakeup events和wakeup lock，Runtime PM和它们在本质上是一样的，都是实时的向PM core报告“我不工作了，可以睡了”、“我要工作了，不能睡（或醒来吧）”。不同的是：wakeup events和RPM的报告者是内核空间drivers，而wakeup lock是用户空间进程；wakeup events和wakelock涉及的睡眠对象是整个系统，包括CPU和所有的devices，而RPM是一个一个独立的device（CPU除外，它由cpu idle模块处理，可看作RPM的特例）。

get和put的时机

什么时候进行get和put操作的实质就是device idle判断的标准是什么？

device是通过用户程序为用户提供服务，而服务的方式又分成两种：接受指令，做事情（被动）；上报事件（主动，一般是通过中断的方式）。因此，设备active的时间段，包括【接收指令、完成指令】和【事件到达，由driver记录下来】另种事件处理类型。除此之外的时间，包括driver从用户处层序获得指令（以及相关数据）、driver将事件（以及相关的数据）交给应用程序，都是idle时间。
那么对于设备而言，idle时间是否应该立即suspend以节省功耗？不一定，要具体场景具体对待：例如如果网络连接正常，那么在可预期的、很短的时间内，设备又会active（传输网络数据），如果频繁suspend，会降低性能，且不会省电；比如用户按键，具有突发性，因而可以考虑suspend；等等。

由于get和put正是设备idle状态的切换点，因此get和put的使用时机理论上就可以控制如下：

主动访问设备时，如写寄存器、发起数据传输等等；使用get操作，增加引用计数，告诉RPM core设备active；访问结束后，使用put操作，减小引用计数，告诉RPM core设备可能idle。
设备有事件通知时，使用get操作（可能在中断处理中）；driver处理完事件后，使用put操作。

异步（Async）和同步（Sync）

    设备驱动代码可在进程和中断两种上下文执行，因此put和get等接口，要么是由用户进程调用，要么是由中断处理函数调用。由于这些接口可能会执行device的.runtime_xxx回调函数，而这些接口的执行时间是不确定的，有些可能还会睡眠等待。这对用户进程或者中断处理函数来说，是不能接受的。
    因此，RPM core提供的默认接口（pm_runtime_get/pm_runtime_put等），采用异步调用的方式（由ASYNC flag表示），启动一个work queue，在单独的线程中，调用.runtime_xxx回调函数，这可以保证设备驱动之外的其它模块正常运行。
    另外，如果设备驱动清楚地知道自己要做什么，也可以使用同步接口（pm_runtime_get_sync/pm_runtime_put_sync等），它们会直接调用.runtime_xxx回调函数。

Runtime PM过程中的同步问题

由于.runtime_xxx回调函数可能采用异步的形式调用，以及Generic PM suspend和RPM并存的现状，因此要求RPM需要小心处理同步问题，在RPM core中有相当一部分的代码用处处理同步问题，主要内容包括：

    多个.runtime_suspend请求之间的同步
    多个.runtime_resume请求之间的同步
    多个.runtime_idle请求之间的同步
    .runtime_suspend请求和system_resume请求之间的同步；
    .runtime_suspend请求和system suspend之间的同步；
    .runtime_resume请求和system resume之间的同步；
    等等

级联设备之间的Runtime PM

struct device结构中，有一个parent指针，指向该设备的父设备（如果没有则为空）。父设备通常是Bus、host controller，设备的正常工作，依赖父设备。体现在RPM中，就是如下的行为：

parent设备下任何一个设备处于active状态，parent必须active。
parent设备下任何一个设备idle了，要通知parent，parent以此记录处于active状态的child设备个数。
parent设备下所有子设备都idle了，parent才可以idle。

以上行为RPM core会自动处理，不需要在设备驱动中进行操作。

device的runtime status及其初始状态

在Runtime Power Management的过程中，device可处于四种状态：RPM_ACTIVE、RPM_RESUMING、RPM_SUSPENDED和RPM_SUSPENDING。

RPM_ACTIVE，设备处于正常工作的状态，表示设备的.runtime_resume回调函数执行成功；
PRM_SUSPENDED，设备处于suspend状态，表示设备.runtime_suspend回调函数执行成功；
RPM_RESUMING，设备的.runtime_resume正在被执行；
RPM_SUSPENDING，设备的.runtime_suspend正在被执行；
注：.runtime_idle只是suspend前的过渡，因此runtime_status和idle无关。
device注册时，设备模型代码会调用pm_runtime_init接口，将设备的runtime status初始化为RPM_SUSPENDED，而kernel并不知道某个设备初始化时的真正状态，因此设备驱动需要根据实际情况，调用RPM的helper函数，将自身的status设置正确。

RPM使用流程

从驱动开发的角度来看如何使用RPM。
1. 当驱动对设备进行初始化时，调用pm_runtime_enable()，使能设备的runtime pm功能。

/**
 * pm_runtime_enable - Enable runtime PM of a device.
 * @dev: Device to handle.
 */
void pm_runtime_enable(struct device *dev)
{
    unsigned long flags;
    spin_lock_irqsave(&dev->power.lock, flags);

    if (dev->power.disable_depth > 0) {
        dev->power.disable_depth--;         //disable_depth 初始值为1
    ...;
    } else {
        dev_warn(dev, "Unbalanced %s!\n", __func__);
    }

    ...;

    spin_unlock_irqrestore(&dev->power.lock, flags);
}
/*
	核心操作是将dev->power.disable_depth的值减一，该值是在系统启动初期，
	对每一个device进行初始化时，会调用pm_runtime_init函数，然后把该参数设置为1.
	在pm_runtime_init 函数中，还将device 的初始RPM状态设置为RPM_SUSPENDED，
	代表设备当前处于休眠的状态，还不可以访问。
*/

2.当driver认为其设备需要进行工作（打开）时，调用pm_rumtime_get（）/ pm_rumtime_get_sync （），向RPM core上报设备状态为开，若条件满足，RPM core会执行到driver的runtime_resume回调函数，配置设备为工作的状态。对应的API如下所示：

static inline int pm_runtime_get(struct device *dev)；
static inline int pm_runtime_get_sync(struct device *dev)；

可以从名字看出，以上两个API的区别，在于pm_rumtime_get（）用于异步操作，而pm_rumtime_get_sync （）用于同步操作。如果你期望在执行get操作后立马访问设备，那么这里推荐你使用pm_rumtime_get_sync （）接口，因为pm_rumtime_get（）接口会把一些核心的操作放到一个工作队列(workqueue)中延后执行。

3.当driver认为其设备不需要进行工作（关闭）时，则调用pm_rumtime_put（）/ pm_rumtime_put_sync （），向RPM core上报设备状态为关，若条件满足，RPM core会执行到driver的runtime_suspend回调函数，配置设备为关闭的状态。对应的API如下所示：

static inline int pm_runtime_put(struct device *dev)；
static inline int pm_runtime_put_sync(struct device *dev)；

使用总结：driver 在使用 RPM 功能前，需要通过pm_rumtime_enable（），使能设备的runtime pm功能；当驱动认为设备可以睡眠时，就调用pm_rumtime_put（）/ pm_rumtime_put_sync （）；当驱动认为设备需要工作时，就调用pm_rumtime_get（）/ pm_rumtime_get_sync （）。

核心API

RPM提供的API位于“include/linux/pm_runtime.h”中。

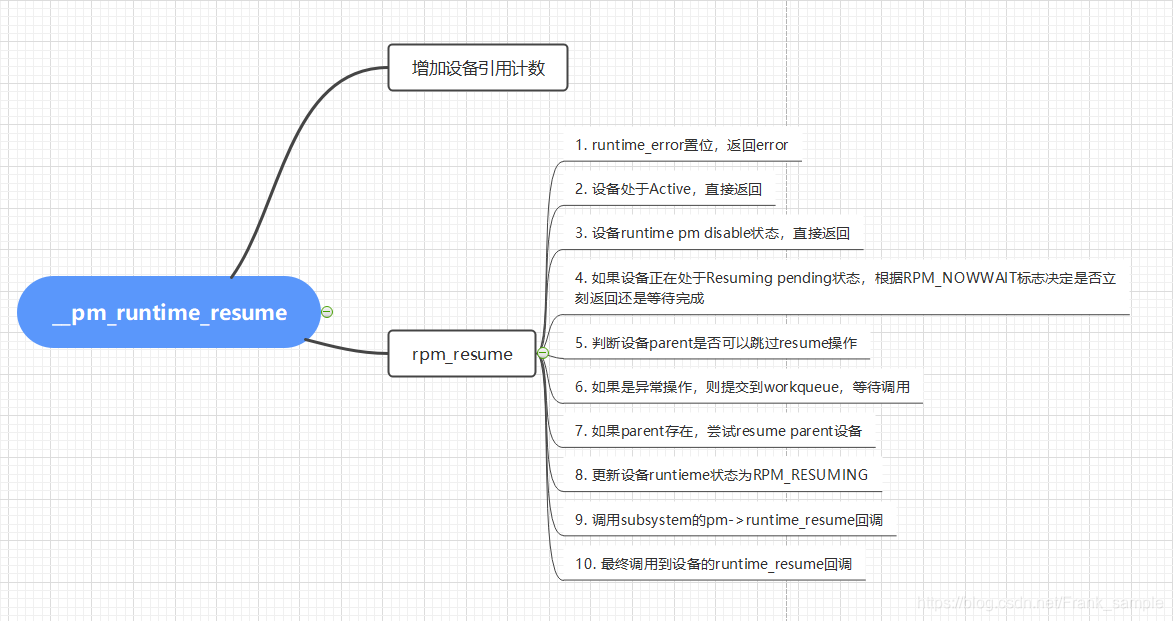

extern int __pm_runtime_idle(struct device *dev, int rpmflags);
extern int __pm_runtime_suspend(struct device *dev, int rpmflags);
extern int __pm_runtime_resume(struct device *dev, int rpmflags);
/*
 	这三个函数是RPM的idle、put/suspend、get/resume等操作的基础，
	根据rpmflag，有着不同的操作逻辑。后续很多API，都是基于它们三个。
	一般不会在设备驱动中直接使用。
 */

extern int pm_schedule_suspend(struct device *dev, unsigned int delay);
/*
	在指定的时间后（delay，单位是ms），suspend设备。
	该接口为异步调用，不会更改设备的引用计数，可在driver的.rpm_idle中调用，
	免去driver自己再启一个timer的烦恼。
*/

extern void pm_runtime_enable(struct device *dev);
extern void pm_runtime_disable(struct device *dev);
/*
	设备RPM功能的enable/disable，可嵌套调用，会使用一个变量（dev->power.disable_depth）记录disable的深度。
	只要disable_depth大于零，就意味着RPM功能不可使用，很多的API调用（如suspend/reesume/put/get等）会返回失败。

	RPM初始化时，会将所有设备的disable_depth置为1，也就是disable状态，driver初始化完毕后，要根据设备的时机状态，
	调用这两个函数，将RPM状态设置正确。
*/

extern void pm_runtime_allow(struct device *dev);
extern void pm_runtime_forbid(struct device *dev);
/*
	RPM core通过sysfs（drivers/base/power/sysfs.c），
	为每个设备提供一个“/sys/devices/.../power/control”文件，
	通过该文件可让用户空间程序直接访问device的RPM功能。
	这两个函数用来控制是否开启该功能（默认开启）。
*/

extern int pm_runtime_barrier(struct device *dev);
/*
	很多RPM请求都是异步的，这些请求会挂到一个名称为“pm_wq”的工作队列上，
	这个函数的目的，就是清空这个队列，另外如果有resume请求，同步等待resume完成。
*/

extern int pm_generic_runtime_idle(struct device *dev);
extern int pm_generic_runtime_suspend(struct device *dev);
extern int pm_generic_runtime_resume(struct device *dev);
/*
	几个通用的函数，一般给subsystem的RPM driver使用，直接调用devie driver的相应的callback函数。
*/

extern void pm_runtime_irq_safe(struct device *dev);
/*
	告诉RPM core，如下函数可以在中断上下文调用：
	pm_runtime_idle()
	pm_runtime_suspend()
	pm_runtime_autosuspend()
	pm_runtime_resume()
	pm_runtime_get_sync()
	pm_runtime_put_sync()
	pm_runtime_put_sync_suspend()
	pm_runtime_put_sync_autosuspend()
*/


extern void pm_runtime_get/pm_runtime_put(异步请求增加/减少引用计数)
extern void pm_runtime_get_sync/pm_runtime_put_sync(同步请求增加/减少引用计数)
extern void pm_runtime_set_active/pm_runtime_set_suspended(设置设备的runtime运行状态)
extern void pm_schedule_suspend(在指定时间之后suspend)
/*
	以上接口都比较简单，最终会调用
	__pm_runtime_resume/__pm_runtime_suspend/__pm_runtime_idle接口中。
*/
