VLAN虚拟局域网实验（基础）

        题目要求:

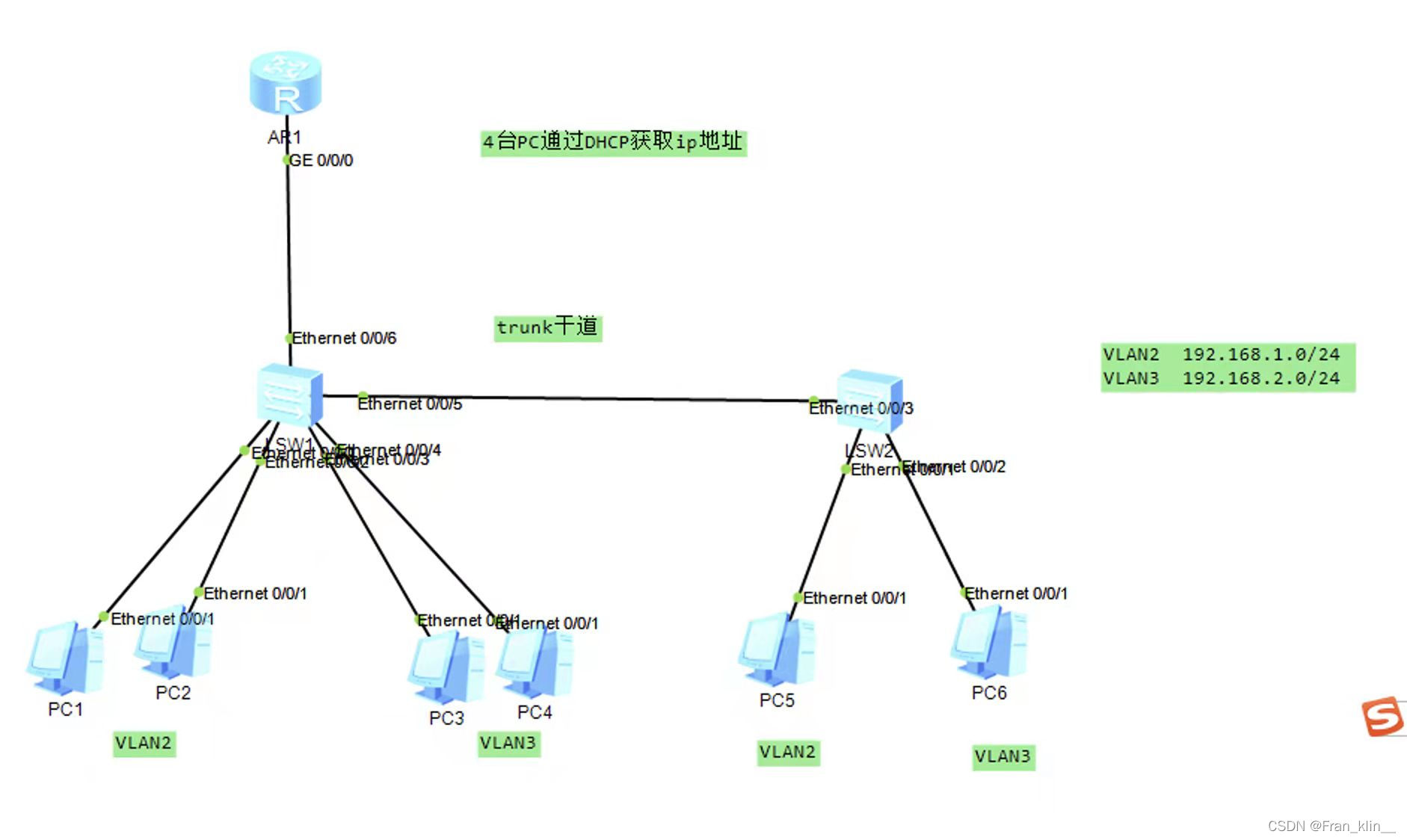

第一步：根据图在ensp上搭建

第二步：在交换机上创建vlan，因为交换机上所有接口默认属于vlan1，所以我们创建vlan2和vlan3

输入命令：

[sw1]vlan 2

[sw1-vlan2]q

[sw1]vlan 3

[sw1-vlan3]q

[sw1]undo vlan 3

第三步：划分vlan接口

[sw1]port-group group-member Ethernet 0/0/1 to Ethernet 0/0/2

[sw1-port-group]port link-type access

[sw1-port-group]port default vlan 2

[sw1]port-group group-member Ethernet 0/0/3 to Ethernet 0/0/4

[sw1-port-group]port link-type access

[sw1-port-group]port default vlan 3

sw2同理

第三步：trunk干道

此时用pc1 ping pc5是ping不通的，虽然他们同是vlan2，但是0/0/5口现在属于默认的vlan1，所以此时要给连接两台交换机的这条线为trunk干道，他们不属于任何一个vlan，输入命令如下：

[sw1]interface Eth0/0/5

[sw1-Ethernet0/0/5]port link-type trunk

[sw1-Ethernet0/0/5]port trunk allow-pass vlan 2 to 3

第四步：设置路由器子接口

如果vlan2要访问vlan3此时需要路由器需要网管，所以要先到路由器需要给连接路由器的线设置为trunk干道，再创建两个子接口（虚拟），充当真接口，输入命令：

[route]interface g0/0/0.1

[route-GigabitEthernet0/0/0.1]dot1q  termination vid 2

[route-GigabitEthernet0/0/0.1]ip address 192.168.1.254 24

[route-GigabitEthernet0/0/0.1]arp broadcast enable

[route-GigabitEthernet0/0/0.1]q

[route]interface GigabitEthernet 0/0/0.2

[route-GigabitEthernet0/0/0.2]dot1q  termination vid 3

[route-GigabitEthernet0/0/0.2]ip address 192.168.2.254 24

[route-GigabitEthernet0/0/0.2]arp broadcast enable

第五步：使四台pc自动获取ip

[route]dhcp enable

[route]ip pool v2

[route-ip-pool-v2]network 192.168.1.0 mask 24

[route-ip-pool-v2]gateway-list 192.168.1.254

[route-ip-pool-v2]dns-list 114.114.114.114

[route-ip-pool-v2]q

[route]ip pool v3

[route-ip-pool-v2]network 192.168.2.0 mask 24

[route-ip-pool-v2]gateway-list 192.168.2.254

[route-ip-pool-v2]dns-list 114.114.114.114

[route]interface g0/0/0.1

[route-GigabitEthernet0/0/0.1]dhcp select global

[route-GigabitEthernet0/0/0.2]dhcp select global

最后自动获取IP后在命令行查看

实验完成
