唐老师讲运算放大器(第一讲)——运算放大器分类和参数

最新推荐文章于 2025-06-09 09:02:21 发布
原创 最新推荐文章于 2025-06-09 09:02:21 发布 · 1.1k 阅读 · 30 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件设计 #运算放大器

本文指导读者理解运放数据手册中的电源供电范围和双电源应用，特别强调了正负电源极性标记和绝对最大值的规定。

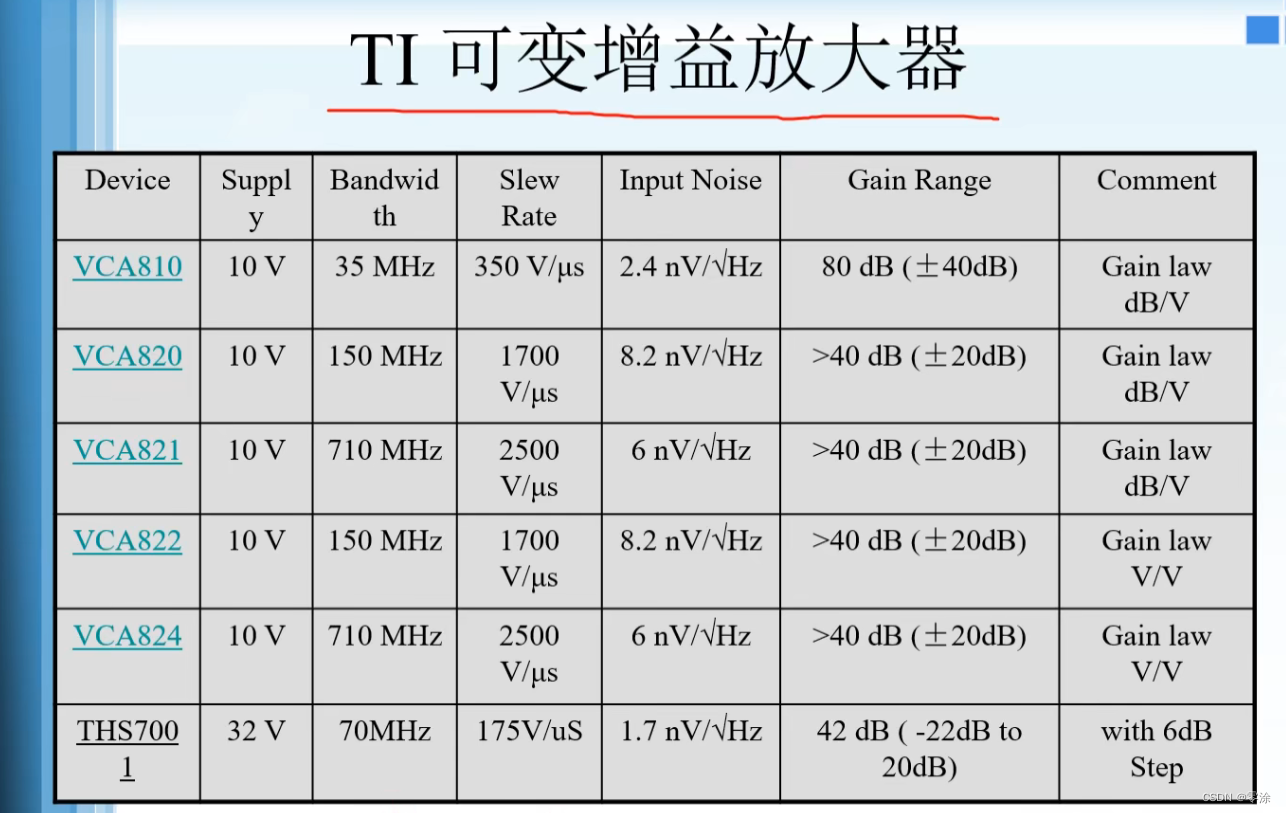

在这里插入图片描述

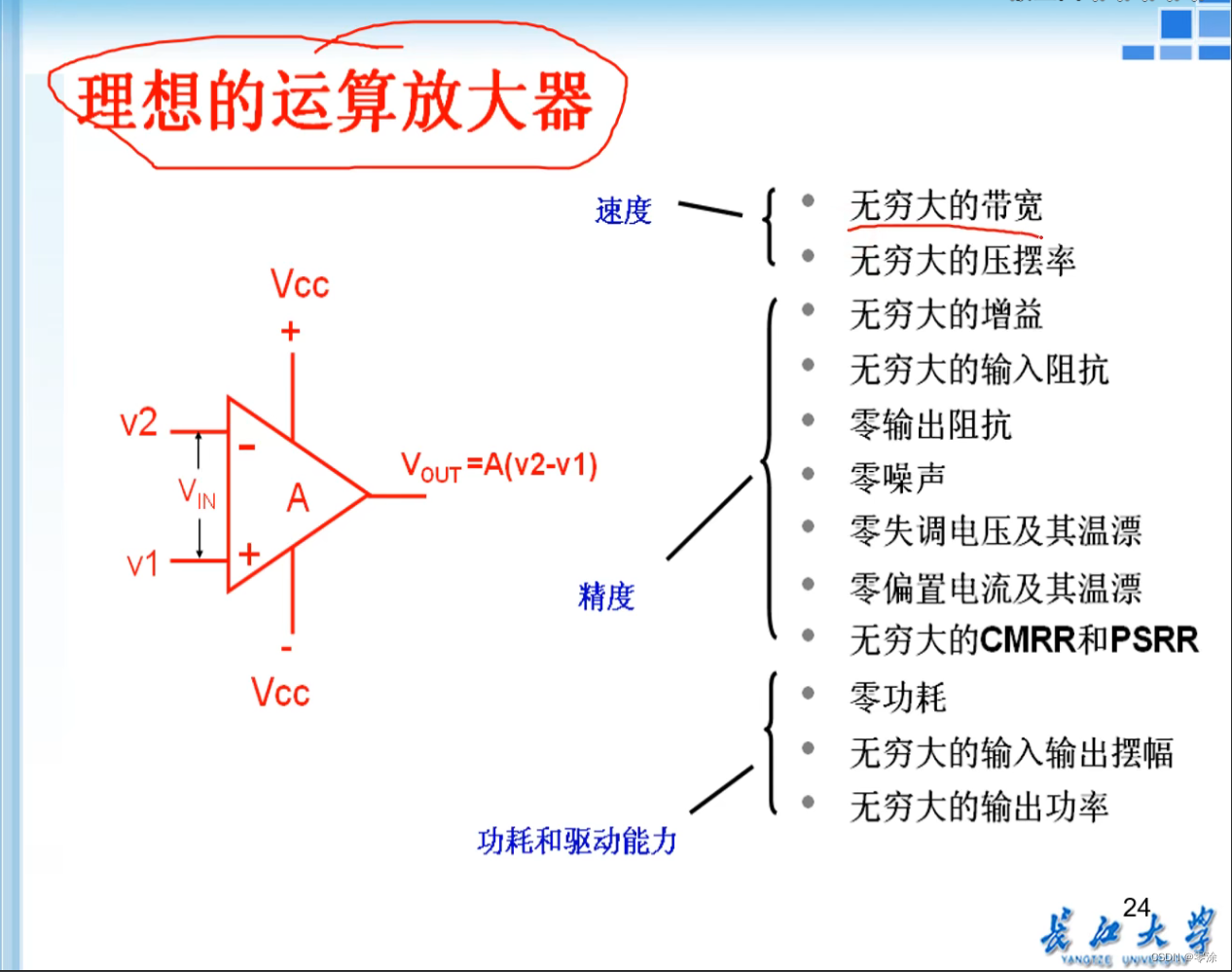

在这里插入图片描述

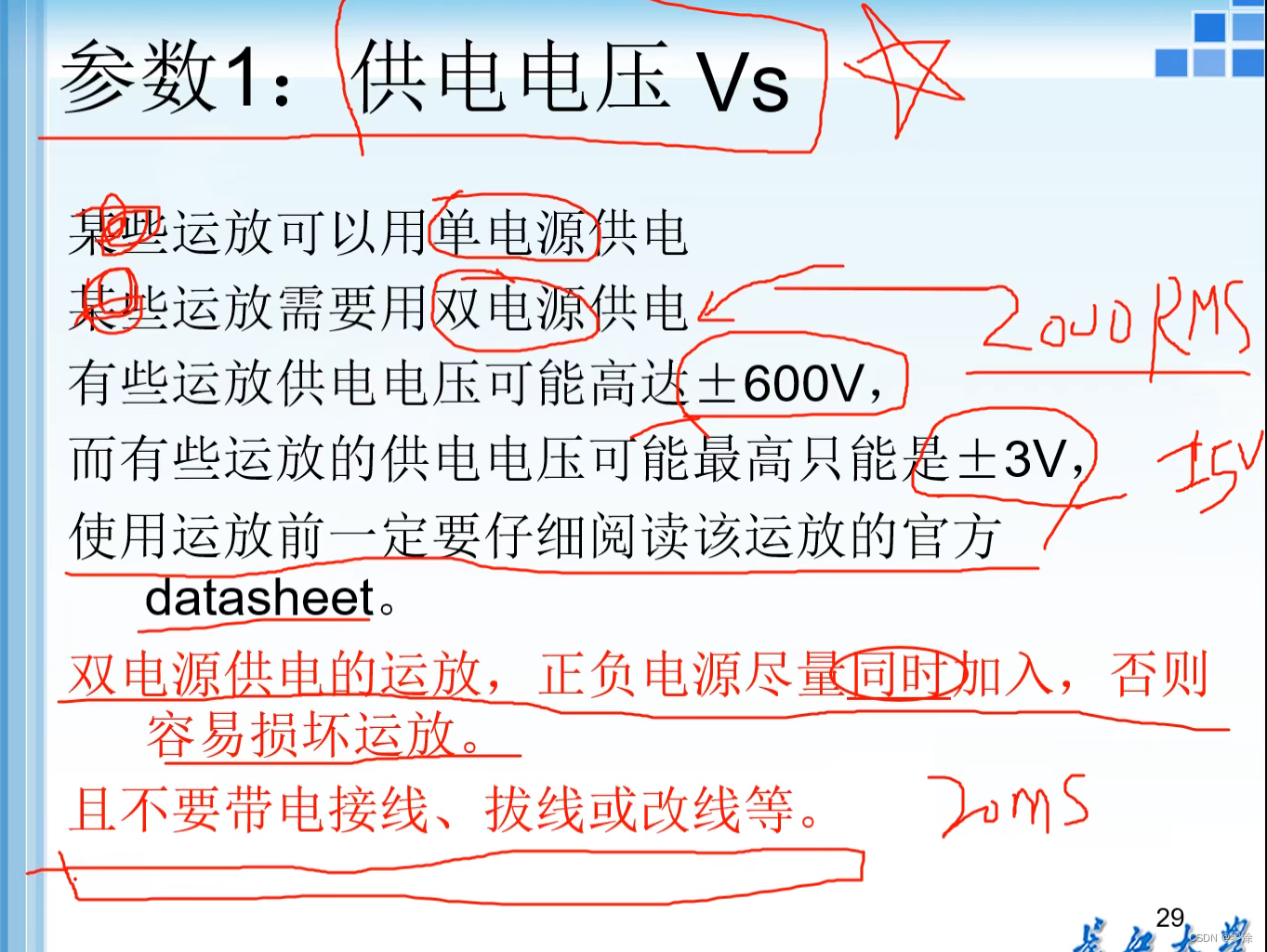

在这里插入图片描述

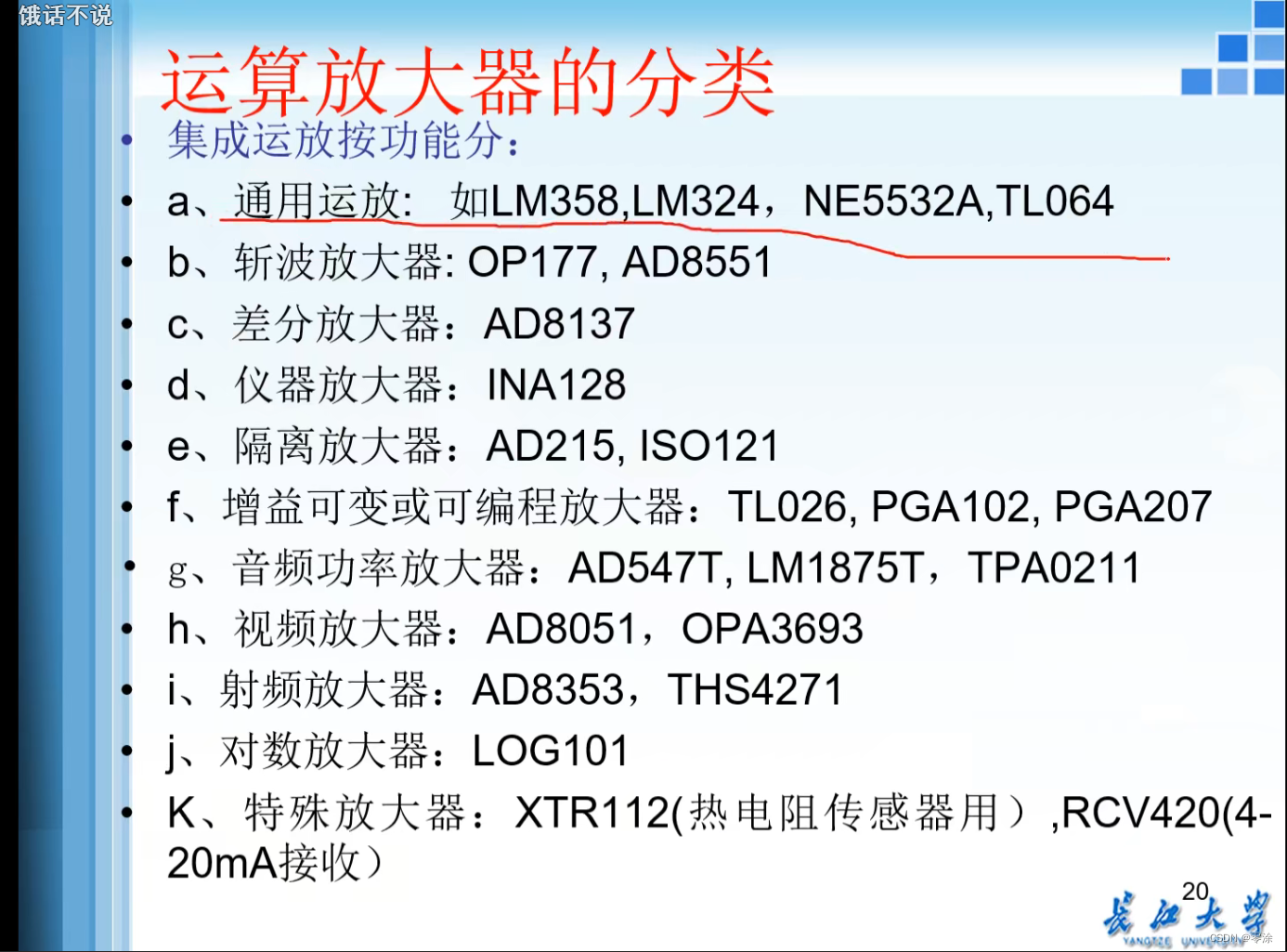

在这里插入图片描述

如何看懂运放数据手册？
在这里插入图片描述

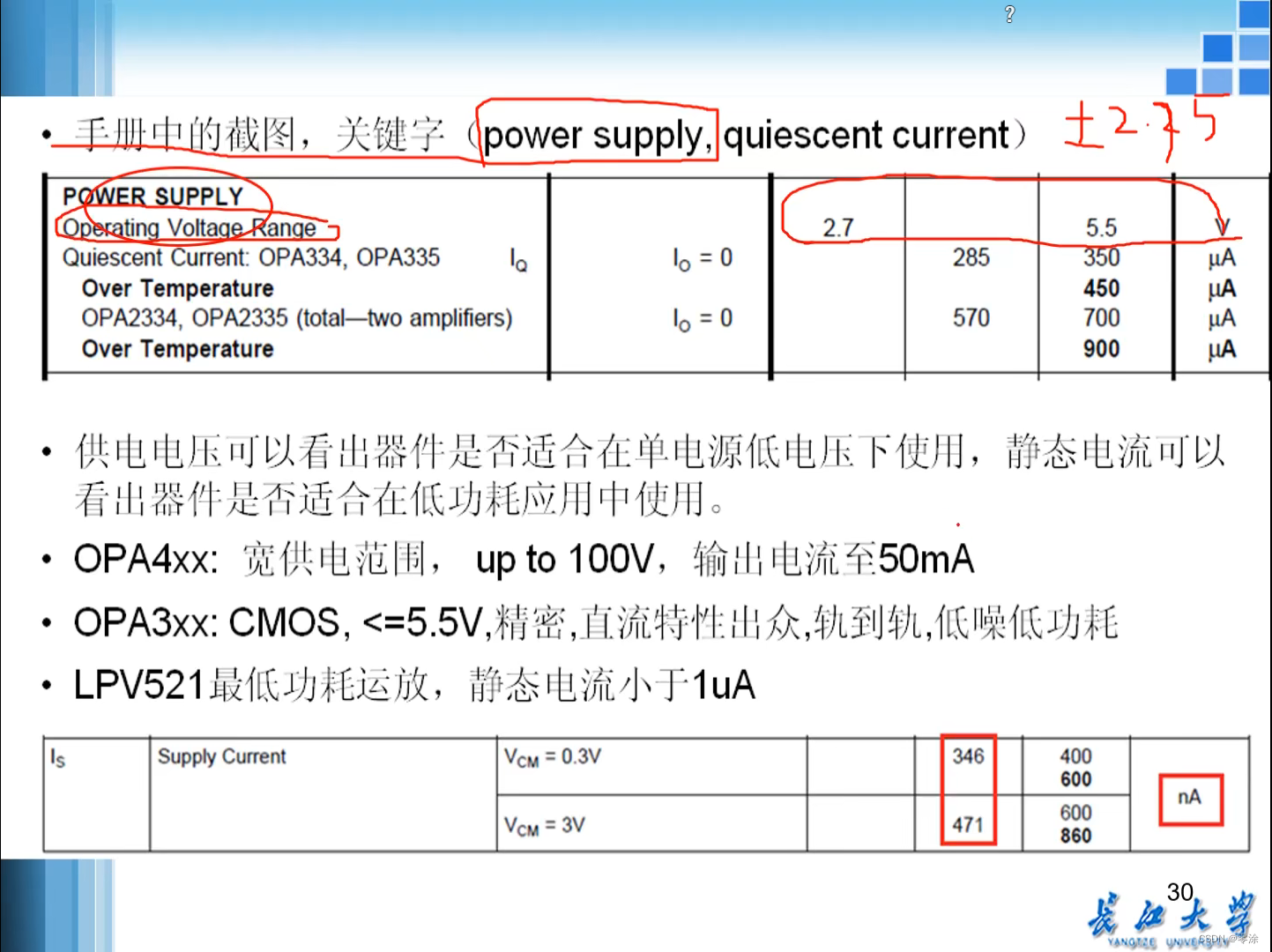

Power Supply 为正电源-负电源的绝对值，所以如果是5V，采用单电源应为5V，双电源应为±2.5V
在这里插入图片描述

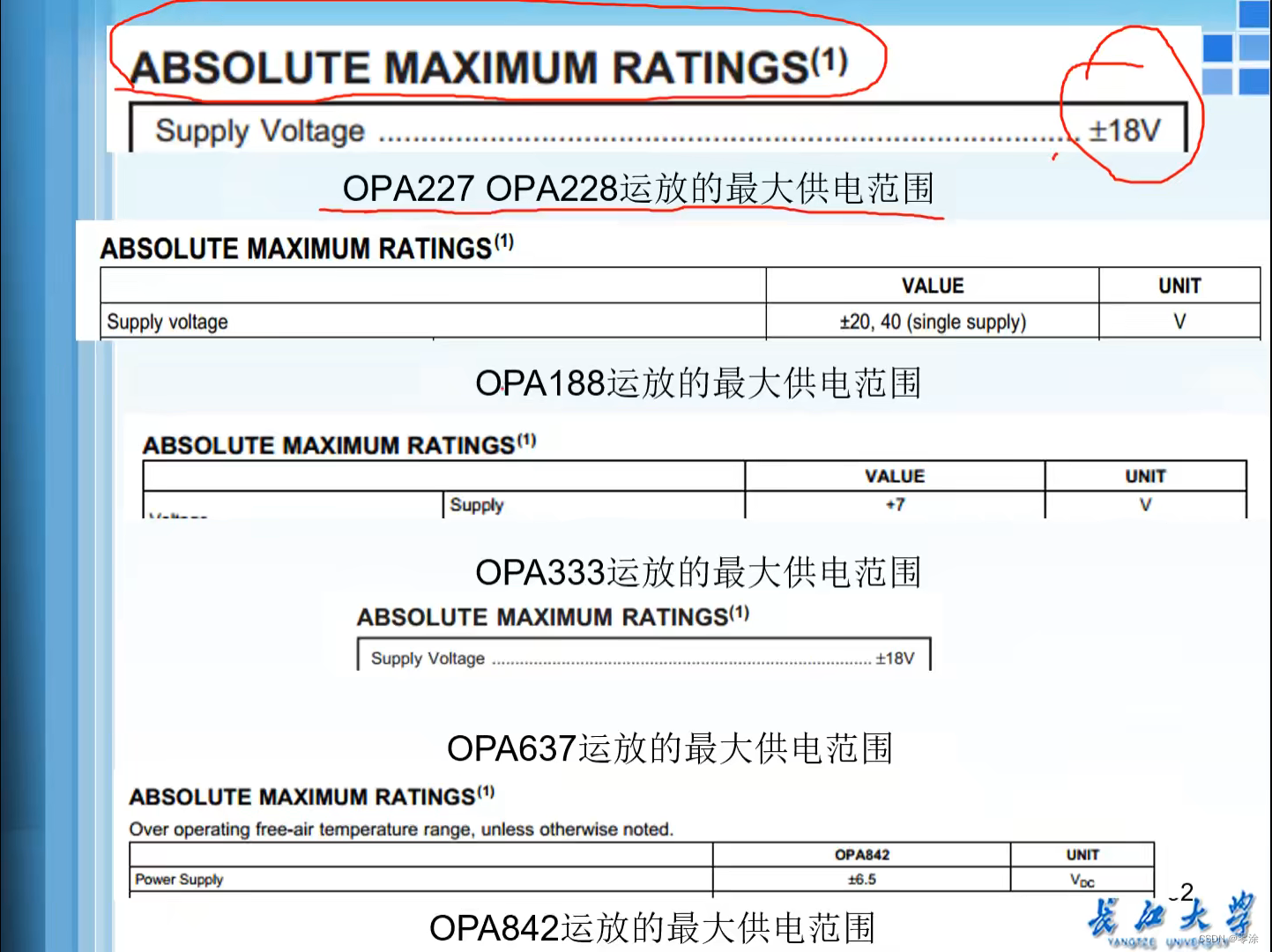

下图为绝对最大范围，带有±的为双电源的最大最小值，如不超过±18V，若没有标注±，只有+或者没有，那么用双电源时应为一般，如+7V的那个， 双电源时±3.5V

在这里插入图片描述
