由于是记录学习过程，所以难免会有错误，直接指出即可

目标：使用STM32F103R6芯片点亮一个LED灯

1.使用STM32CubeMX

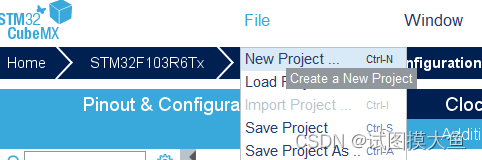

创建工程：File->New Project(或者快捷键ctrl+N)

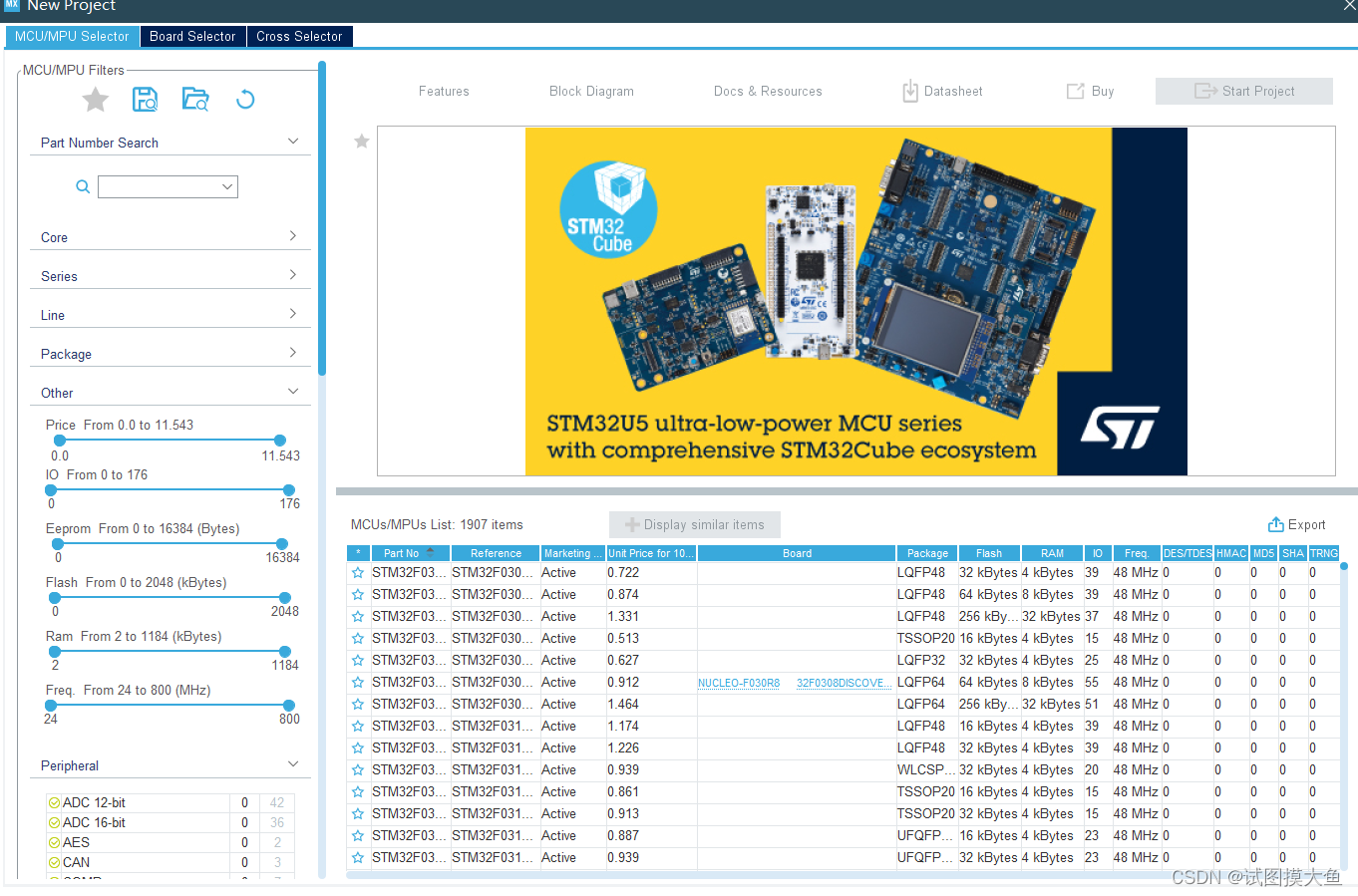

点开之后弹出窗口：

左上角搜索框可以直接键入目标芯片，这一次的目标是STM32F103R6，搜索：

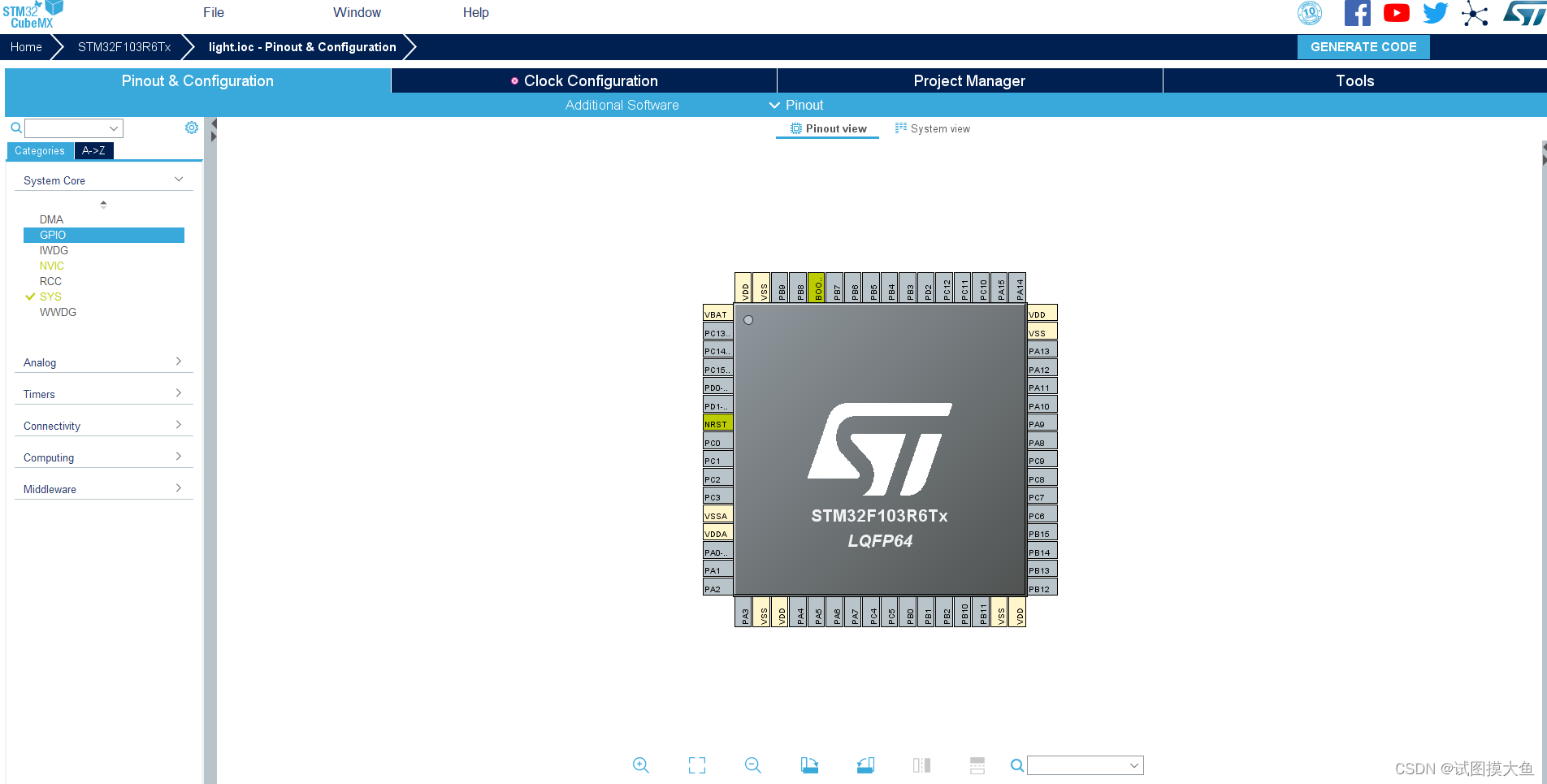

创建成功，界面如下：

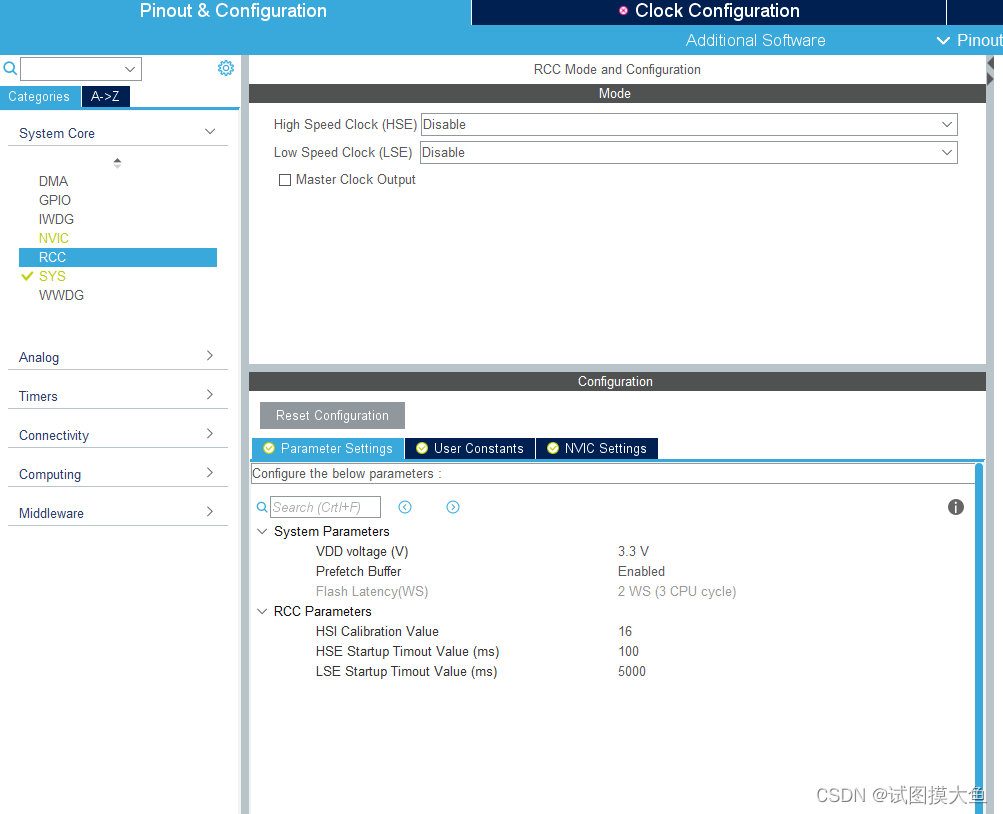

左窗口可以选择需要编辑的内容，右边的芯片可以直接鼠标点击进行快捷操作，先编辑RCC

HSE选择Crystal/Ceramic Resonator
