ICMP协议

ICMP（Internet Control Message protocol）互联网信息控制协议，用于实现链路连通性测试和链路追踪，可以实现链路差错报告，属于UDP协议。ICMP有多种类型的报文，同一类型的报文会有多个不同的Code。是一个网络层协议。

ping、tracert 等命令的内部就是用的 icmp 协议。

它是TCP/IP协议簇的一个子协议，用于在IP主机、路由器之间传递控制消息。控制消息是指网络通不通、主机是否可达、路由是否可用等网络本身的消息。
这些控制消息虽然并不传输用户数据，但是对于用户数据的传递起着重要的作用。
ICMP就是一个“错误侦测与回报机制”，其目的就是让我们能够检测网路的连线状况﹐也能确保连线的准确性。
当路由器在处理一个数据包的过程中发生了意外，可以通过ICMP向数据包的源端报告有关事件。
其功能主要有：侦测远端主机是否存在，建立及维护路由资料，重导资料传送路径（ICMP重定向），资料流量控制。
ICMP在沟通之中，主要是透过不同的类别(Type)与代码(Code) 让机器来识别不同的连线状况。
ICMP 是个非常有用的协议﹐尤其是当我们要对网路连接状况进行判断的时候。
ICMP使用IP的基本支持，就像它是一个更高级别的协议，但是，ICMP实际上是IP的一个组成部分，必须由每个IP模块实现。

没有端口号，有协议号，在IP报头中的协议类型字段中可以看到。icmp的协议号是1

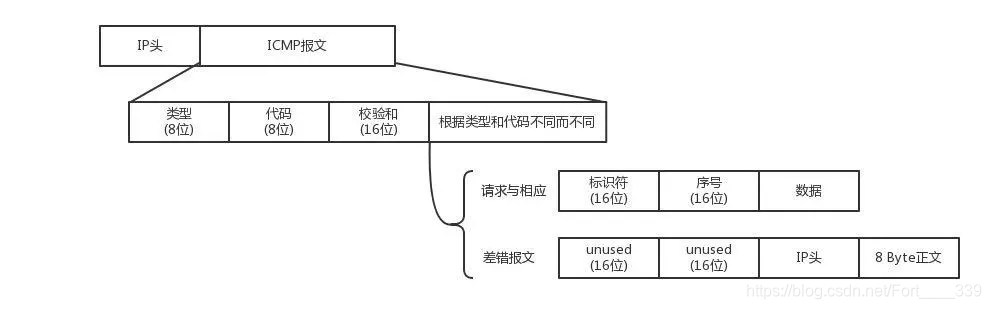

ICMP报文结构：

ICMP协议的功能主要有：

1. 确认IP包是否成功到达目标地址
2. 通知在发送过程中IP包被丢弃的原因

注：

1.ICMP是基于IP协议工作的，但是它并不是传输层的功能，因此仍然把它归结为网络层协议
2. ICMP只能搭配IPv4使用，如果是IPv6的情况下, 需要是用ICMPv6

ping命令的功能
（1）能验证网络的连通性
（2）会统计响应时间和TTL(IP包中的Time To Live，生存周期)
那么如何验证的呢？
（1）ping命令会先发送一个 ICMP Echo Request给对端
（2）对端接收到之后, 会返回一个ICMP Echo Reply
（3）若没有返回，就是超时了，会认为指定的网络地址不存在。

ICMP 报文的类型和代码字段合集

TYPE CODE Description Query Error
0 0 Echo Reply——回显应答（Ping应答） x
3 0 Network Unreachable——网络不可达 x
3 1 Host Unreachable——主机不可达 x
3 2 Protocol Unreachable——协议不可达 x
3 3 Port Unreachable——端口不可达 x
3 4 Fragmentation needed but no frag. bit set——需要进行分片但设置不分片比特 x
3 5 Source routing failed——源站选路失败 x
3 6 Destination network unknown——目的网络未知 x
3 7 Destination host unknown——目的主机未知 x
3 8 Source host isolated (obsolete)——源主机被隔离（作废不用） x
3 9 Destination network administratively prohibited——目的网络被强制禁止 x
3 10 Destination host administratively prohibited——目的主机被强制禁止 x
3 11 Network unreachable for TOS——由于服务类型TOS，网络不可达 x
3 12 Host unreachable for TOS——由于服务类型TOS，主机不可达 x
3 13 Communication administratively prohibited by filtering——由于过滤，通信被强制禁止 x
3 14 Host precedence violation——主机越权 x
3 15 Precedence cutoff in effect——优先中止生效 x
4 0 Source quench——源端被关闭（基本流控制）
5 0 Redirect for network——对网络重定向
5 1 Redirect for host——对主机重定向
5 2 Redirect for TOS and network——对服务类型和网络重定向
5 3 Redirect for TOS and host——对服务类型和主机重定向
8 0 Echo request——回显请求（Ping请求） x
9 0 Router advertisement——路由器通告
10 0 Route solicitation——路由器请求
11 0 TTL equals 0 during transit——传输期间生存时间为0 x
11 1 TTL equals 0 during reassembly——在数据报组装期间生存时间为0 x
12 0 IP header bad (catchall error)——坏的IP首部（包括各种差错） x
12 1 Required options missing——缺少必需的选项 x
13 0 Timestamp request (obsolete)——时间戳请求（作废不用） x
14 Timestamp reply (obsolete)——时间戳应答（作废不用） x
15 0 Information request (obsolete)——信息请求（作废不用） x
