函数调用时的栈操作

通过分析函数调用的汇编，解析一下时如何进行函数调用

示例代码

#include <iostream>
using namespace std;

int add(int a, int b)
{
	int d = 0;
	d = a + b;

	return d;
}

int main(int argc, char* argv[])
{
	int a = 1;
	int b = 2;

	int c = 0;
	c = add(a, b);
	return 0;
}

main函数的主要部分汇编代码

int main(int argc, char* argv[])
{
00642040  push        ebp
00642041  mov         ebp,esp
00642043  sub         esp,0E4h
00642049  push        ebx
0064204A  push        esi
0064204B  push        edi
0064204C  lea         edi,[ebp-24h]
0064204F  mov         ecx,9
00642054  mov         eax,0CCCCCCCCh
00642059  rep stos    dword ptr es:[edi]
0064205B  mov         ecx,offset _A7BC9FD1_source@cpp (064F066h)
00642060  call        @__CheckForDebuggerJustMyCode@4 (0641393h)
	int a = 1;
00642065  mov         dword ptr [a],1
	int b = 2;
0064206C  mov         dword ptr [b],2

	int c = 0;
00642073  mov         dword ptr [c],0
	c = add(a, b);
0064207A  mov         eax,dword ptr [b]
0064207D  push        eax
0064207E  mov         ecx,dword ptr [a]
00642081  push        ecx
00642082  call        add (0641451h)
00642087  add         esp,8
0064208A  mov         dword ptr [c],eax
	return 0;
0064208D  xor         eax,eax
}
0064208F  pop         edi
00642090  pop         esi
00642091  pop         ebx
00642092  add         esp,0E4h
00642098  cmp         ebp,esp
0064209A  call        __RTC_CheckEsp (064129Eh)
0064209F  mov         esp,ebp
006420A1  pop         ebp
006420A2  ret

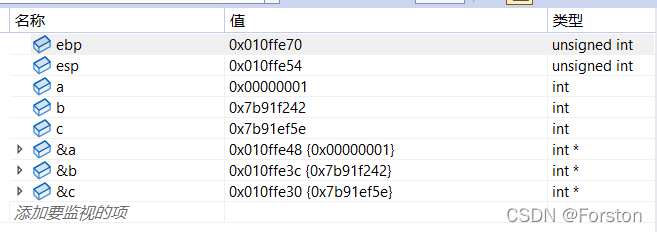

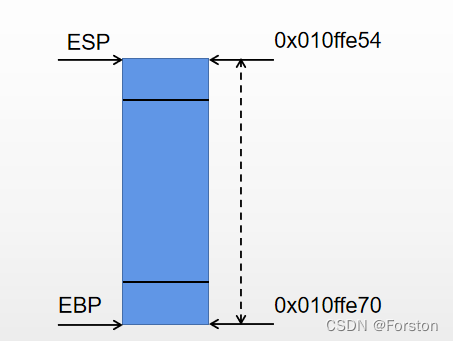

在main函数入口处打个断点，看一下当前各个寄存器的状态

执行以下语句后：

00642040  push        ebp              //将调用函数的栈底压栈
00642041  mov         ebp,esp          //将栈底指针指向调用函数的栈底
00642043  sub         esp,0E4h         //开辟0xE4的地址空间给main

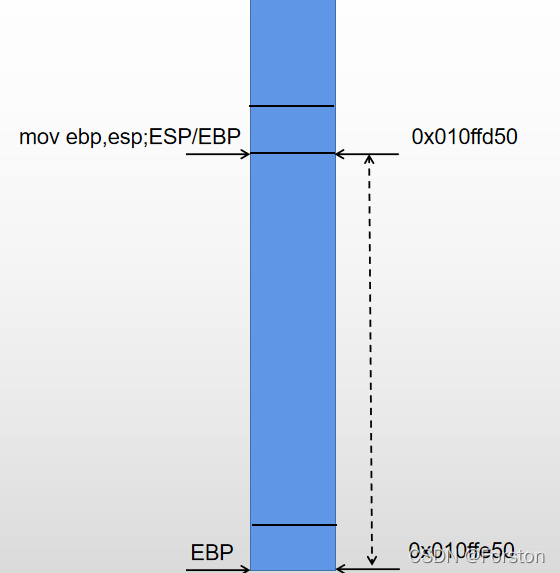

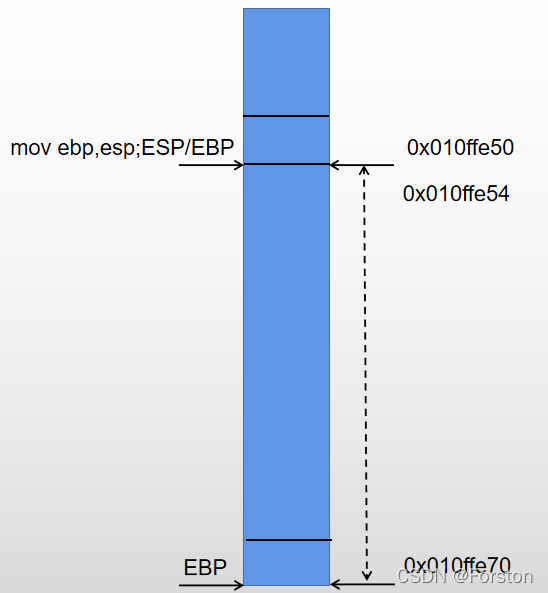

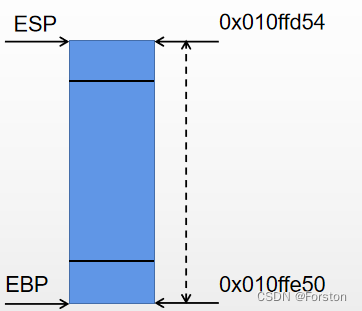

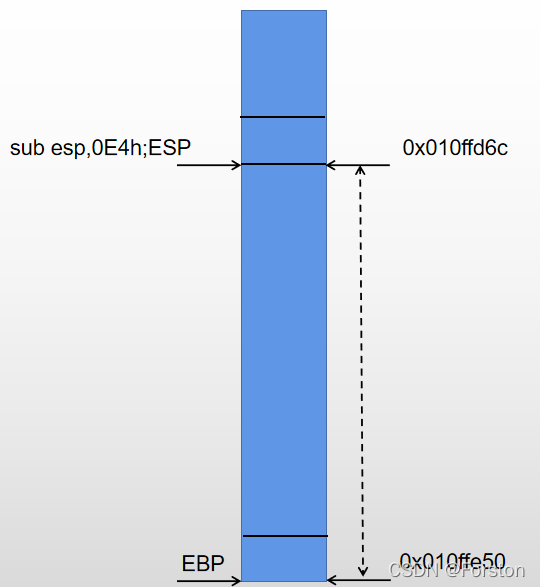

 栈地址变成这样：

 执行这几条语句后，EBP指向原先的栈顶，ESP重新开辟一块地址0xE4H并指向新的栈顶。

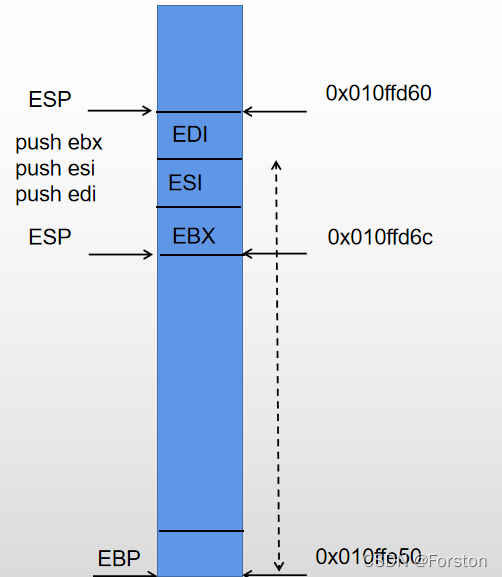

0064204C  lea         edi,[ebp-24h]
0064204F  mov         ecx,9
00642054  mov         eax,0CCCCCCCCh
00642059  rep stos    dword ptr es:[edi]

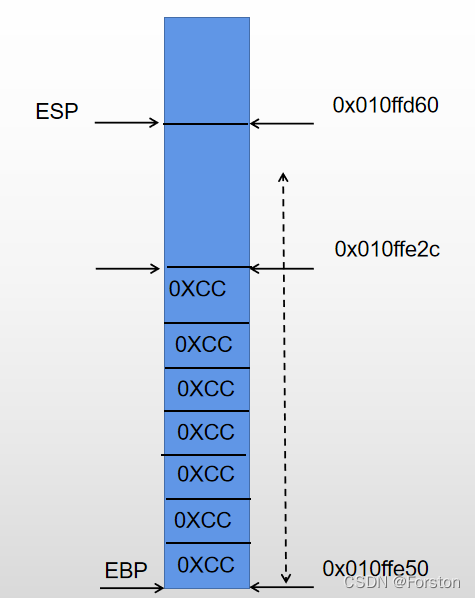

上面把基址以上的0x24h用来存放临时变量，并初始化为0xCCCC。

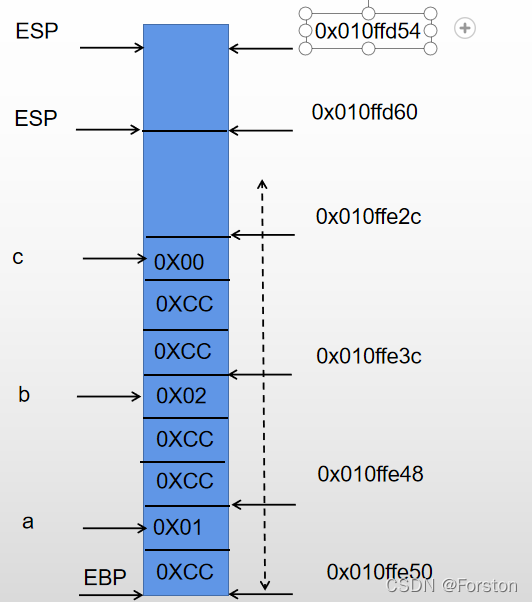

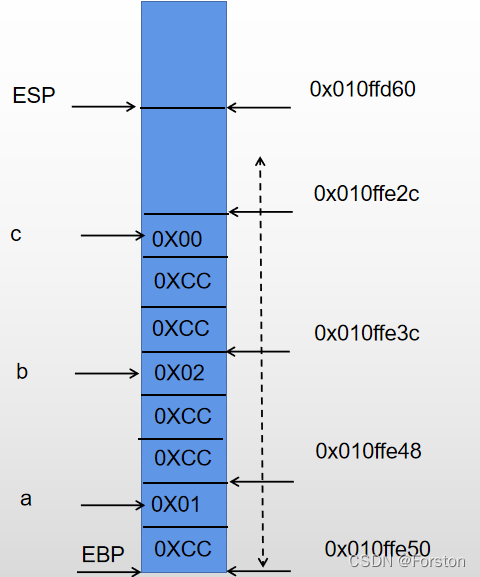

接下来对临时变量进行初始化。

调用add函数



执行call 指令时，后面的0x0641451H其实时JMP指令的地址

JMP指令后的0x0641F20H时add函数的地址。

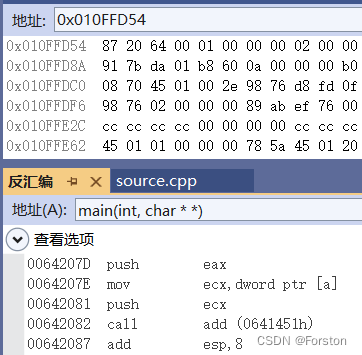

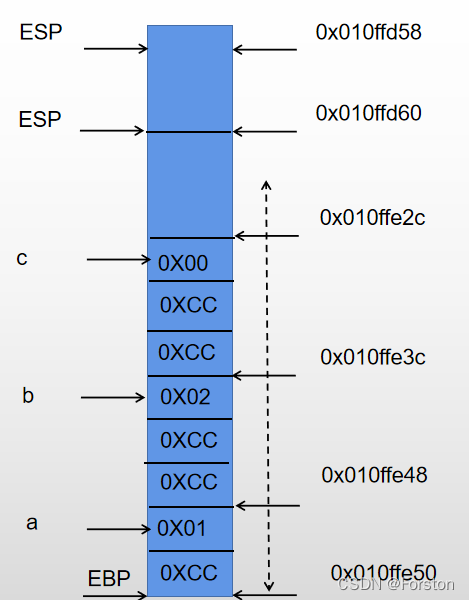

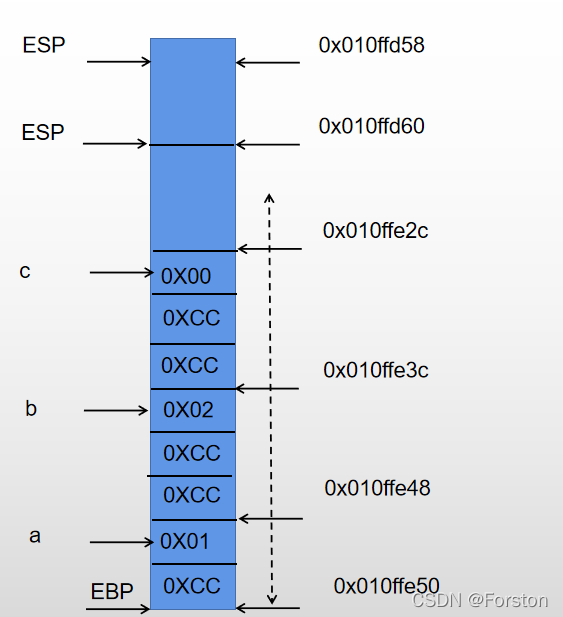

同时我们看到这个时候ESP向栈顶压入4个字节，通过下图发现，是将add函数返回后下一条指令地址（0x00642087）（EIP存储着下一条指令的地址）压栈

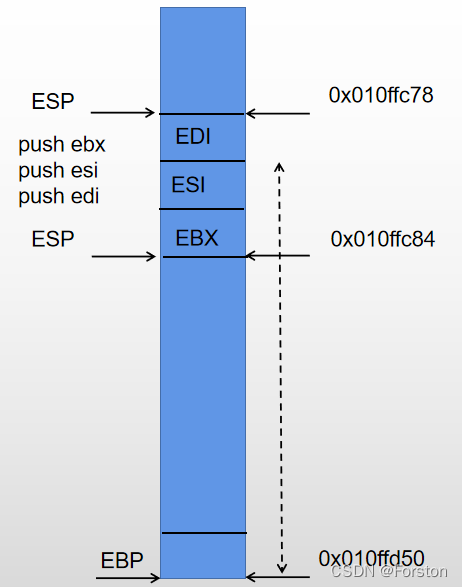

add函数的调用

int add(int a, int b)
{

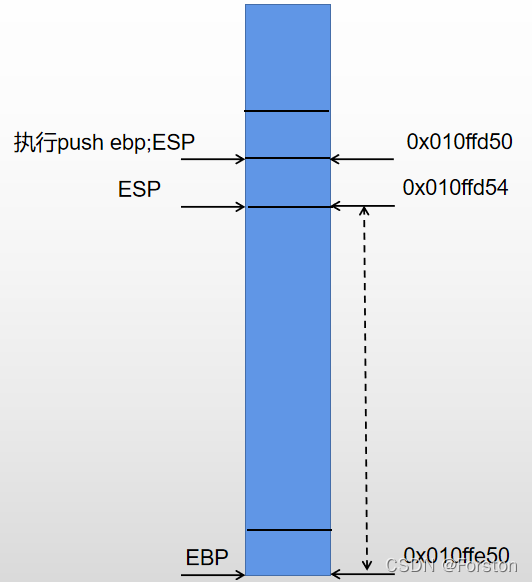

push        ebp
mov         ebp,esp

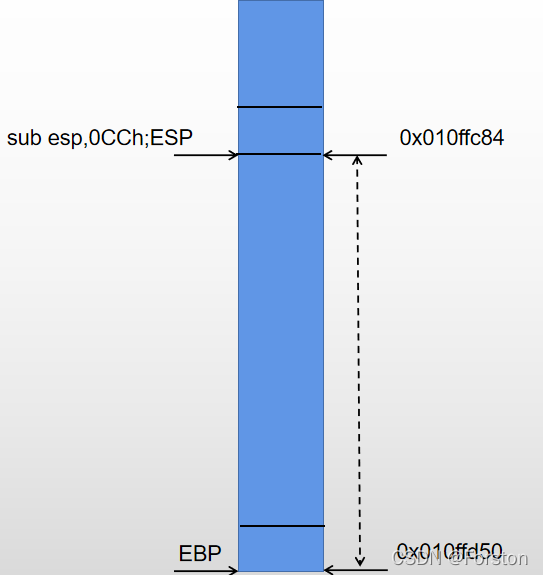

sub         esp,0CCh
push        ebx
push        esi
push        edi
lea         edi,[ebp-0Ch]
mov         ecx,3
mov         eax,0CCCCCCCCh
rep stos    dword ptr es:[edi]
mov         ecx,offset _A7BC9FD1_source@cpp (047F066h)
call        @__CheckForDebuggerJustMyCode@4 (0471393h)
	int d = 0;
mov         dword ptr [d],0
	d = a + b;
mov         eax,dword ptr [a]
add         eax,dword ptr [b]
mov         dword ptr [d],eax

	return d;
mov         eax,dword ptr [d]
}
pop         edi
pop         esi
pop         ebx
add         esp,0CCh
cmp         ebp,esp
call        __RTC_CheckEsp (047129Eh)
mov         esp,ebp
pop         ebp
ret

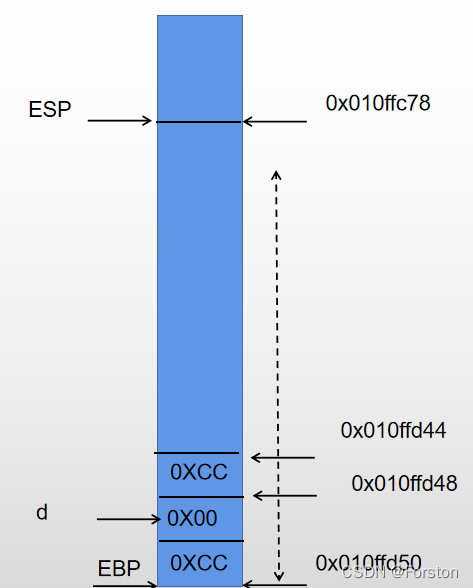

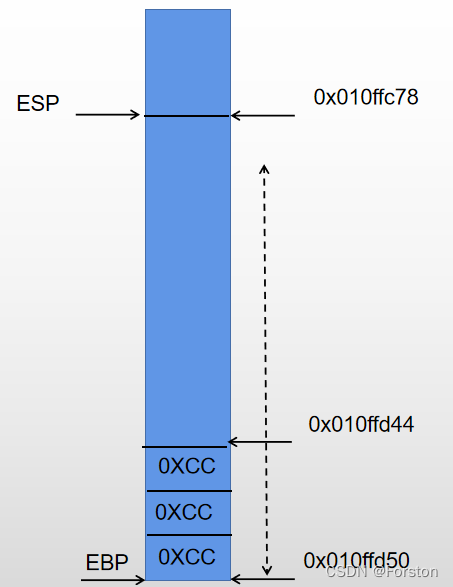

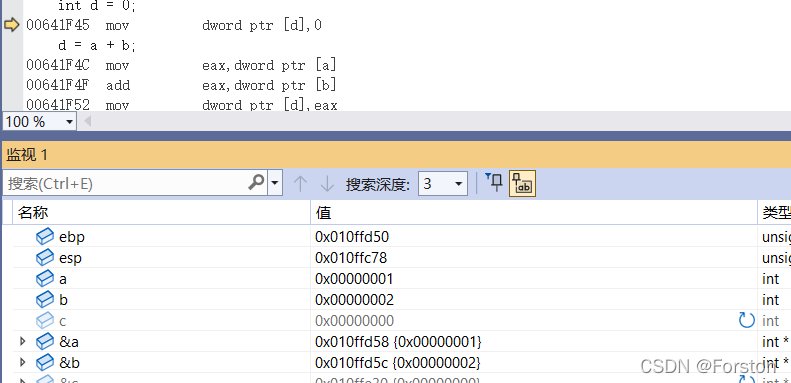

 以下初始化d，同时可以看到这个时候取的a和b的地址正是入栈时的地址

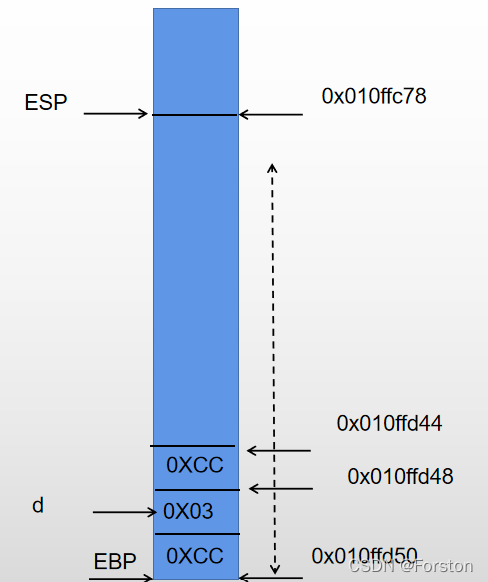

 以上是整个加法运算过程，同时可以发现，执行return时，会将d的值赋给eax

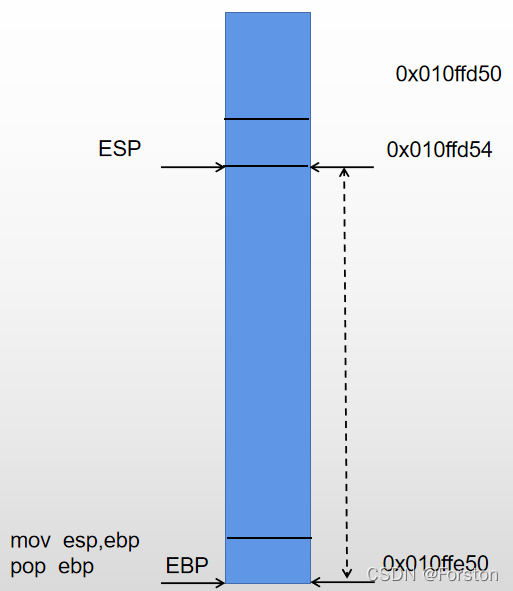

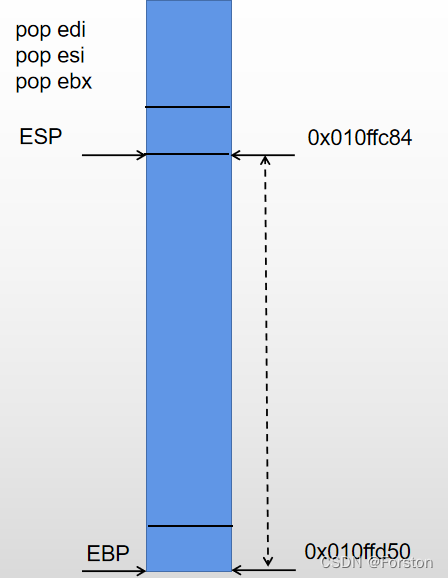

以下执行返回操作

返回部分

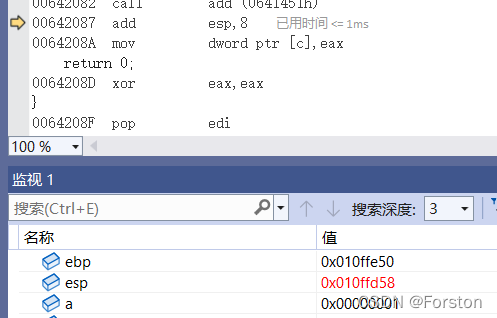

 执行ret后，调用栈又回到main函数：

00642087  add         esp,8                  //将参数出栈
0064208A  mov         dword ptr [c],eax      //将返回值赋值给c

总结：

调用前

1）将参数从右到左将参数压入栈

2）将函数返回后的下一个指令地址入栈

3）先跳到JMP指令，根据JMP指令跳转到函数地址

调用中

1）将调用函数的基址指针入栈，将当前栈顶做为新的基址，同时开辟新的地址给当前函数操作

2）初始化一片地址给临时变量

3）进行函数操作

4）返回时，将操作结果存入相应的寄存器

5）恢复基址指针

调用结束

1）将参数出栈

2）将返回寄存器的值赋值给对应的变量
