一：NLB服务

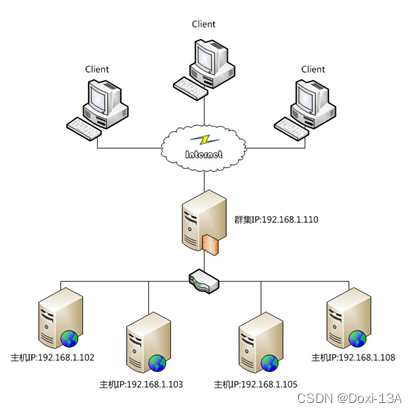

网络负载平衡，英文简称为NLB，它允许你将传入的请求传播到最多达32台的服务器上，即可以使用最多32台服务器共同分担对外的网络请求服务。网络负载平衡，保证即使是在负载很重的情况下它们也能够，在很快的时间内做出反应。
负载均衡也称负载共享，它是指负载均衡是指通过对系统负载情况进行动态调整，把负荷分摊到多个操作节点上执行，以减少系统中因各个节点负载不均衡所造成的影响，从而提高系统的工作效率。

在常用的大型服务器系统当中都存在着负载均衡组件，常用的像微软的网络负载平衡NLB、甲骨文的Oracle RAC、思科的负载均衡(SLB)，Apach+Tomcat 负载均衡，它们能从硬件或软件不同方面实现系统各节点的负载平衡，有效地提高大型服务器系统的运行效率，从而提升系统的吞吐量。本篇文章以微软的网络负载平衡NAT为例子，简单介绍Windows Server 2012 R2 负载平衡的安装与使用方式。
在这里插入图片描述

主要功能

支持群集功能，一个群集最多支持32台服务器。
支持网络地址转换（NAT）功能，能把请求自动转发到 NLB 群集上对各台服务器。
实现管道化式管理，允许向 NLB 群集同时发送多个请求。
支持多地址多端口管理，每台服务器可以绑定多个虚拟 IP，每个虚拟 IP 可建立多个开放式端口。
支持故障快速恢复功能，当服务器出现故障重启后将自动恢复群集联机。
支持单播、多播、IGMP多播多种群集操作模式。
支持事件日志管理，可以快速查阅群集事件记录。

2.1：NLB服务搭建

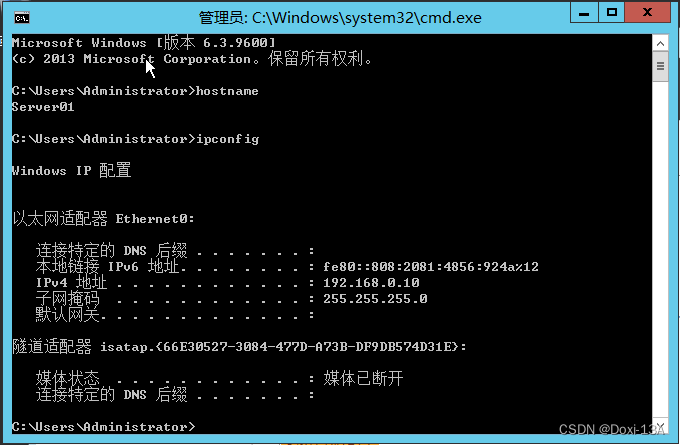

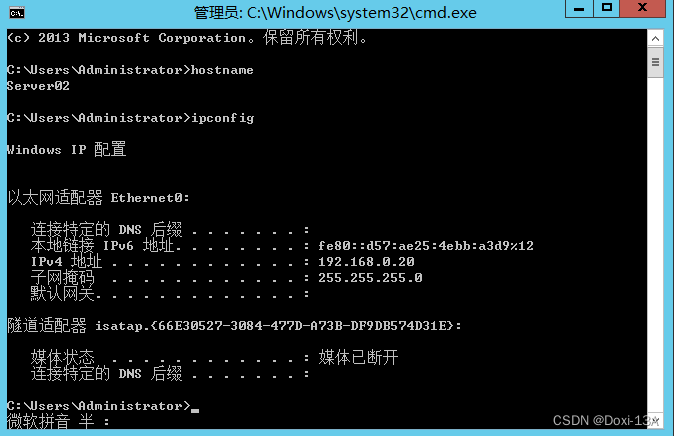

步骤一：在两台Wins2012R2上关闭防火墙并配置好静态IP地址与将主机名分别命名为Server01和Server02

在这里插入图片描述

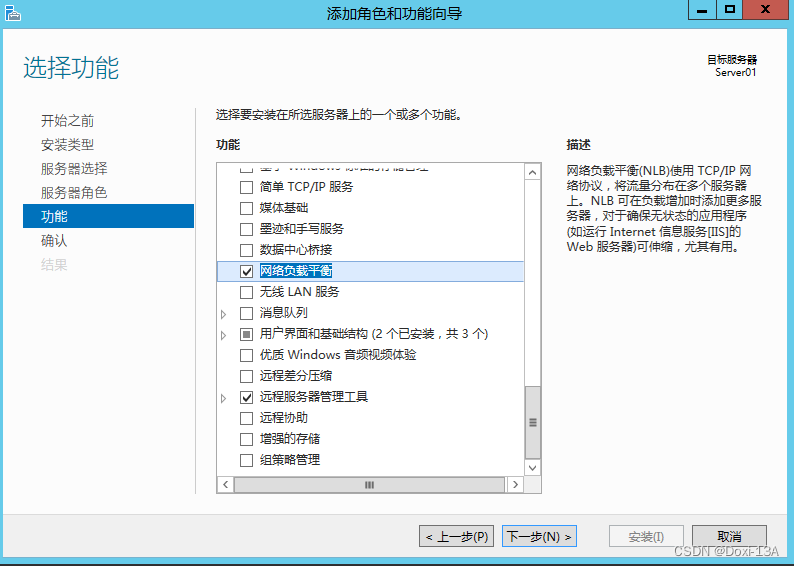

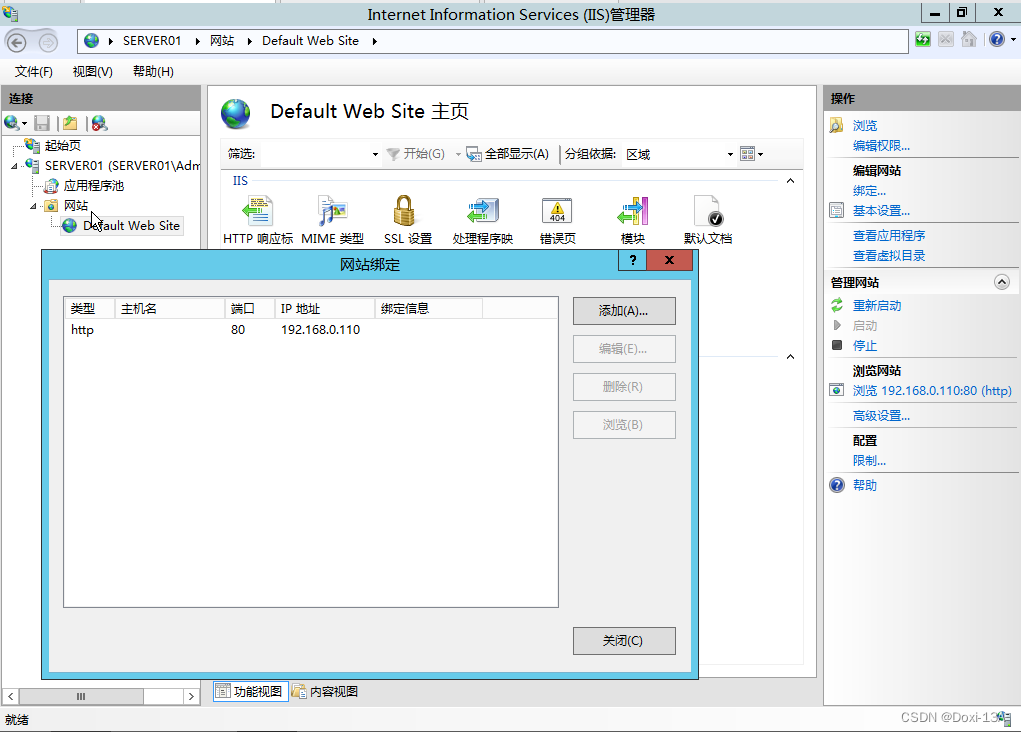

步骤二：在Server01和Server02上分别安装IIS服务和NLB功能，服务器管理器–>添加角色与功能…

在这里插入图片描述

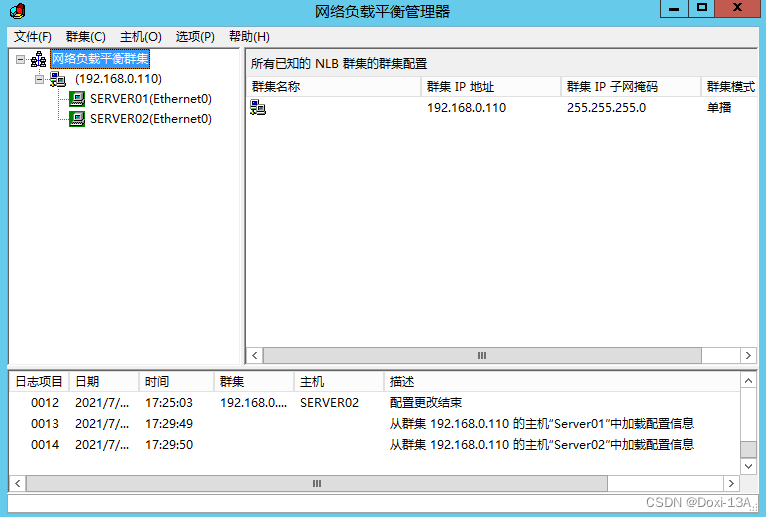

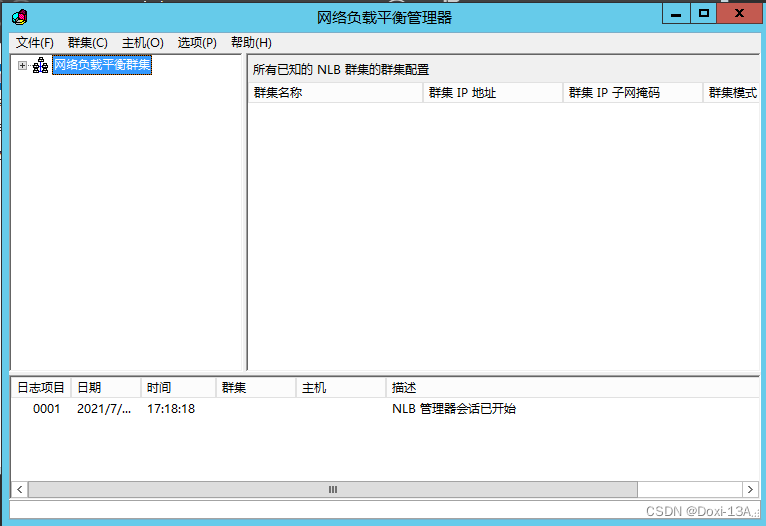

步骤三：安装完成之后重启并在服务器管理中–>工具–>网络负载均衡管理器…
在这里插入图片描述

2.2：NLB服务应用

操作系统	角色	IP
Windows server 2012 R2	NLB/IIS	192.168.0.10/192.168.1.10(心跳线)
Windows server 2012 R2	NLB/IIS	192.168.0.20/192.168.1.20(心跳线)
Windows 7	客户机	192.168.0.100

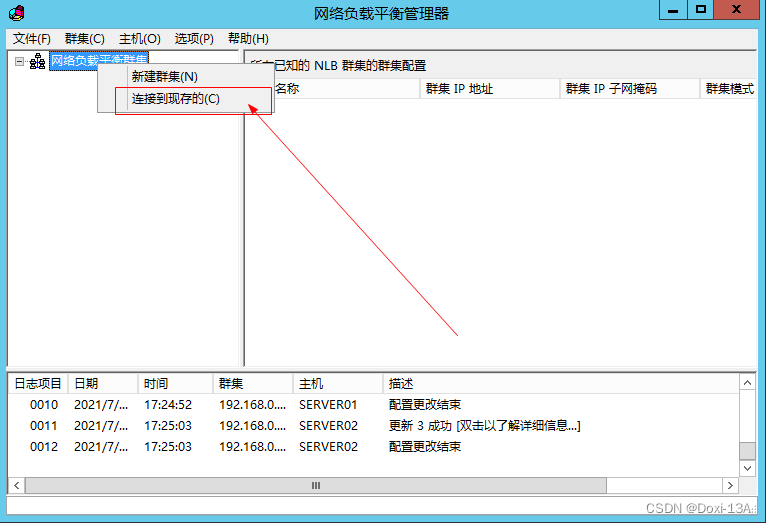

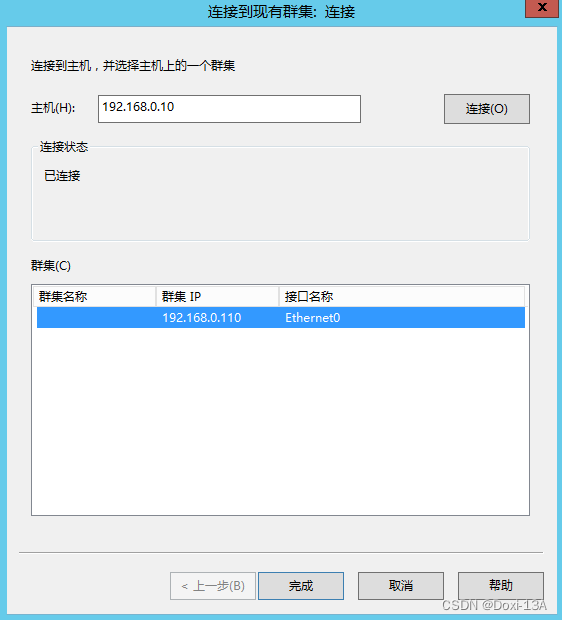

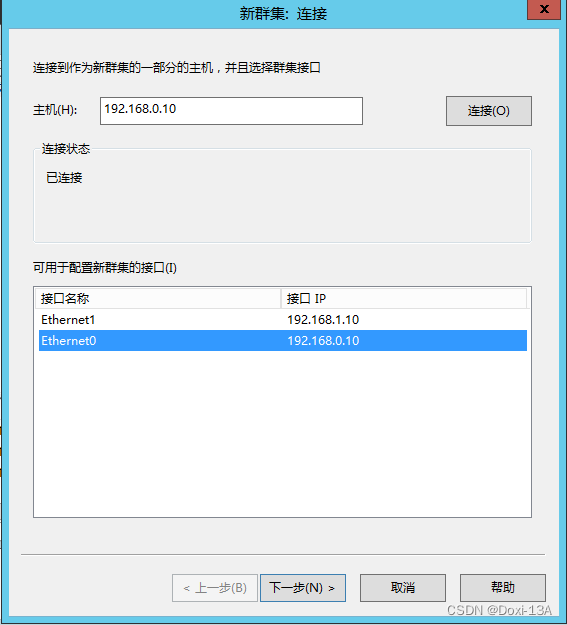

步骤一：新建群集，连接到作为群集服务器当中的一台主机
在这里插入图片描述

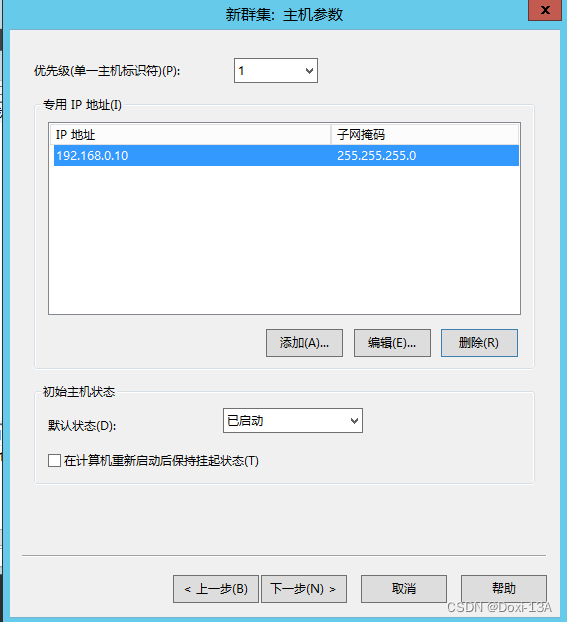

步骤二：为此主机绑定优先级数，和专用的IP地址，一台主机可以绑定多个IP地址
在这里插入图片描述

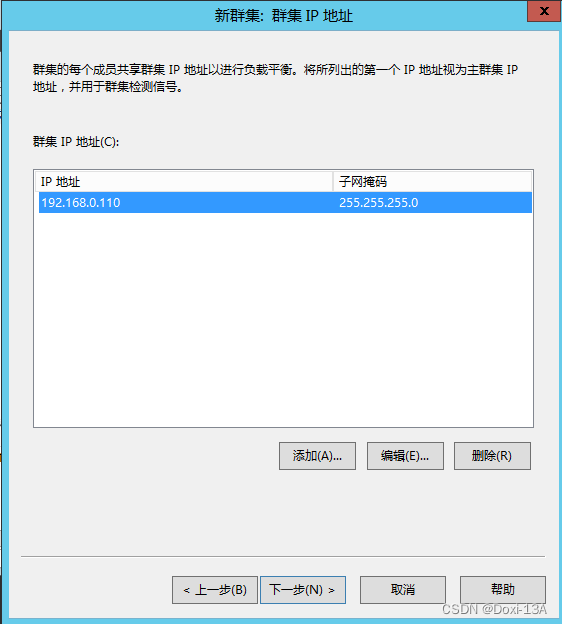

步骤三：建立群集IP地址以进行负载平衡，若存在多个IP地址系统将会以第一个IP作为此群集的IP对信息进行检测。
在这里插入图片描述

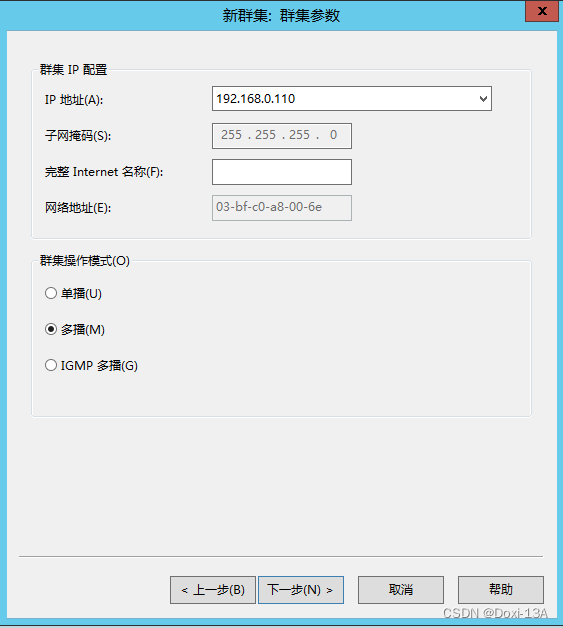

步骤四：设定群集参数，此处可设定群集完整的Internet名称，确定其操作模式。此处需要稍作解释：
单播模式
指把各主机节点重时指向同一个虚拟MAC地址，在此情况下各节点之间不能实现通讯。
多播模式
指各主机节点都保留原有的MAC地址，此外再外加专用于NLB的通讯MAC地址，使各节点之间能正常实现通讯。但并非所有的路由器或交换机都支持多播模式，使用时需要谨慎处理。
IGMP多播模式
建立在多播模式功能之上，在默认情况下每隔60秒发送一次IGMP信息。它可以确保发送给网络负载平衡群集的通讯只通过服务于群集主机的端口，而不是所有交换机端口。
在这里插入图片描述

注意: 由于并非所有路由器或交换机都支持多播模式，所以在不确定的情况下最好使用双网卡单播模式，并且预先设置好ARP，否则可能造成跨网段无法访问群集ip的错误。

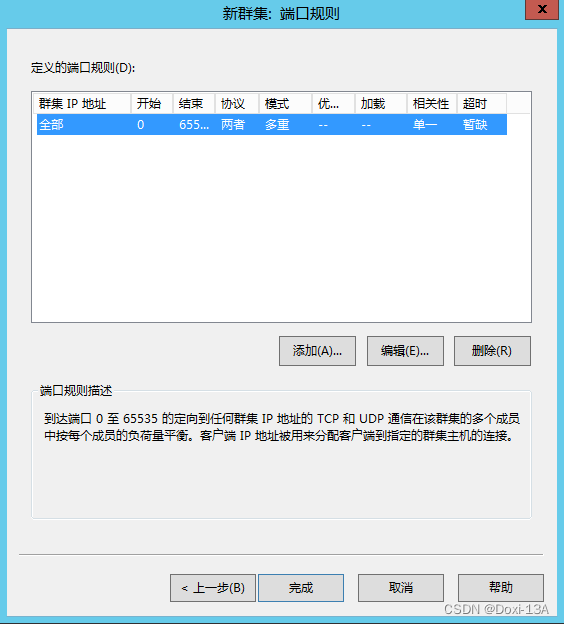

步骤五：禁用该端口范围该参数指定阻止相关端口规则的所有网络通讯。在这种情况下，网络负载平衡驱动程序将筛选所有相应的网络数据包或数据报。该筛选模式可让您阻止传送到特定范围的端口的网络通讯。
在这里插入图片描述
