实验二——————路由器口令配置

实验目的

通过本实验，可以掌握以下技能：

• 配置接口IP地址。
• 配置路由器口令。
• 验证路由口令的配置。

设备需求

• Cisco路由器3台，分别命名为RouterA、RouterB和RouterC。其中RouterA具有1个以太网接口和1个串行接口；RouterB具有1个以太网接口和2个串行接口；RouterC具有1个以太网接口和1个串行接口。
• 3根交叉线序双绞线，2根串行线。
• 1台access server，及用于反向Telnet的相应电缆。
• 1台带有超级终端程序的PC机，以及Console电缆及转接器。

拓扑结构及配置说明

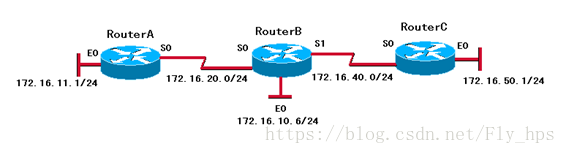

实验的拓扑结构如下所示。通过2根串行线分别把RouterA和RouterB连接起来，RouterB和RouterC连接起来。

各路由器使用的接口及其编号见图10-1所示的标注。各接口IP地址分配如下：

• RouterA：E0:172.16.11.1  S0:172.16.20.1
• RouterB：E0:172.16.10.6  S0:172.16.20.2  S1:172.16.40.1
• RouterC：E0:172.16.50.1&n
