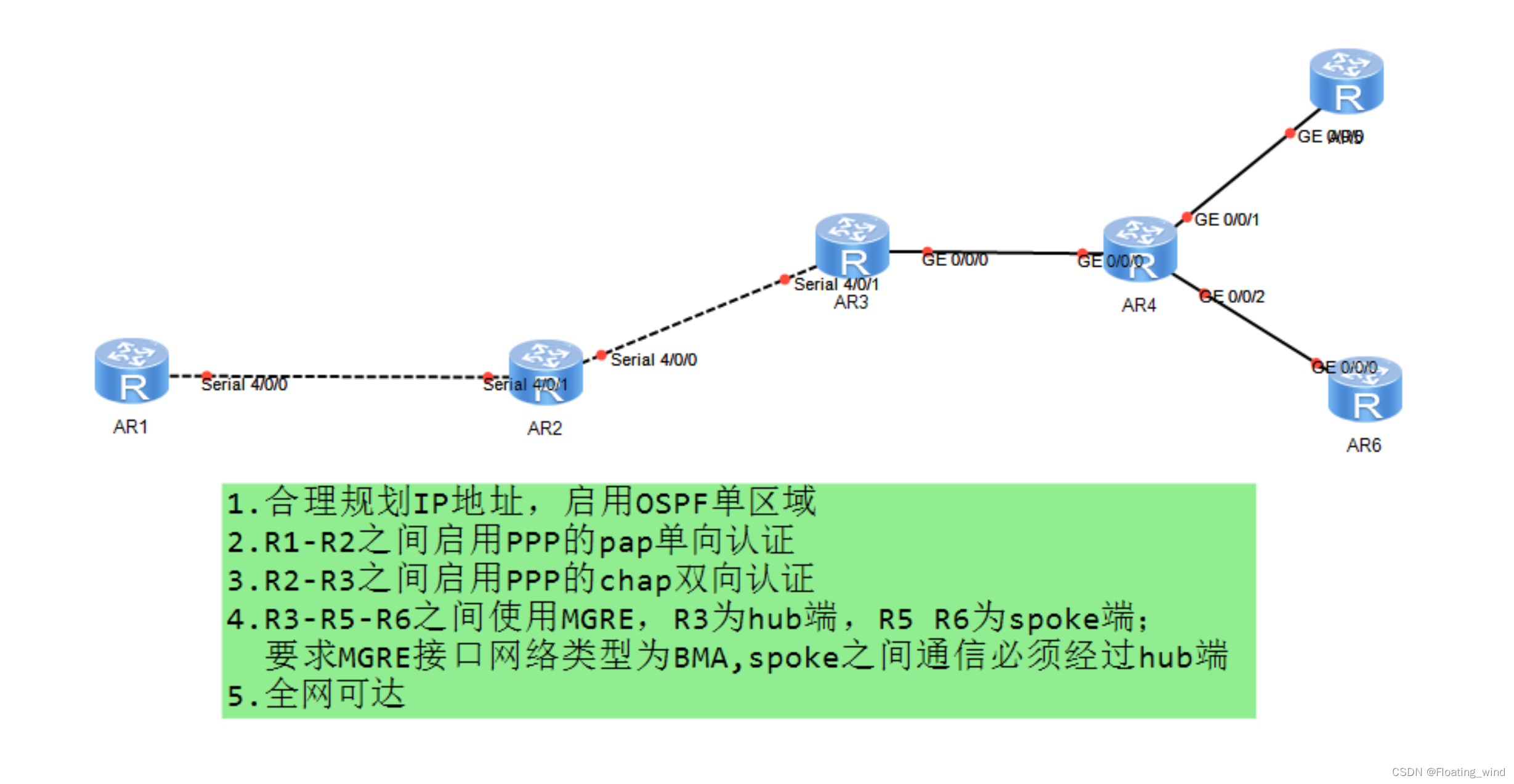

 1、合理规划IP地址，启用OSPF单区域。

2、R1-R2之间启用PPP的PAP单向认证。

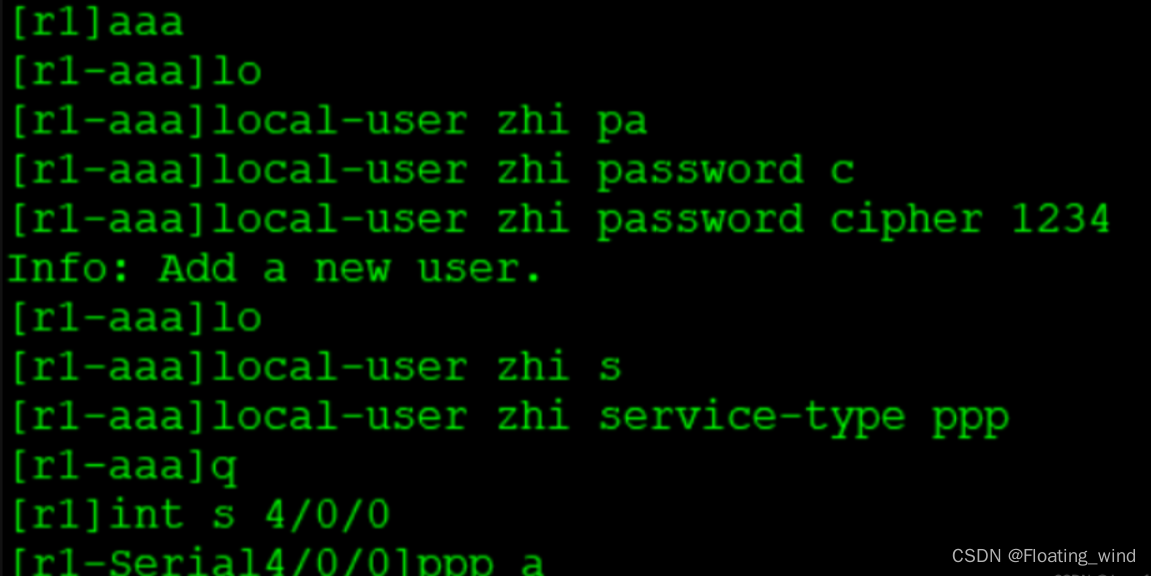

把R1作为主认证方

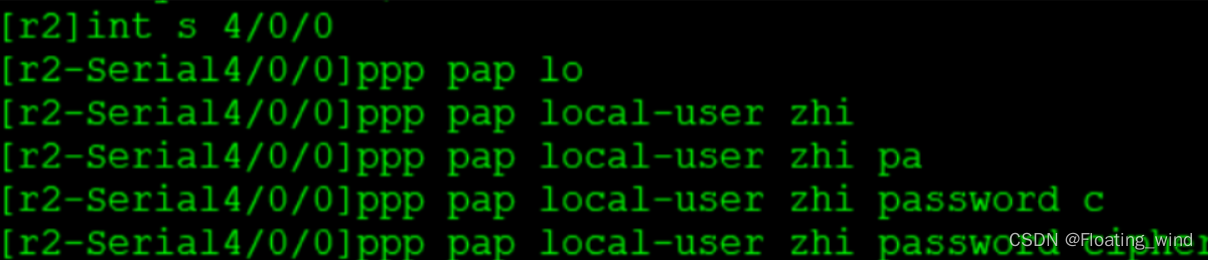

 然后在R2处做添加——帐号、密码

接口处于双UP的状态，证明认证成功

3、R2-R3之间启用PPP的chap双向认证

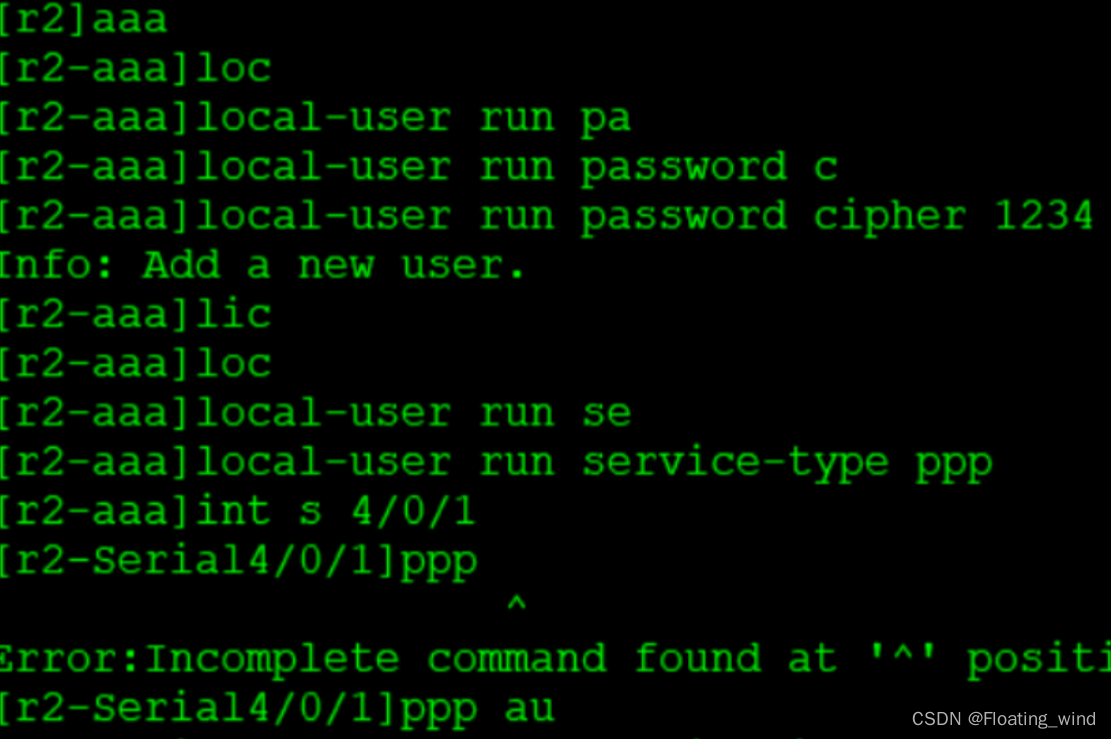

R2作为主认证方。

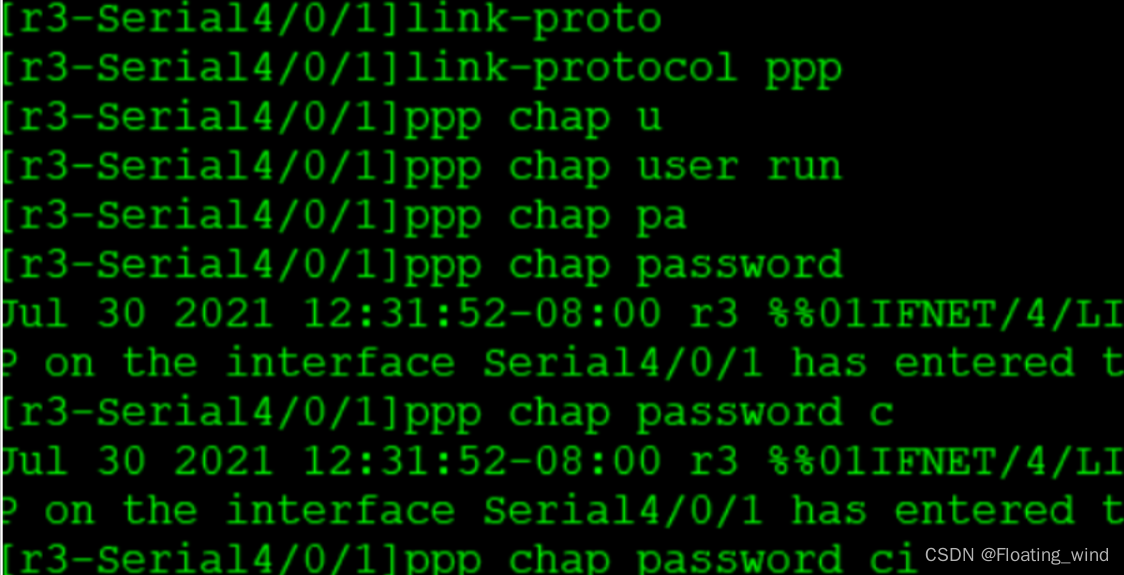

此时4/0/1口处于up - down状态  然后给R3被认证方配置。

 之后4/0/1接口出去双up状态

4、R3-R5-R6之间使用MGRE，R3为hub端，R5 R6为spoke端；要求MGRE接口网络类型为BMA,spoke之间通信必须经过hub端

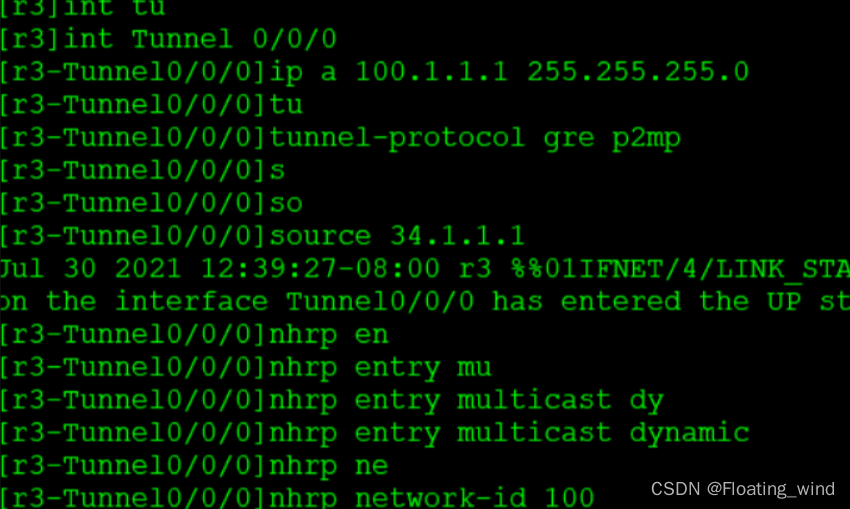

R3为hub端

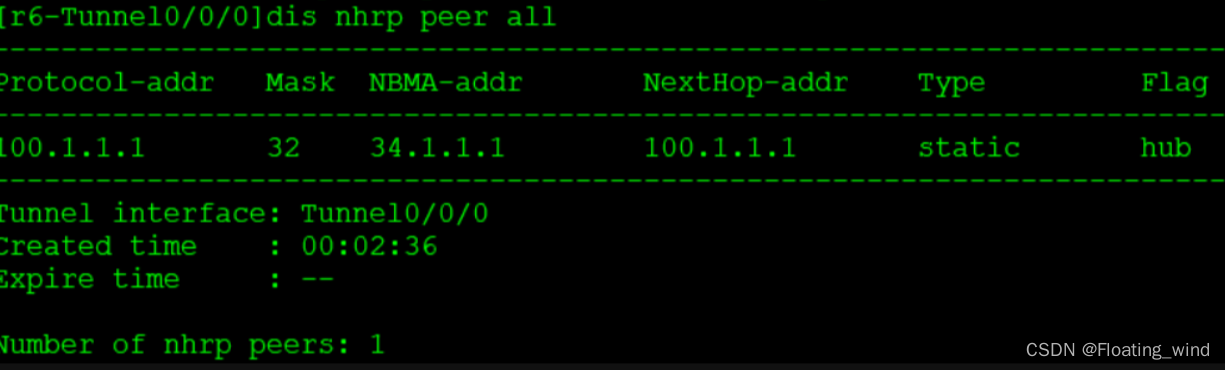

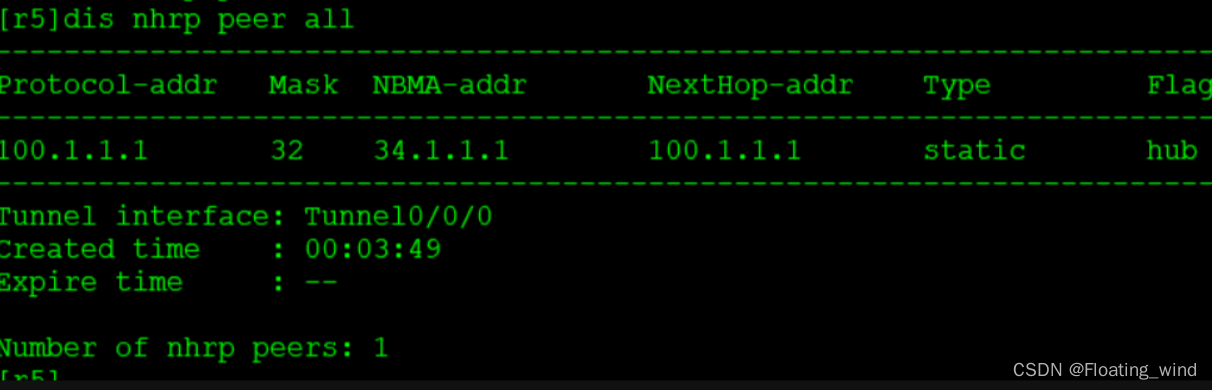

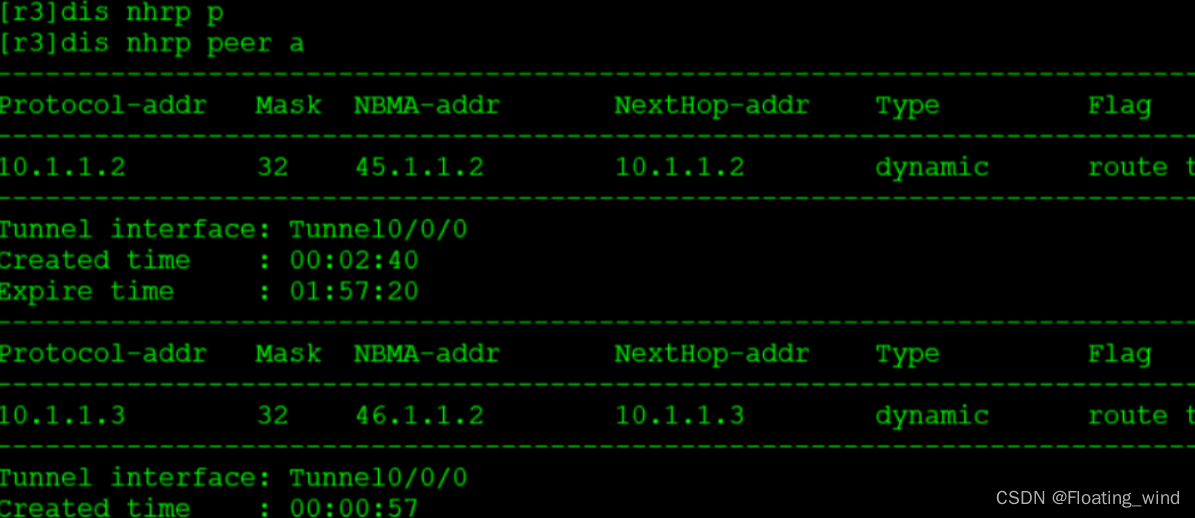

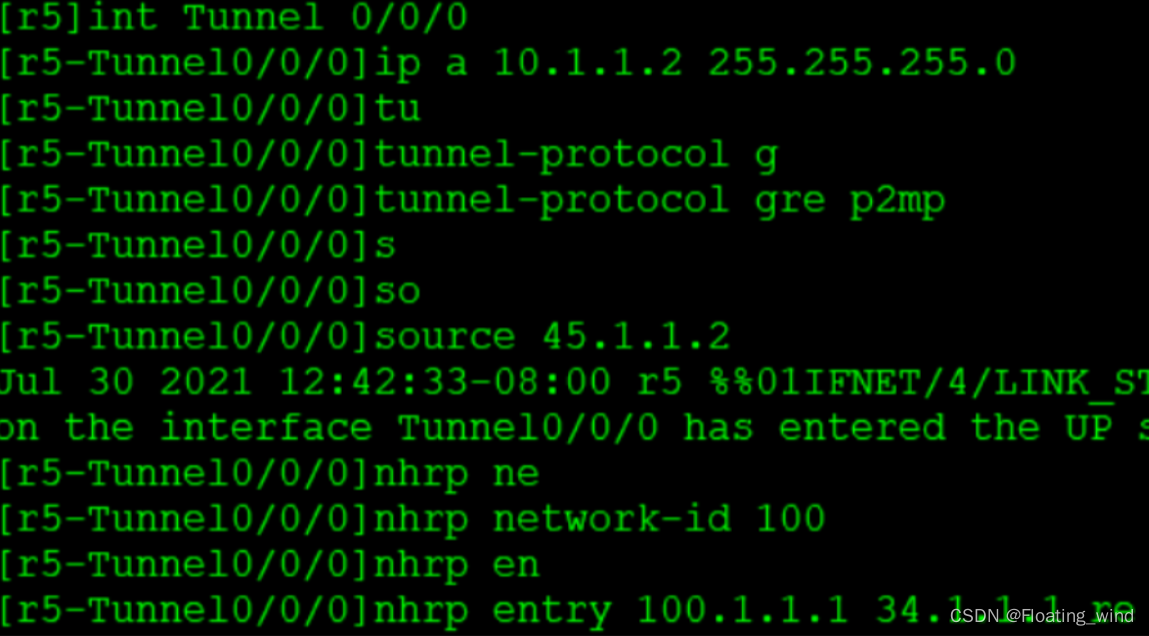

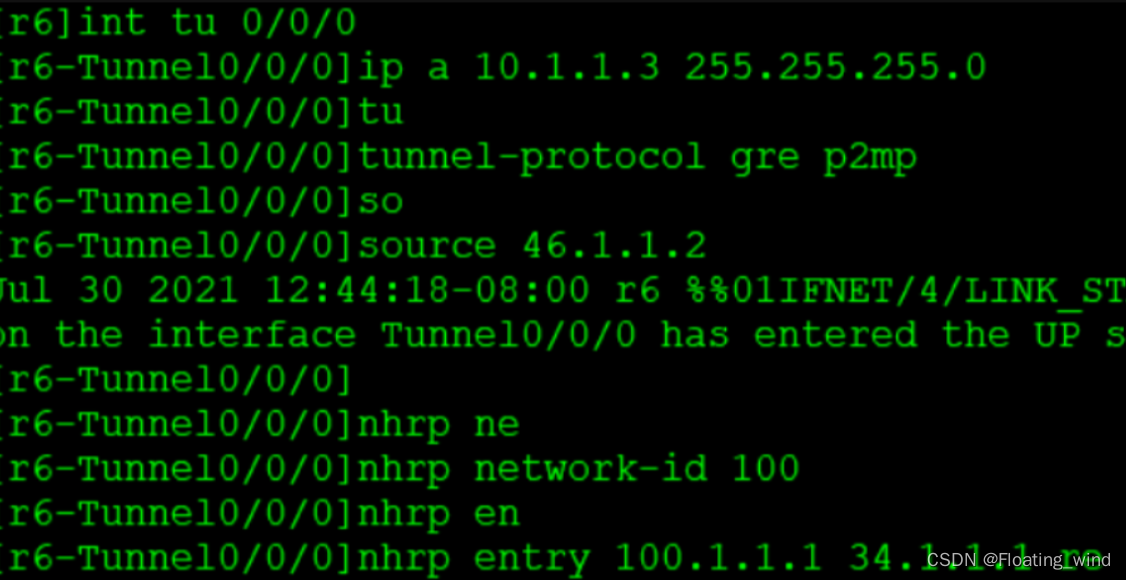

 R5 R6为spoke端  查看R3接口——R5 R6的路由都有  但是R5 R6只有R3的并没有双方的

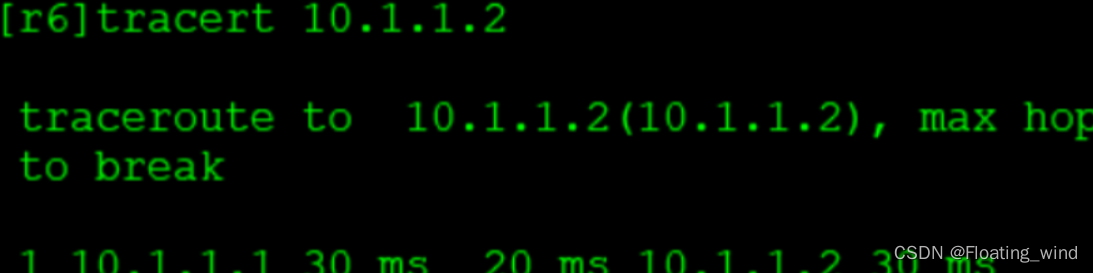

 R6 到R5 是通过R3过去的
